美因茨警察总部
新的可视化系统
客户
莱茵兰-普法尔茨州正在开展大型技术和组织发展项目。其中包括美因茨警察总部的管理和情况中心，作为所有组织单位的中央服务和管理中心，以及与公众，机关和机构的接口。需要进行大修以适应结构发展和新的数字技术。因此，美因茨警察总部的任务是开发一种新的视频和可视化概念，以应对当前和将来的需求。作为总承包商，BFE承担了规划，安装和初始启动的责任。
需求
作为控制中心，美因茨警察总部的管理办公室配备了部署分配系统，请求和交换技术等。需要通过各种显示方法对信息进行可视化表示：警察网络需要地图，航拍和位置显示，隧道监控以及信息图形和文本或演示文稿支持。整合外部资源（如卫星和基于小区的定位系统，电子监控，电视图像的显示以及数据载体的回放）也很重要。还必须考虑将来的应用，例如车辆状态指示器，人员单元的位置显示或突袭/闯入带来的图像传输。
解决方案
BFE开发了一种概念，用于通过图形用户界面在多个工作站上同时管理整个可视化系统。考虑到空间和开关状态，此处显示了所有图像和音频信号以及所有显示表面。员工根据各自的任务以具有与用户相关的各种角色和权限的小组形式工作。
路由器为信号输入和输出提供不同的连接，而与外部位置或网络无关。配置和管理是通过管理工具执行的，该工具具有对权限和角色以及与系统相关的设置（包括文档）的可变批准。

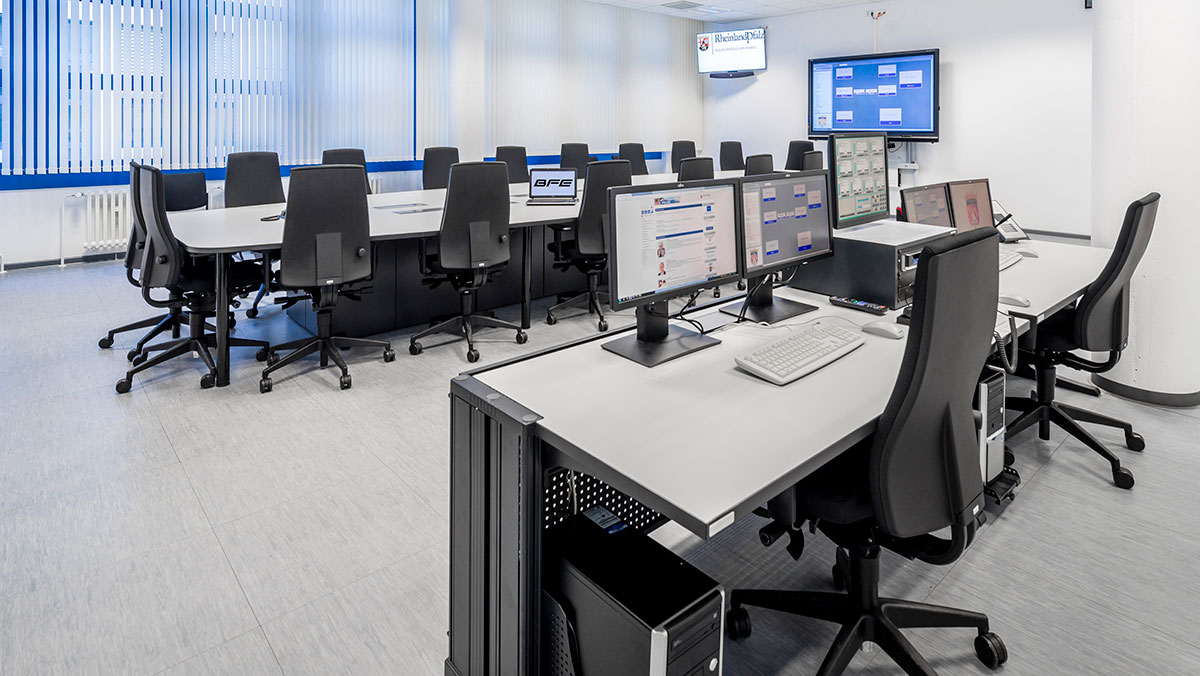

除了大规模的展示面，在部署室中还实现了其他展示面。中央KMV矩阵和连接组件可实现灵活的使用可能性。通过BFE ControlRoom可视化系统可以轻松进行控制，该系统可以连接所有已定义的信号接收器，并分发所有已连接设备的状态信息和信号。确认始终以真实状态发送。
亮点

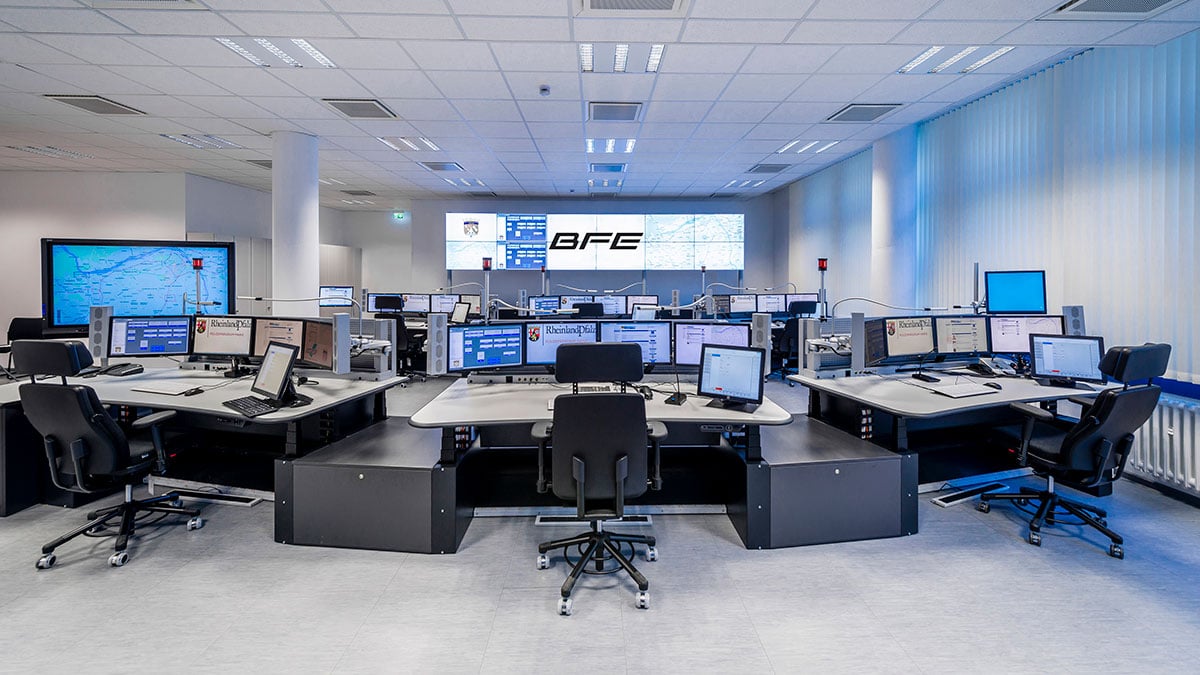

- 大型显示器表面装有12个显示器。监控墙设计为分隔墙，并配有冗余控制器计算机。如果屏幕控制器出现故障，这可以防止显示单点故障。其余组件继续工作
- 监视器墙上最多可以同时显示KVM矩阵的12个输出信号。可以通过软件自动调用的默认预设允许单个信号在2×2显示屏上显示。只需一个界面即可应用
- 4：1的多画面查看器允许进行附加的四重细分。这意味着监视器墙上最多可以显示15个视频信号
- 监视器墙是由BFE专门生产的，由铝制横梁和横剖面制成，后部带有19英寸的安装选项，带有电缆槽的电缆通道以及由穿孔金属制成的后面板
- 还集成了经过声学优化的餐边柜，用于吸收扩散的室内噪音并在监视器下方提供更多的存储空间（所有其他家具均由他人提供）
