腾讯新大楼演播室

大跨度远距离光纤KVM的成功应用

客户

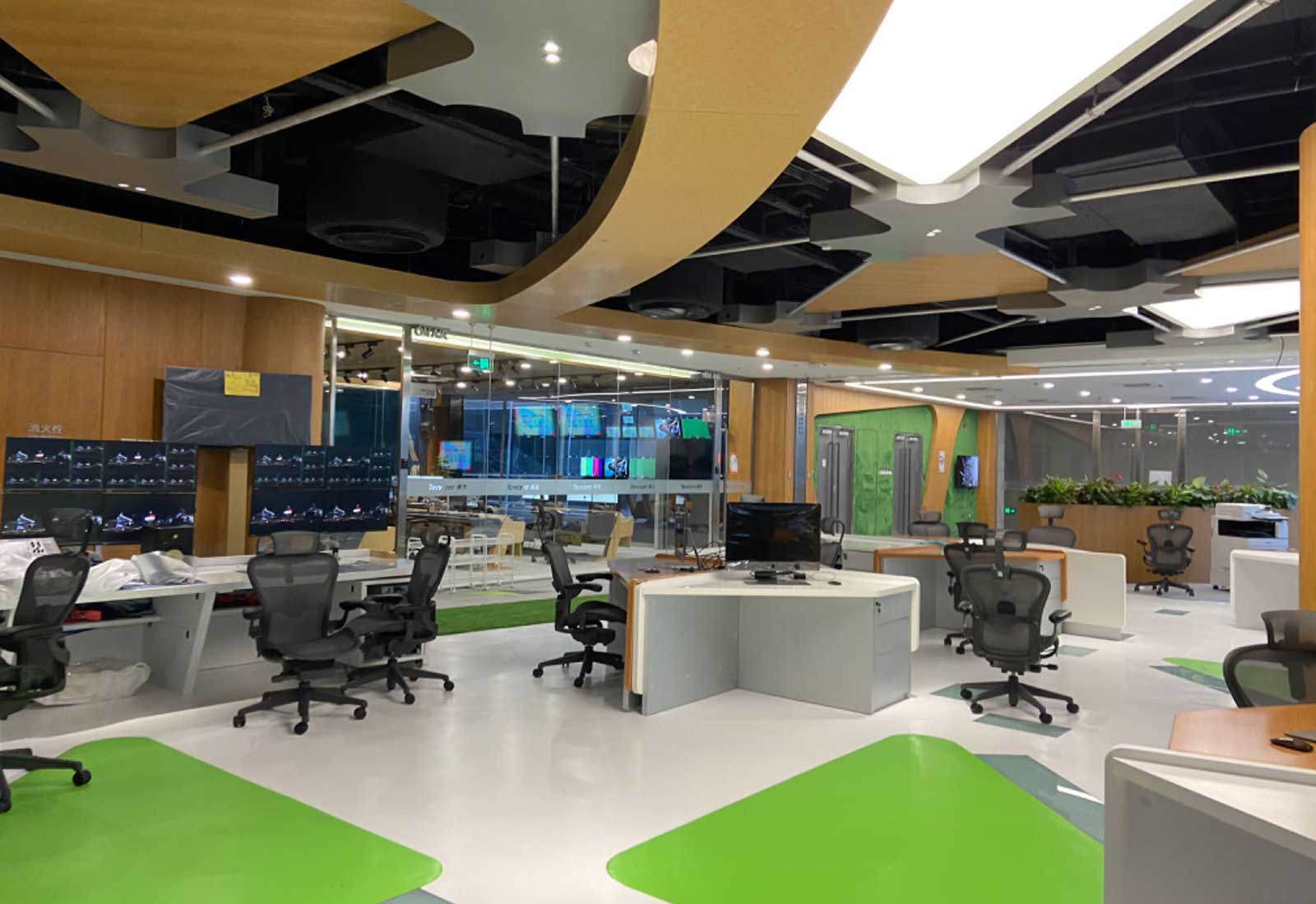

腾讯新大楼演播技术中心位于腾讯北京总部大楼。

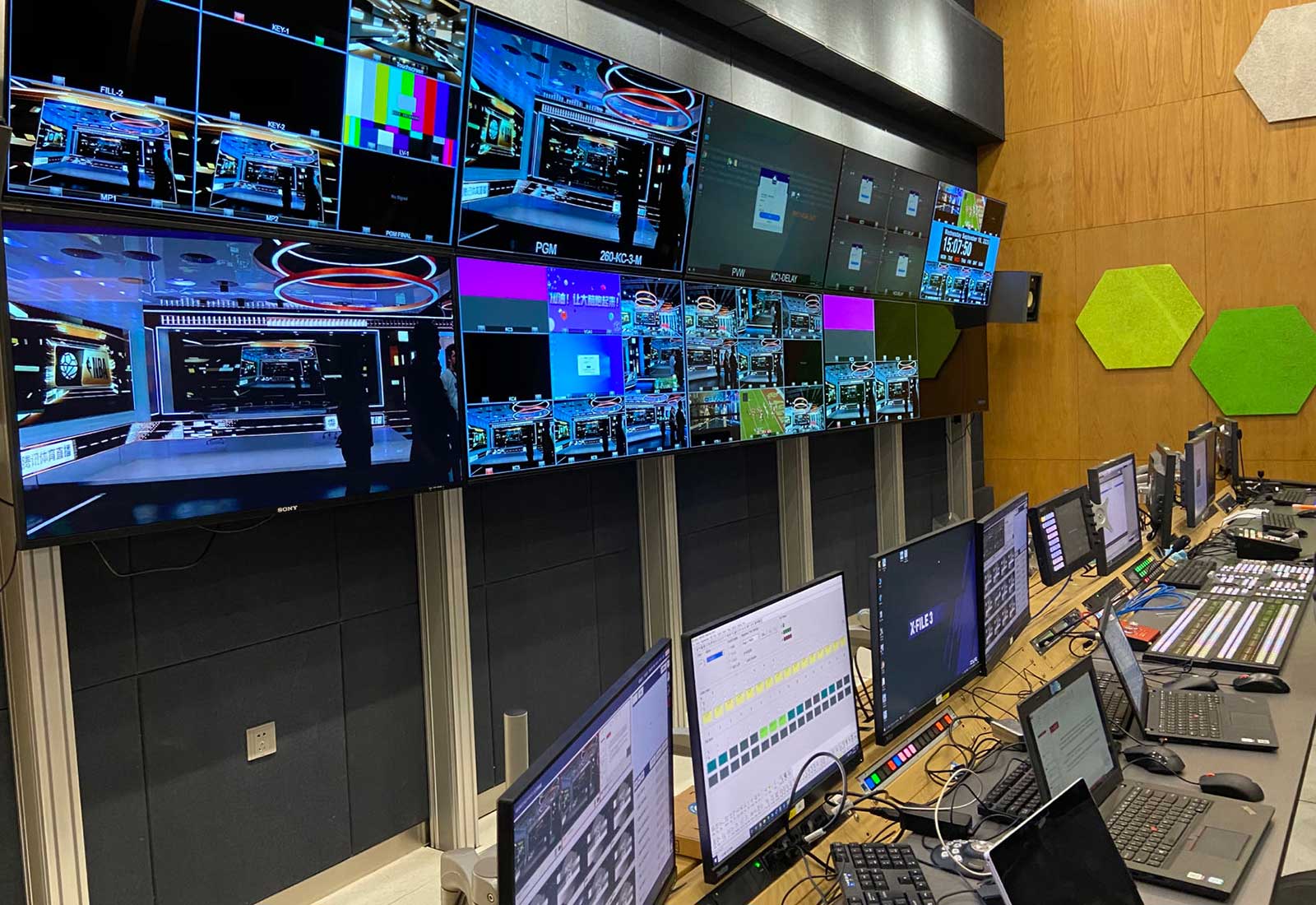

整个大楼内的广播设备多、区域跨度大、距离远,其中包含了分布于各个楼层的数个大小不一的演播室、与之配套的导控室、监控中心等。

楼内面积最大的演播厅有800余平米,用于各种综合性视频节目的直播和录制。

需求

新大楼演播室分布在B1、1F及4F几大区域、1-14号演播室小区域:其中B1区域包含1、2、3、4、5、11号演播室及中心机房;1F区域包含6、7、8号演播室;4F区域包含9号演播室,另外还分散排列了解说间、总控室、快剪机房等。

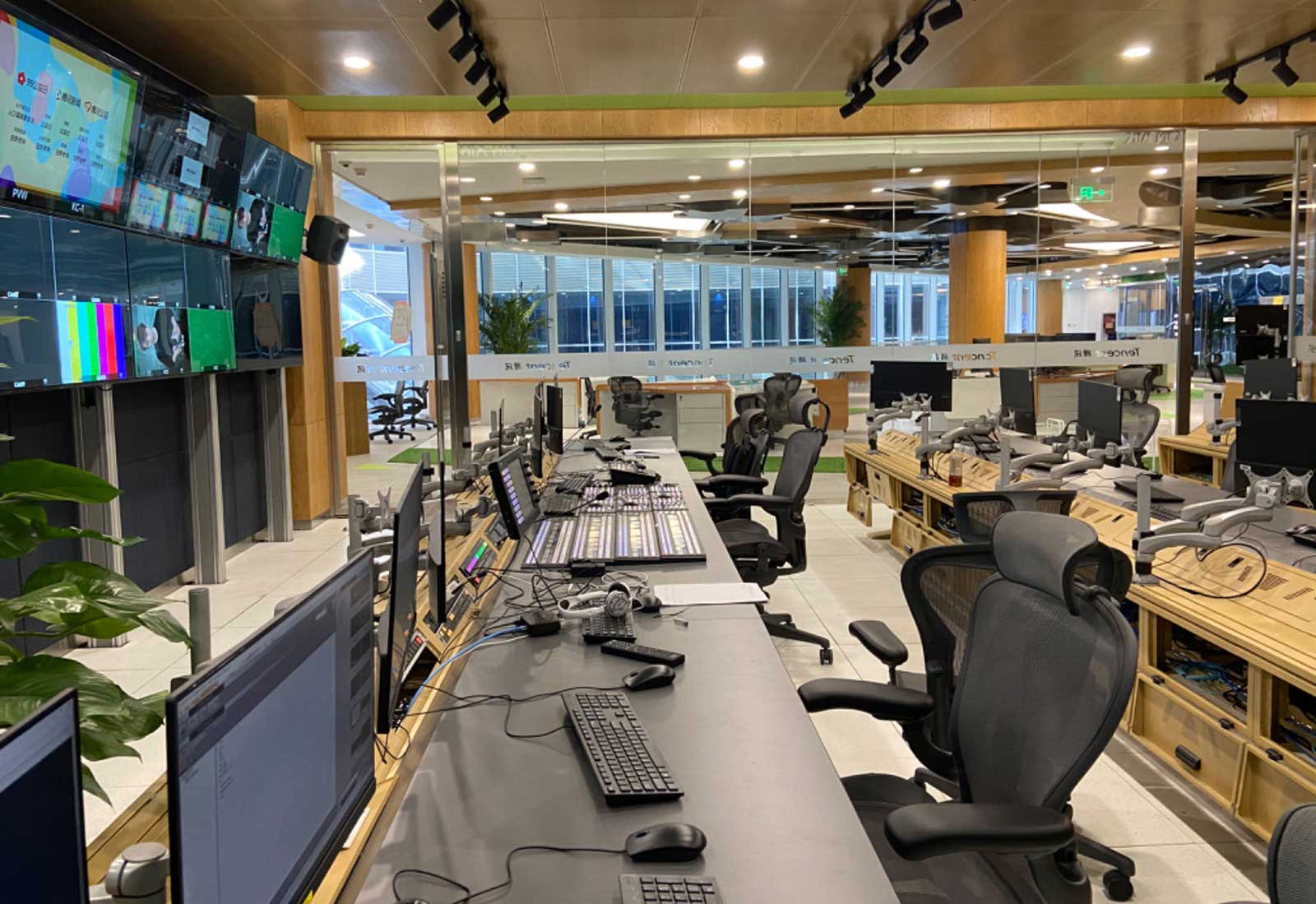

各个区域内的工作站包括了包装系统(MP、AR及VS)、媒资系统(播控、VGA、剪辑)和管理系统,共计150余台;各楼层的演播室内配置工位高达100个。



本次项目需使用IHSE光纤KVM将几大区域内的多个系统、工位以及设备进行互联互通,实现跨区域的远距离光纤传输,确保零延迟和7×24小时不间断运行。

解决方案

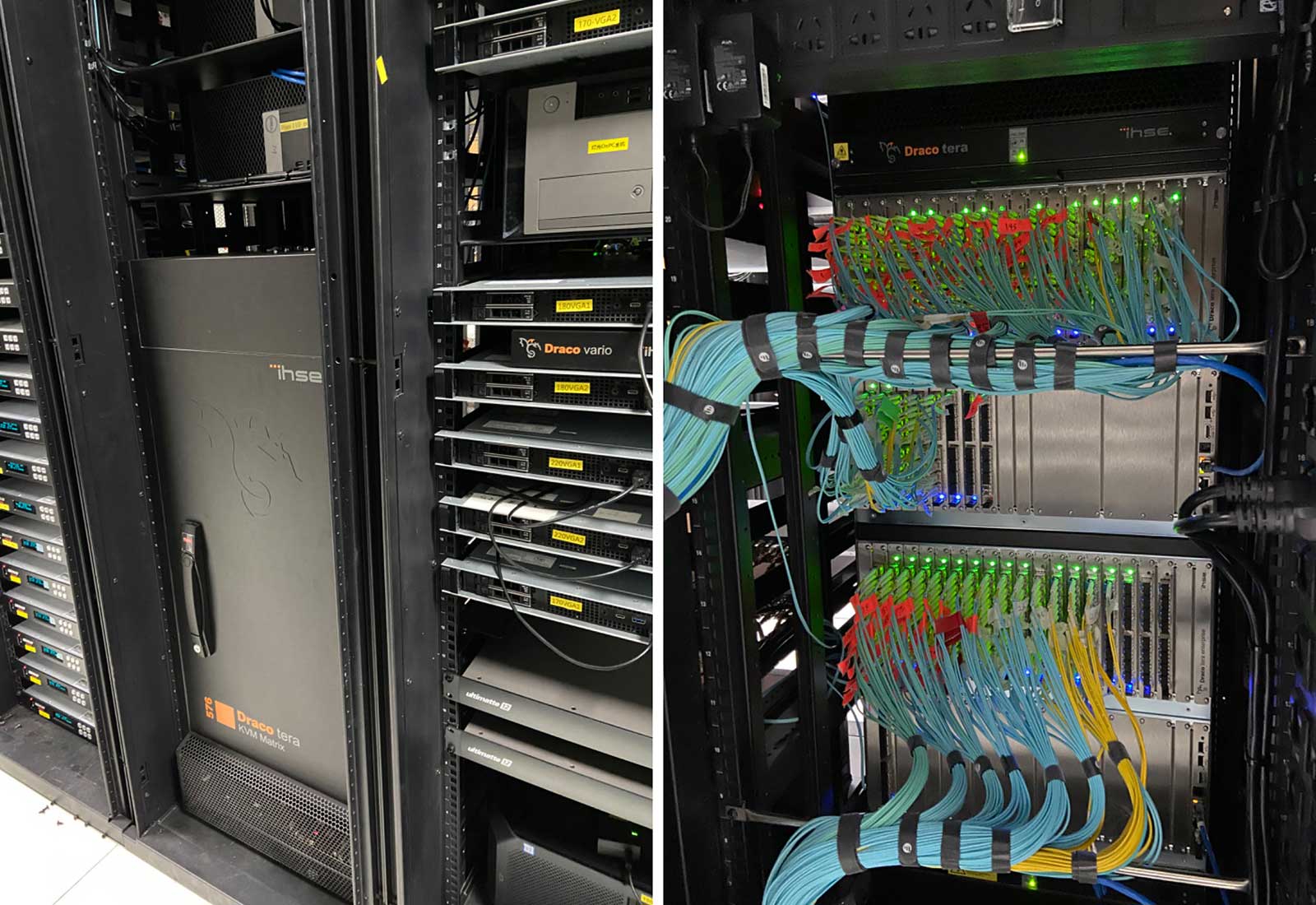

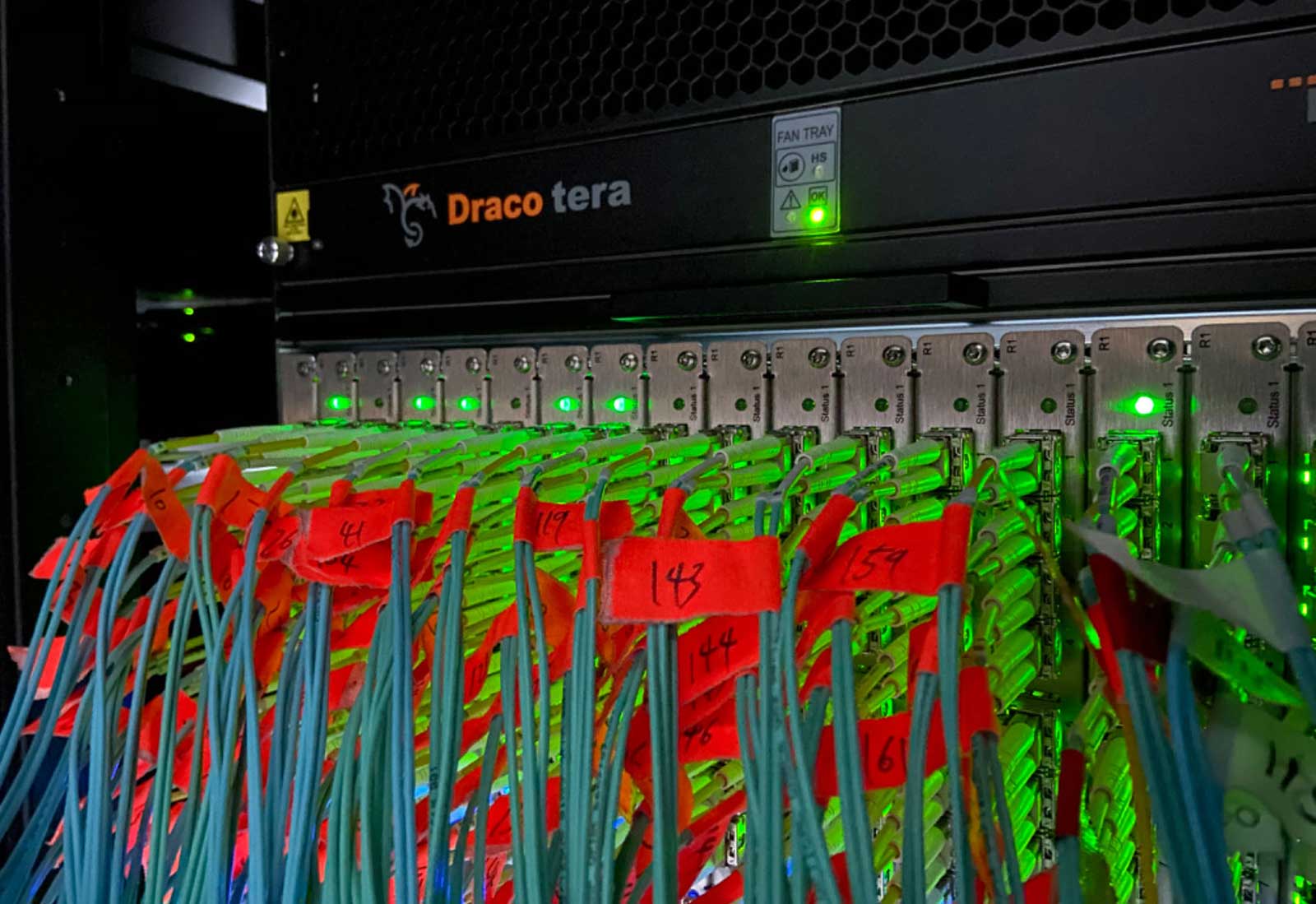

按照要求,为该项目配置576通道的光纤KVM主机,并配置相应数量的I/O板卡及相应数量的双绞线或光纤KVM系统扩展端。

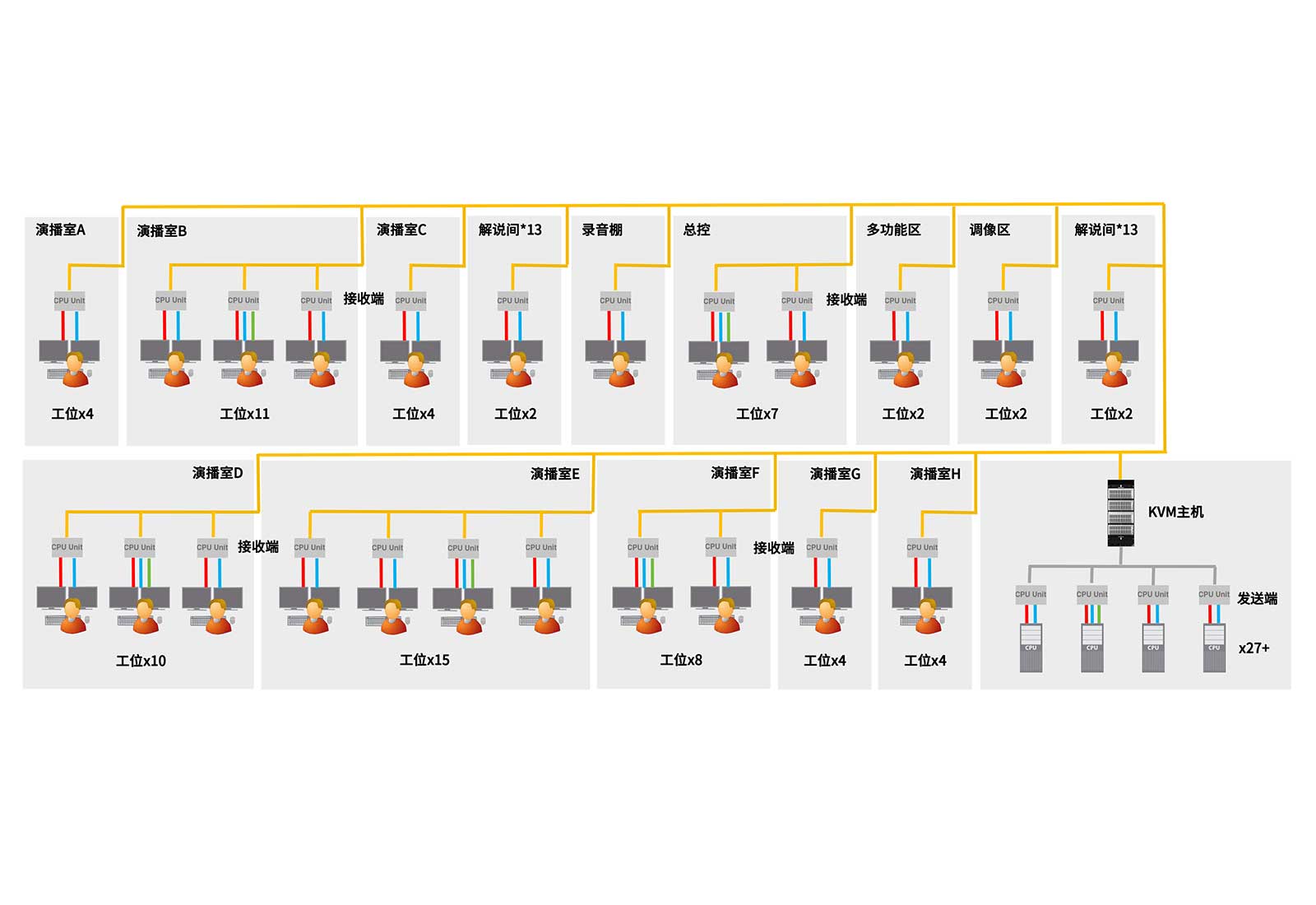

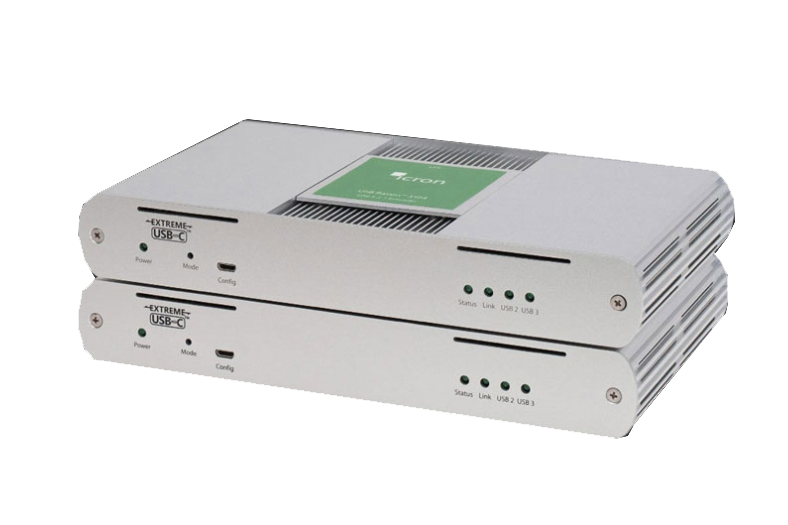

B1工位、1F工位、4F工位及其他区域各演播室工位通过接收端汇聚至B1中心机房核心KVM主机;为支持特定设备远距离控制传输,另配置8路USB3.1设备,最远可将USB3.0传输200米;结合实际情况,对于一些直播或转播中重要的工作站,特别增加了旁路备份链路设计,确保在极限条件下,重要工作站不中断。



系统采用光纤KVM非IP技术,从机房工作站到各演播室工位的传输过程不受带宽影响,无延时、无压缩,操作人员将能够实时操作机房工作站。

好处

  • 多区域互联互通:项目涉及四大块区域,分布范围较广,采用光纤KVM系统搭建更符合这类跨度大及对某些重要工作站实时操作的实际需求,可实现多区域联动
  • 热备份冗余机制:演播室内即时任务较多,采用部分冗余备份的系统搭建方式,可实现主备链路瞬间无缝自动热跳转,保证演播室的任务顺利开展
  • 跨平台操作:该系统接入不同应用层面的工作站,可使得操作人员在各自的工作台面对众多信号进行实时调取与操作
  • 自由工位:操作工位不再固定,每个工位都可在授权范围内随时访问任意终端,工位布局更加灵活
  • 扩展能力:系统核心引擎设备为模块化可扩展架构,未来用户新增设备可轻松接入

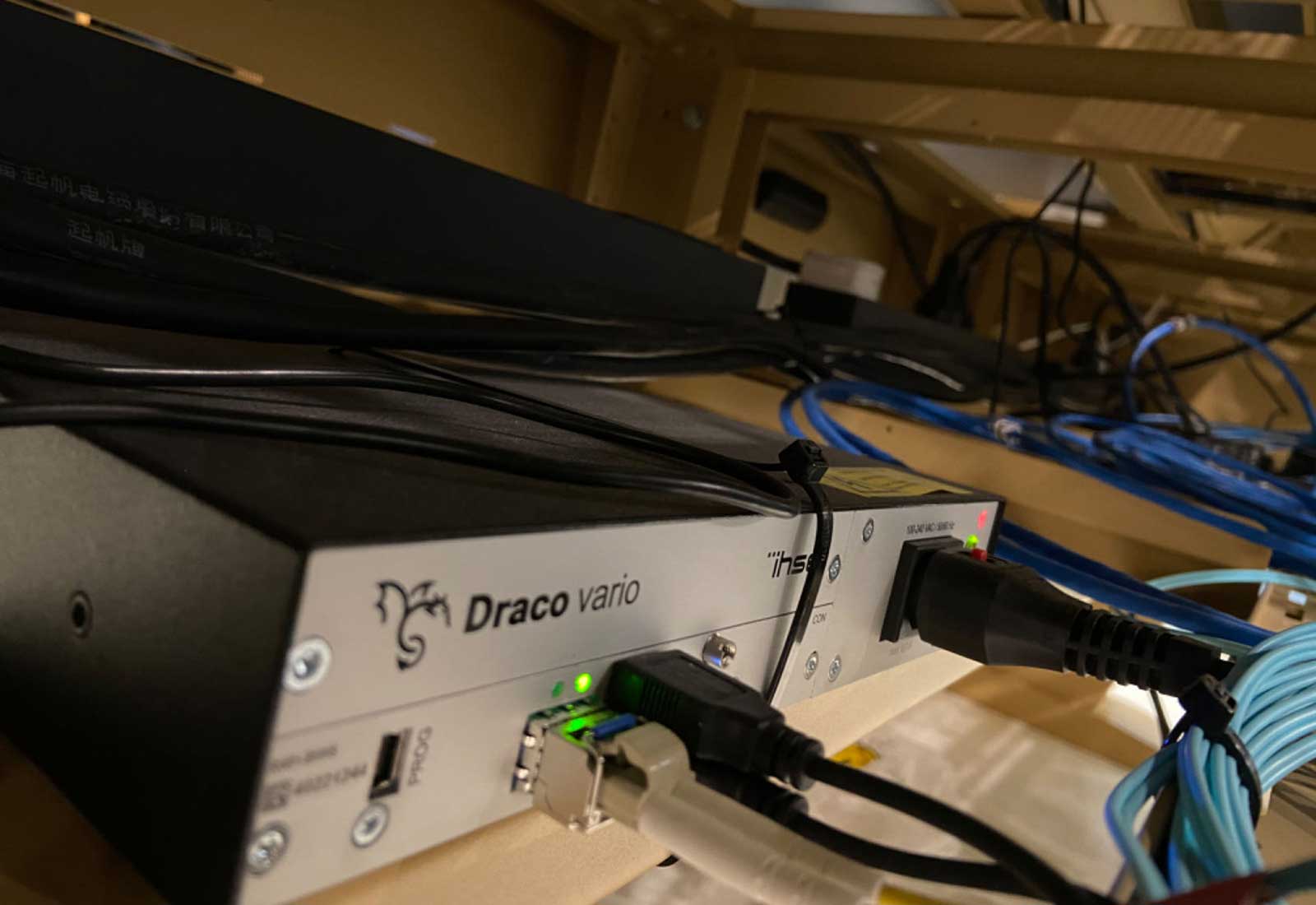

图片展示
