DRACO VARIO ULTRA DP 1.2 / MST
Draco vario ultra DisplayPort 1.2扩展器使用户可以从远程工作站实时访问DisplayPort计算机，包括显示器，键盘，鼠标，扬声器和其他外围设备。集成的Fraunhofer IIS Lici®编解码器能够以10位色深和4：4：4色度采样实现高达4K60分辨率的DisplayPort视频的完美质量传输
内置Fraunhofer IIS的Lici®编解码器
Draco vario ultra DisplayPort 1.2 (490系列)
Draco vario ultra DisplayPort 1.2 MST ( 490系列)
Draco vario ultra扩展器支持通过单光纤连接或 Cat X XV 从远程工作站操作 CPU，包括 DisplayPort 显示器、键盘和鼠标设备。支持以高达 4096 x 2160 和 3840 x 2160 的 4K 分辨率传输全数字视频，真正的 60 Hz 刷新率和全色深（10 位，4:4:4）。
KVM扩展器还支持通过DisplayPort接口进行音频传输。还可以集成可选的Draco vario附加模块，用于数字音频输入和输出以及数据信号，例如USB 2.0和RS232。
Draco vario ultra Display Port 1.2 KVM扩展器现在也可以用作Draco vario ultra MST扩展器。
新型Draco ultra MST 扩展器支持通过一条连接线缆扩展两个视频流，从而克服布线基础设施的局限性，可以节省安装成本和宝贵的连接。

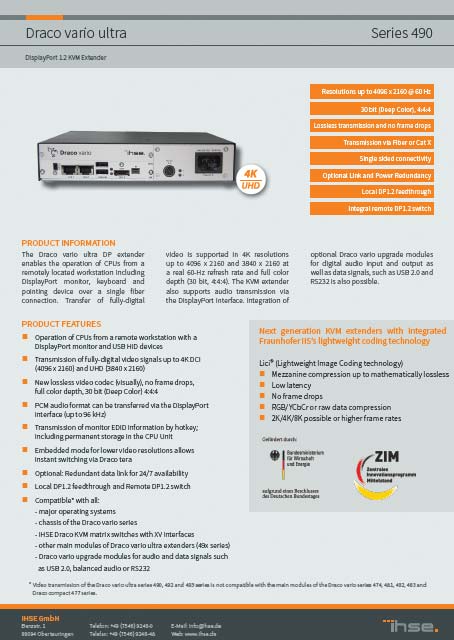

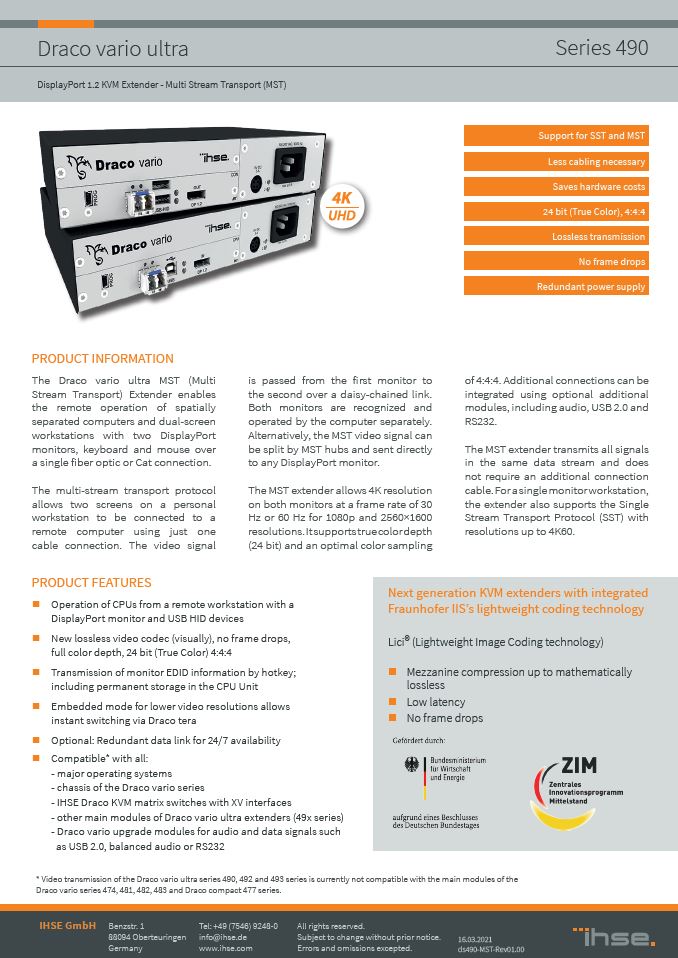

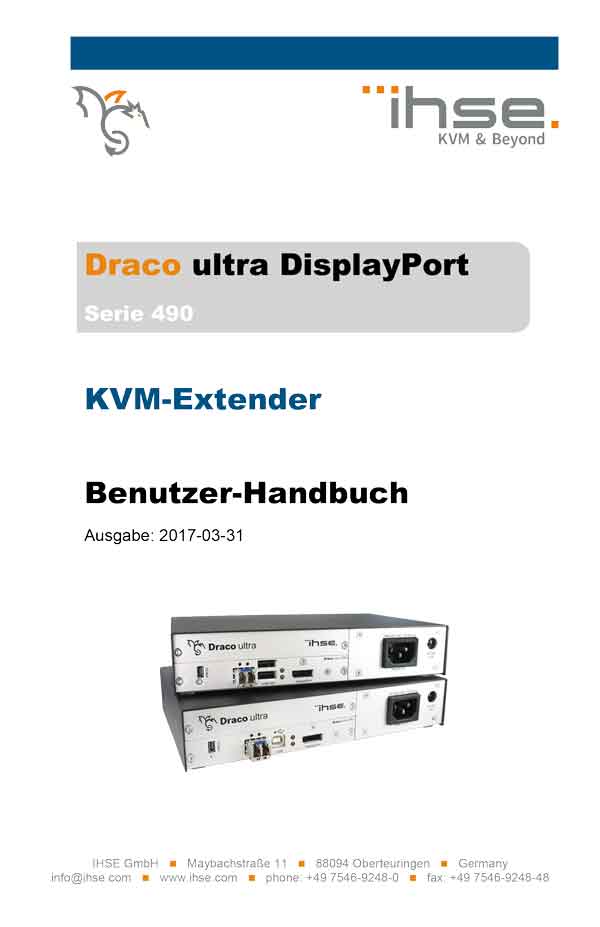

有关详细信息，请参阅数据表。
产品特色
产品特色
Draco vario ultra DisplayPort 1.2 (490系列)
- 具有DisplayPort监视器和USB-HID设备的远程工作站上的CPU操作
- 传输高达4K DCI（4096 x 2160）和UHD（3840 x 2160）的全数字视频信号
- 新的无损视频编解码器（视觉），无丢帧，全彩色深度
- PCM音频格式可以通过DisplayPort接口传输（最高96 kHz）
- 用于较低视频分辨率的嵌入式模式允许通过Draco tera进行即时切换
- 可选：冗余数据链接，可实现24/7的可用性
- 与以下所有设备兼容：
–主要操作系统
– Draco vario系列的机箱
–具有XV接口的IHSE Draco KVM矩阵切换器
– Draco vario ultra扩展器的其他主要模块（49x系列）
–用于音频和数据
信号的Draco vario附加模块例如USB 2.0，平衡音频或RS232
* Draco vario ultra扩展器（49x系列）的视频传输当前与Draco vario Classic（47x / 48x系列）和Draco compact扩展器（477系列）的主要模块不兼容。
规格
Draco vario ultra DisplayPort 1.2 (490系列)
输入
DisplayPort 1.2
输出
DisplayPort 1.2
最高解析度
4096 x 2160 @ 60 Hz
色彩深度
10位/深色4：4：4
音频
标准：立体声线性脉冲编码调制（LPCM）
位深度：16 – 24位
采样率：32 – 192 kHz
位深度：16 – 24位
采样率：32 – 192 kHz
视频和 USB-HID 信号的最大传输范围（端到端连接）
Cat X XV：100 m / 140 m (328 / 459 ft)
单模光纤 9μm XV：5,000 m (16,404 ft)
多模光纤：根据要求
单模光纤 9μm XV：5,000 m (16,404 ft)
多模光纤：根据要求
可选接口
嵌入式USB 2.0，带RS232或RS422的模拟音频，数字音频，PS / 2，平衡音频
键盘/鼠标
USB-HID
规格
规格
Draco vario ultra DisplayPort 1.2 (490系列)
Draco vario ultra DisplayPort 1.2 MST ( 490系列)
Draco vario ultra DP1.2 - CON Unit:
All Variations
| Image | Modell: | Description |
|---|---|---|

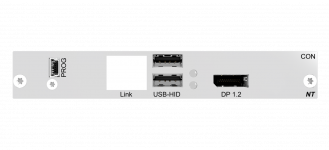

 | R490-BPHX | CON模块，1×光纤XV，1个DisplayPort 1.2接口，4K60，1个USB-HID |
 | R490-BPHXR | CON模块，2×光纤XV，1个DisplayPort 1.2接口，4K60，1个USB-HID |

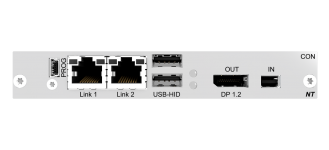

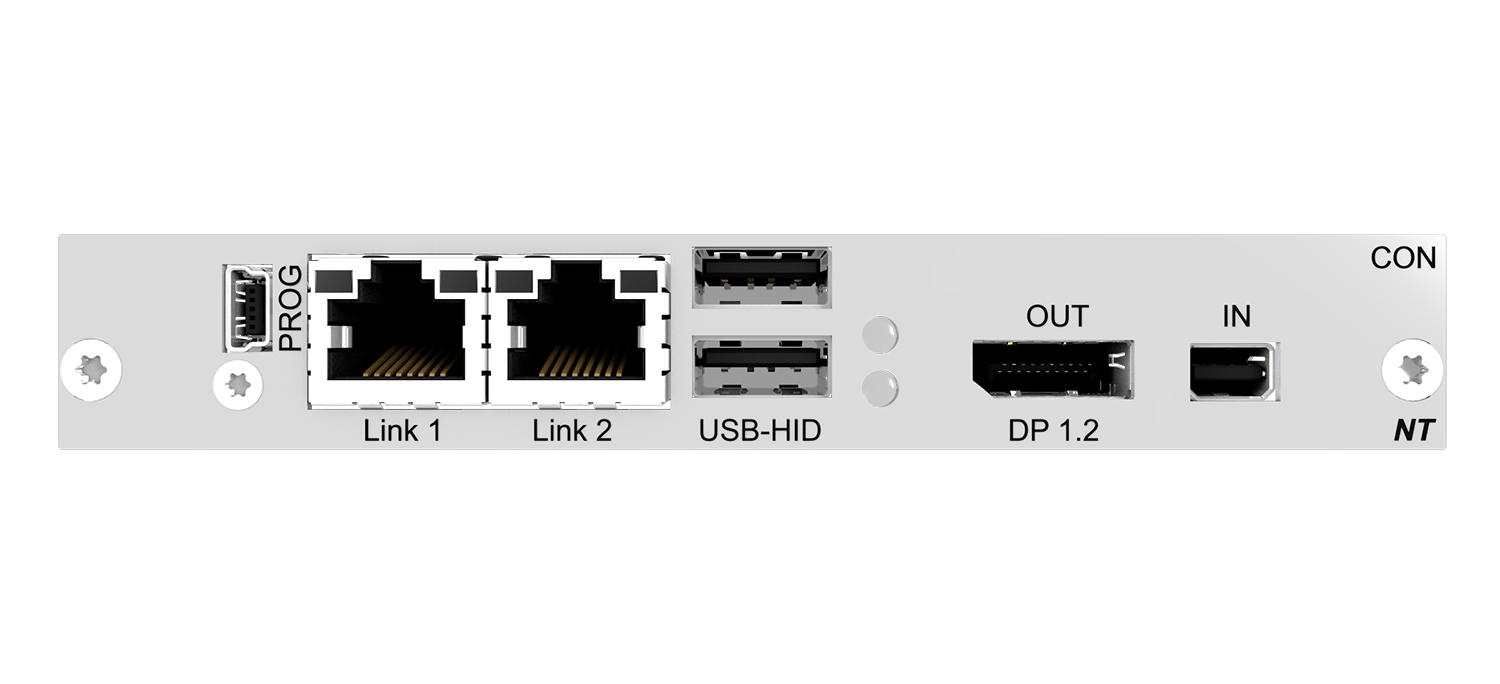

 | R490-BPHCXLR | CON模块，2×Cat X（XV）（冗余），1个DisplayPort 1.2接口，4K60，2个USB-HID，本地输入 |

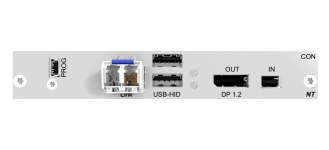

 | R490-BPHXL | CON模块，1×光纤XV，1个DisplayPort 1.2接口，4K60，2个USB-HID，本地输入 |

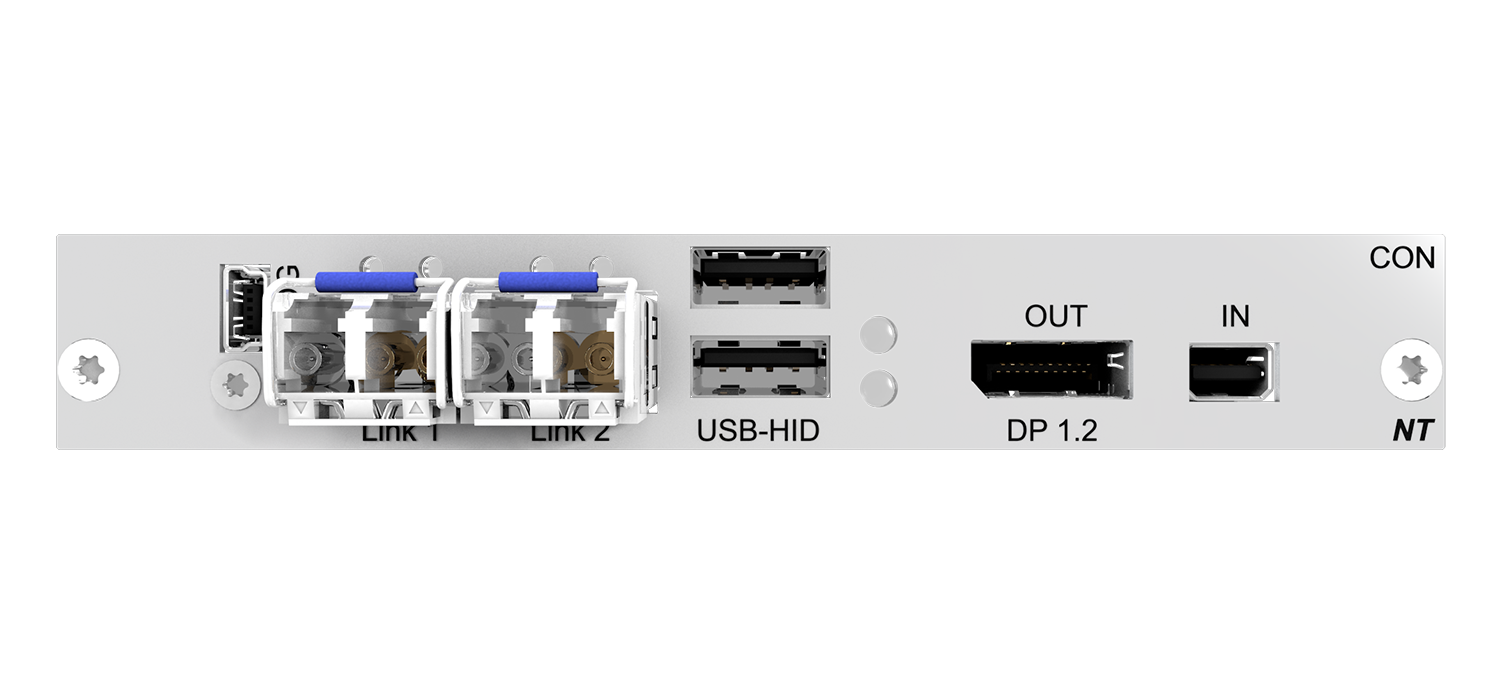

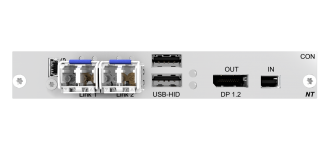

| R490-BPHXLR | CON模块，2×光纤XV（冗余），1个DisplayPort 1.2接口，4K60，2个USB-HID，本地输入 |

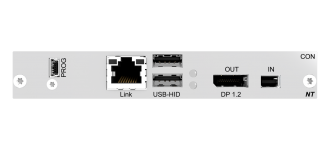

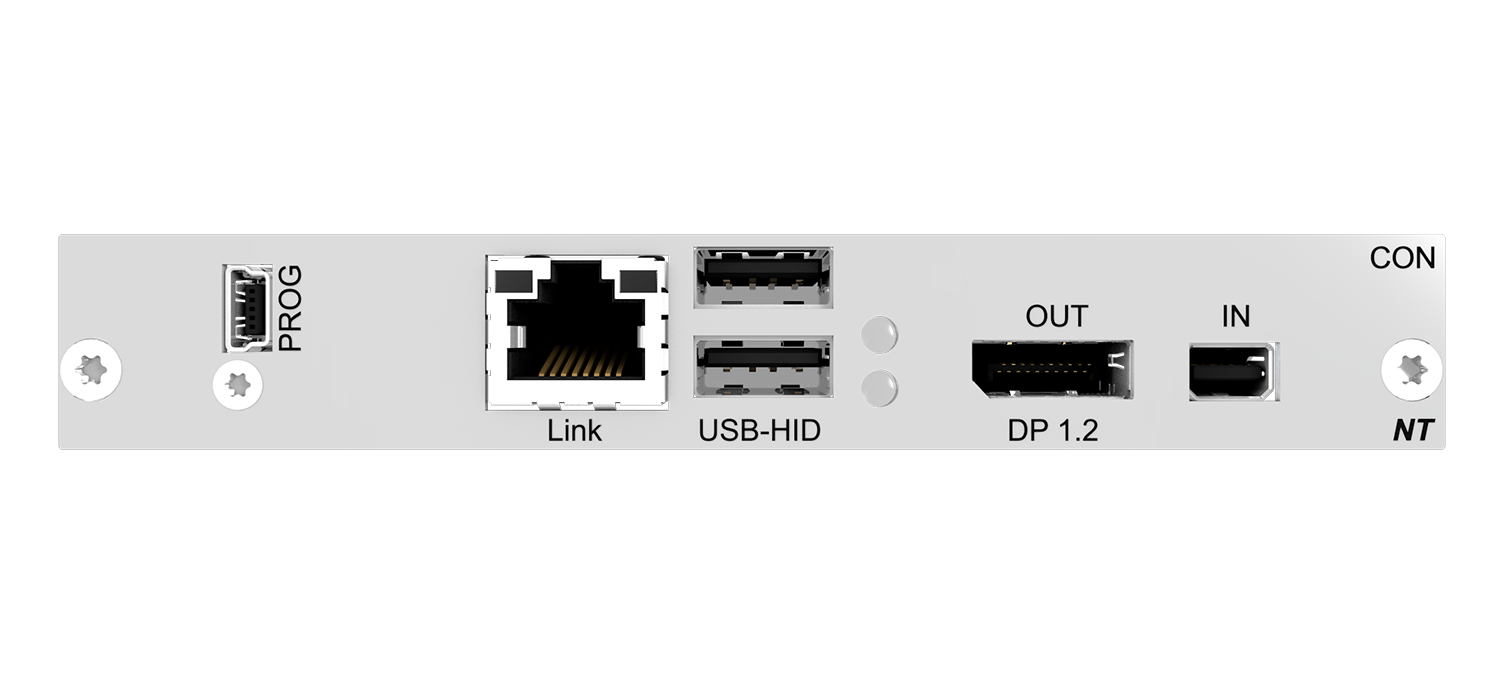

 | R490-BPHCXL | CON模块，1×Cat X（XV），1个DisplayPort 1.2接口，4K60，2个USB-HID，本地输入 |
Draco vario ultra DP1.2 - CPU Unit:
All Variations
| Image | Modell: | Description |
|---|---|---|
 | L490-BPHX | CPU模块，1×光纤XV，1个DisplayPort 1.2接口，4K60，1个USB-HID |
 | L490-BPHXR | CPU模块，2×光纤 XV，1个DisplayPort 1.2接口，4K60，1个USB-HID |

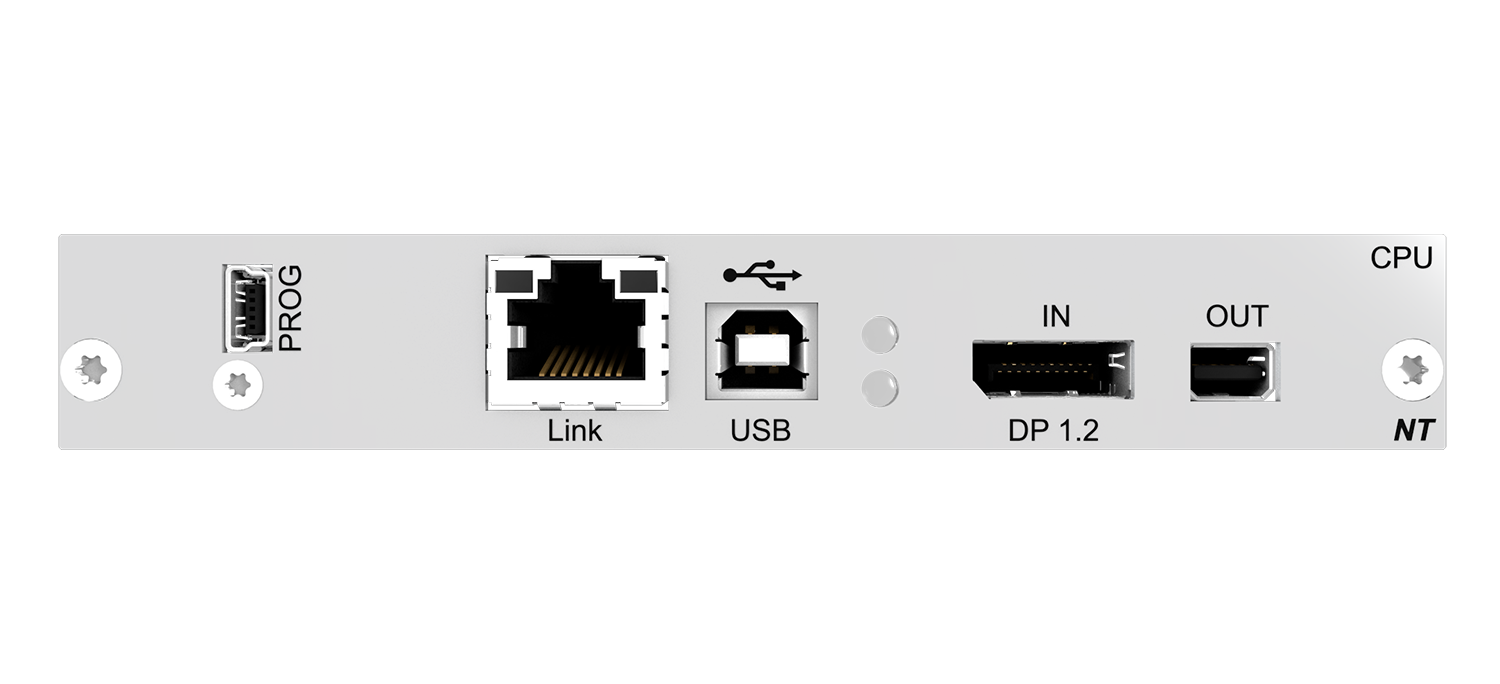

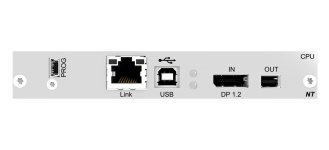

 | L490-BPHCXL | CPU模块，1×Cat X（XV），1个DisplayPort 1.2接口，4K60，2个USB-HID，本地环出 |
 | L490-BPHCXLR | CPU模块，2×Cat X（XV）（冗余），1个DisplayPort 1.2接口，4K60，2个USB-HID，本地环出 |

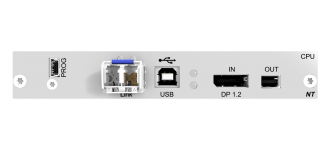

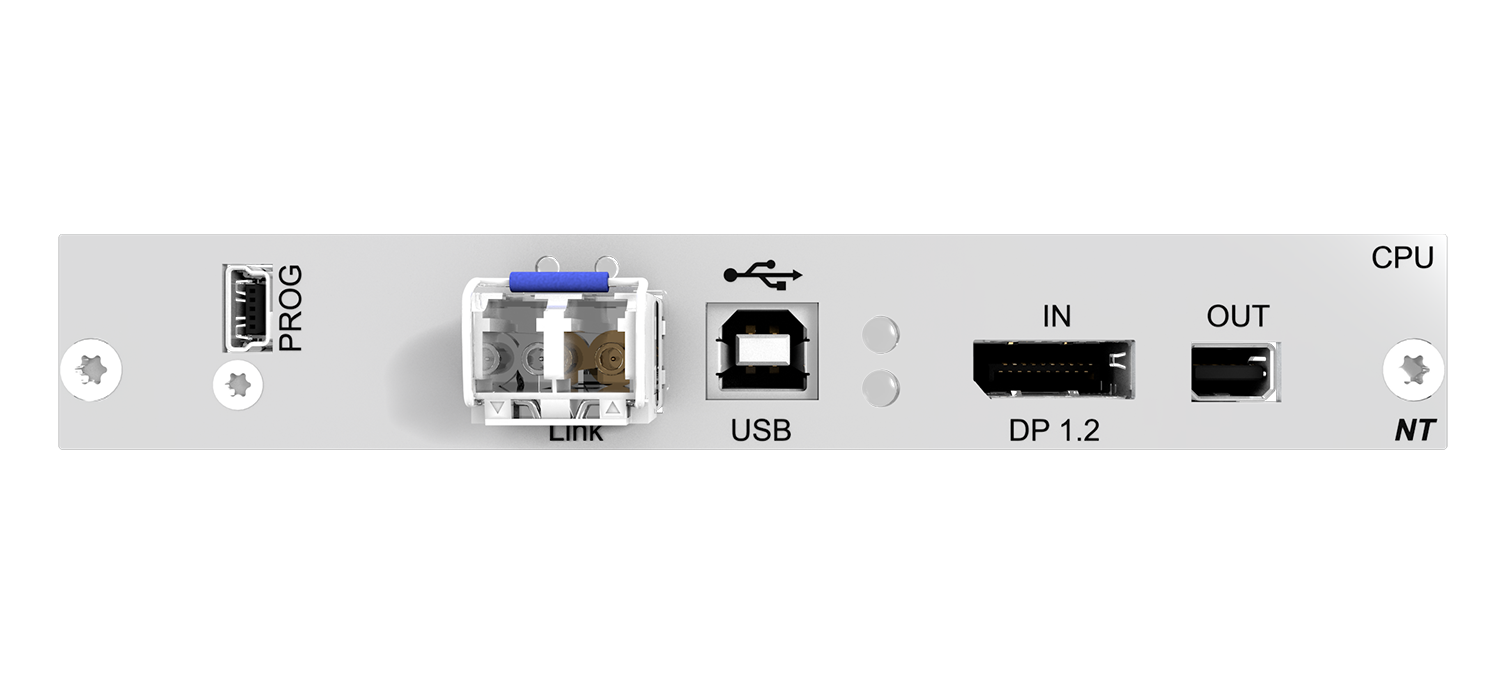

 | L490-BPHXL | CPU模块，1×光纤XV，1个DisplayPort 1.2接口，4K60，2个USB-HID，本地环出 |

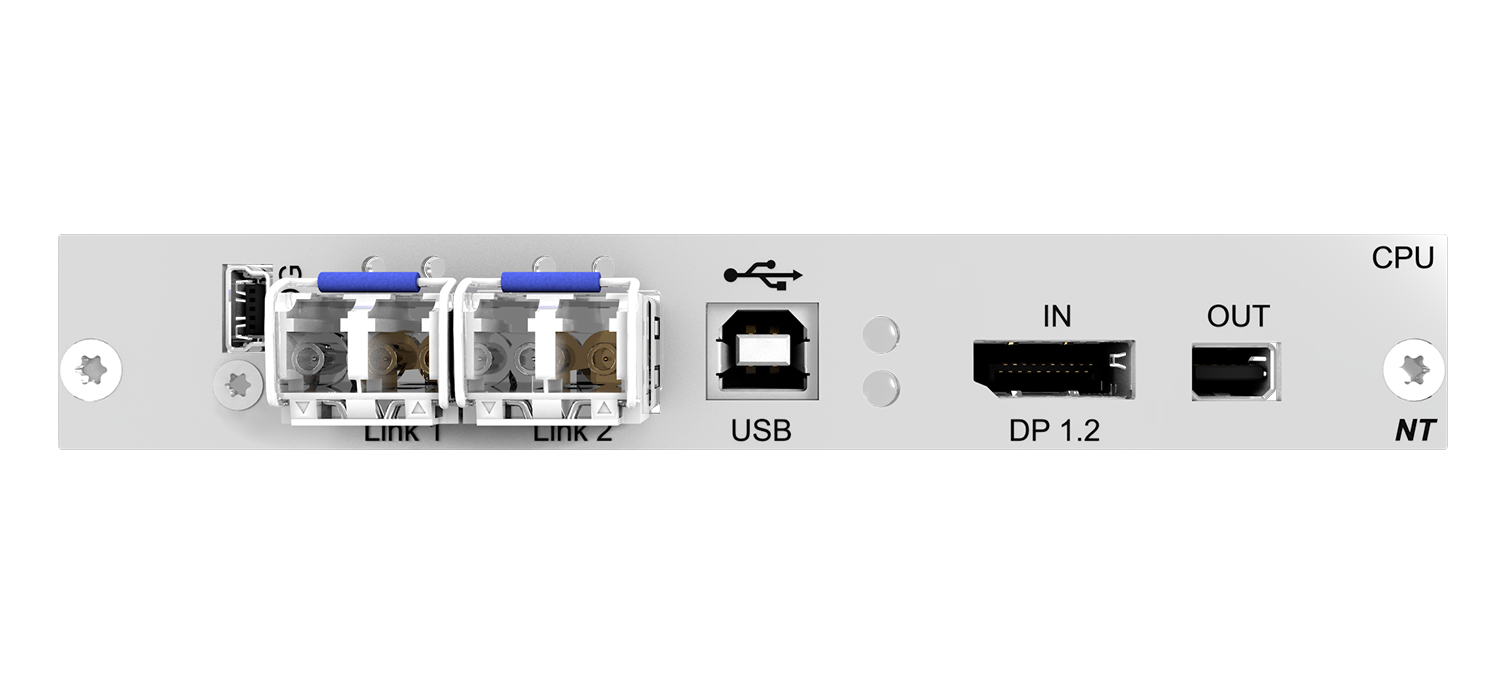

| L490-BPHXLR | CPU模块，2×光纤XV（冗余），1个DisplayPort 1.2接口，4K60，2个USB-HID，本地环出 |
Draco vario ultra DP1.2 MST- CON Unit:
All Variations
| Image | Modell | Description |
|---|---|---|
| R490-BPHX-M | Draco Vario Ultra DisplayPort 1.2 MST，CON模块，光纤 |
| R490-BPHXR-M | Draco Vario Ultra DisplayPort 1.2 MST，CON模块，光纤，链路冗余 |
| R490-BPHCX-M | Draco vario ultra DisplayPort 1.2 MST，CON模块，Cat X |
| R490-BPHCXR-M | Draco vario ultra DisplayPort 1.2 MST，CON模块，Cat X，链路冗余 |
Draco vario ultra DP1.2 MST - CPU Unit:
All Variations
| Image | Modell | Description |
|---|---|---|
| L490-BPHX-M | Draco vario ultra DisplayPort 1.2 MST，CPU模块，Cat X |
| L490-BPHCXR-M | Draco Vario Ultra DisplayPort 1.2 MST，CPU模块，光纤，链路冗余 |
| L490-BPHXR-M | Draco Vario Ultra DisplayPort 1.2 MST，CPU模块，光纤，链路冗余 |
| L490-BPHCX-M | Draco vario ultra DisplayPort 1.2 MST，CPU模块，Cat X |

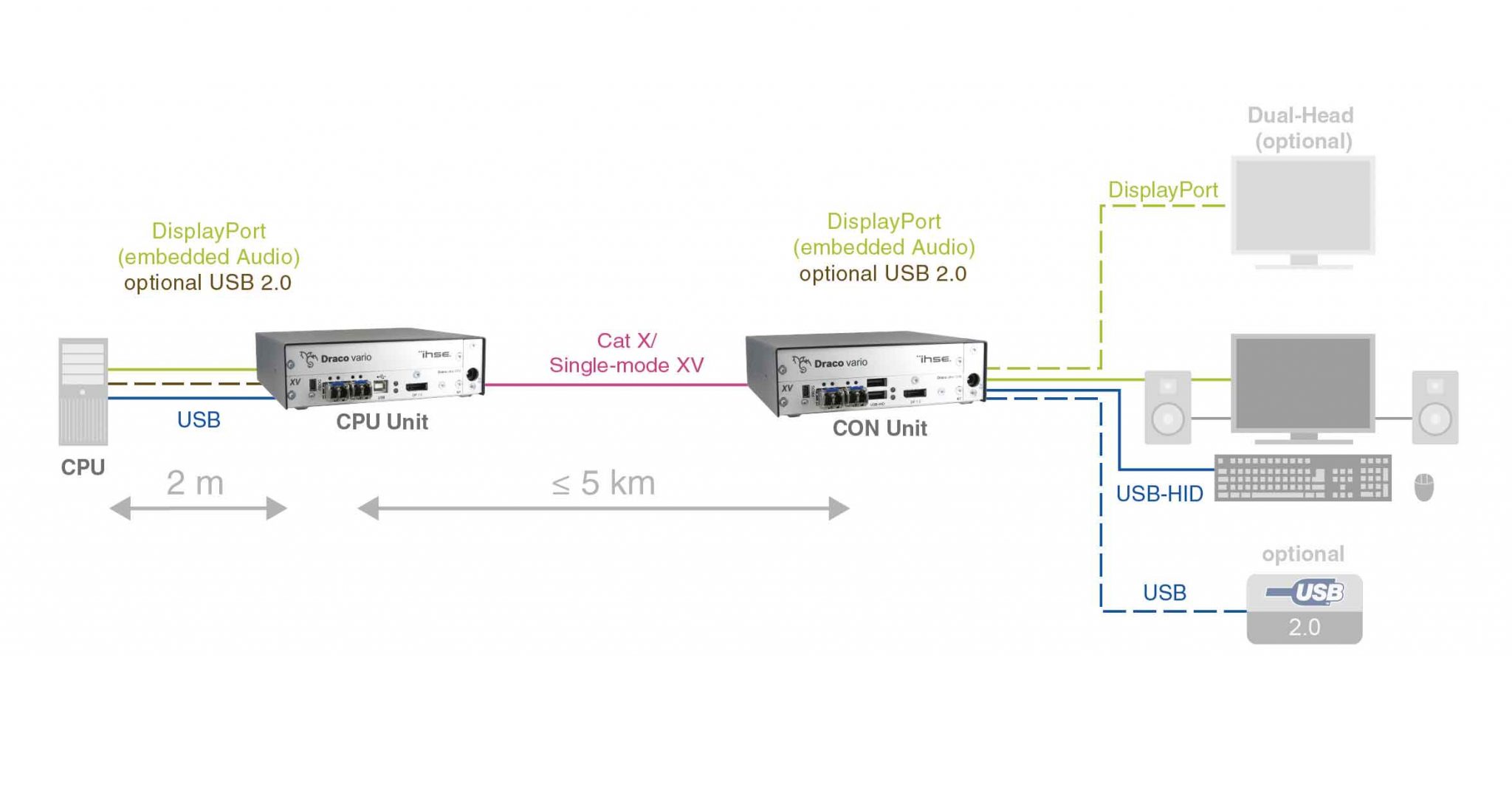

系统图
系统图
Draco vario ultra DisplayPort 1.2 (490系列)
Draco vario ultra DisplayPort 1.2 MST ( 490系列)

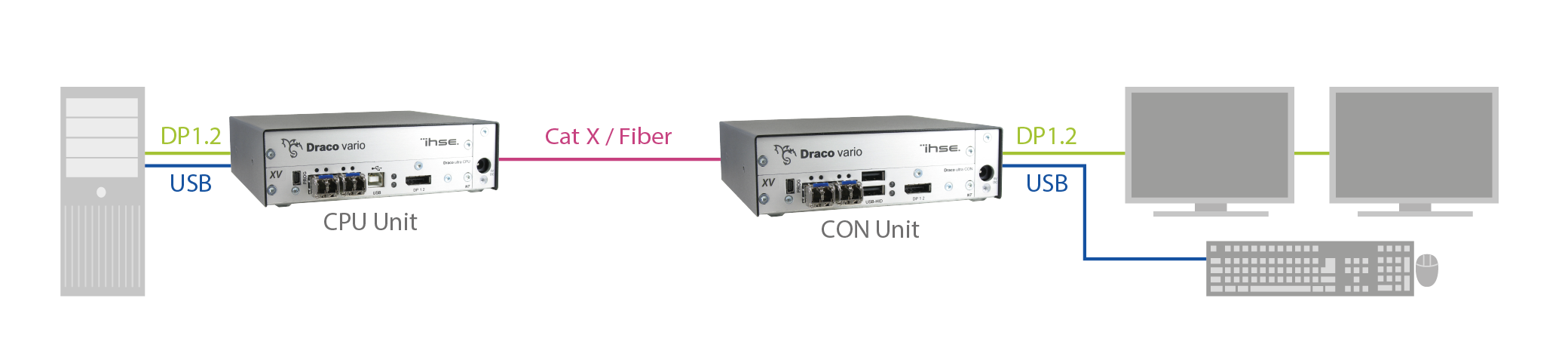

Dual-Monitor-Setup via MST Daisy-Chain

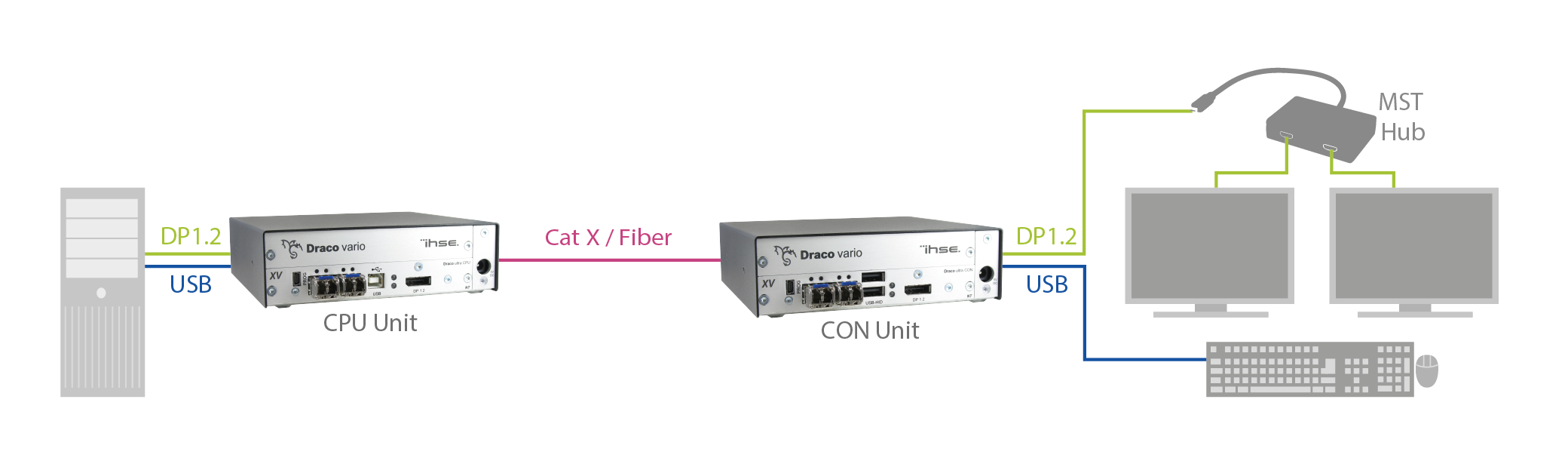

Dual-Monitor-Setup via MST Hub
