DRACO VARIO ULTRA DP 1.1

Draco vario ultra DisplayPort 1.1扩展器使用户可以从远程工作站实时访问DisplayPort计算机,包括显示器,键盘,鼠标,扬声器和其他外围设备。集成的Fraunhofer IIS Lici®编解码器可实现高达4K @ 30 Hz的DisplayPort视频的完美质量传输。

内置Fraunhofer IIS的Lici®编解码器

内置Fraunhofer IIS的Lici®编解码器

Draco vario ultra DisplayPort 1.1 (493系列)

Draco vario ultra DisplayPort扩展器可通过单光纤连接从远程工作站(包括DisplayPort显示器、键盘和鼠标)运行CPU。支持以4K分辨率传输全数字视频,分辨率高达4096 x 2160和3840 x 2160,刷新率为30 Hz,全彩色深度(8位,4:4:4)。

KVM扩展器还支持通过DisplayPort接口进行音频传输。还可以集成可选的Draco vario附加模块,用于数字音频输入和输出以及数据信号,例如USB 2.0和RS232

产品特色

产品特色

Draco vario ultra DisplayPort 1.1 (493系列)
  • 具有DisplayPort监视器和USB-HID设备的远程工作站上的CPU操作
  • 传输高达4K DCI(4096 x 2160)和UHD(3840 x 2160)的全数字视频信号
  • 新的无损视频编解码器(视觉上),无丢帧,全彩色深度,8位(真彩色)4:4:4
  • PCM音频格式可以通过DisplayPort接口传输(最高96 kHz)
  • 用于较低视频分辨率的嵌入式模式允许通过 Draco tera 进行即时切换
  • 可选:冗余数据链接,可实现24/7的可用性
  • 与以下所有设备兼容:
    –主要操作系统
    – Draco vario系列的机箱
    –具有XV接口的IHSE Draco KVM矩阵切换器
    – Draco vario ultra扩展器的其他主要模块(49x系列)
    –用于音频和数据信号的Draco vario附加模块例如USB 2.0,平衡音频或RS232

* Draco vario ultra扩展器(49x系列)的视频传输与Draco vario Classic(47x / 48x系列)和Draco compact扩展器(477系列)的主要模块不兼容。

规格

Draco vario ultra DisplayPort 1.1 (493系列)
输入
DisplayPort 1.1
输出
DisplayPort 1.1
最高分辨率
2560 x 2048 @ 60 Hz
4096 x 2160 @ 30 Hz
色彩深度
8位/真彩色
视频和 USB-HID 信号的最大传输范围(端到端连接)
Cat X:140 m(459 ft)
单模光纤 9μm:10,000 m(32,808 ft)
单模光纤 9μm XV:5,000 m (16,404 ft)
多模光纤 50μm (OM3):1,000 m (3,280 ft)
多模光纤 50μm:400 m(1,312 ft)
可选接口
嵌入式USB 2.0,带RS232或RS422的模拟音频,数字音频,PS / 2,平衡音频
键盘/鼠标
USB-HID

零件号

零件号

Draco vario ultra DisplayPort 1.1 (493系列)

All Variations

ImageModell:Description

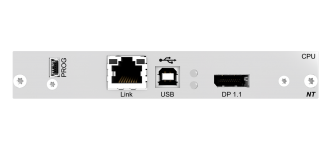

L493-BPHCCPU模块,1×Cat X,1个DisplayPort接口,双链路或4K30、2个USB-HID

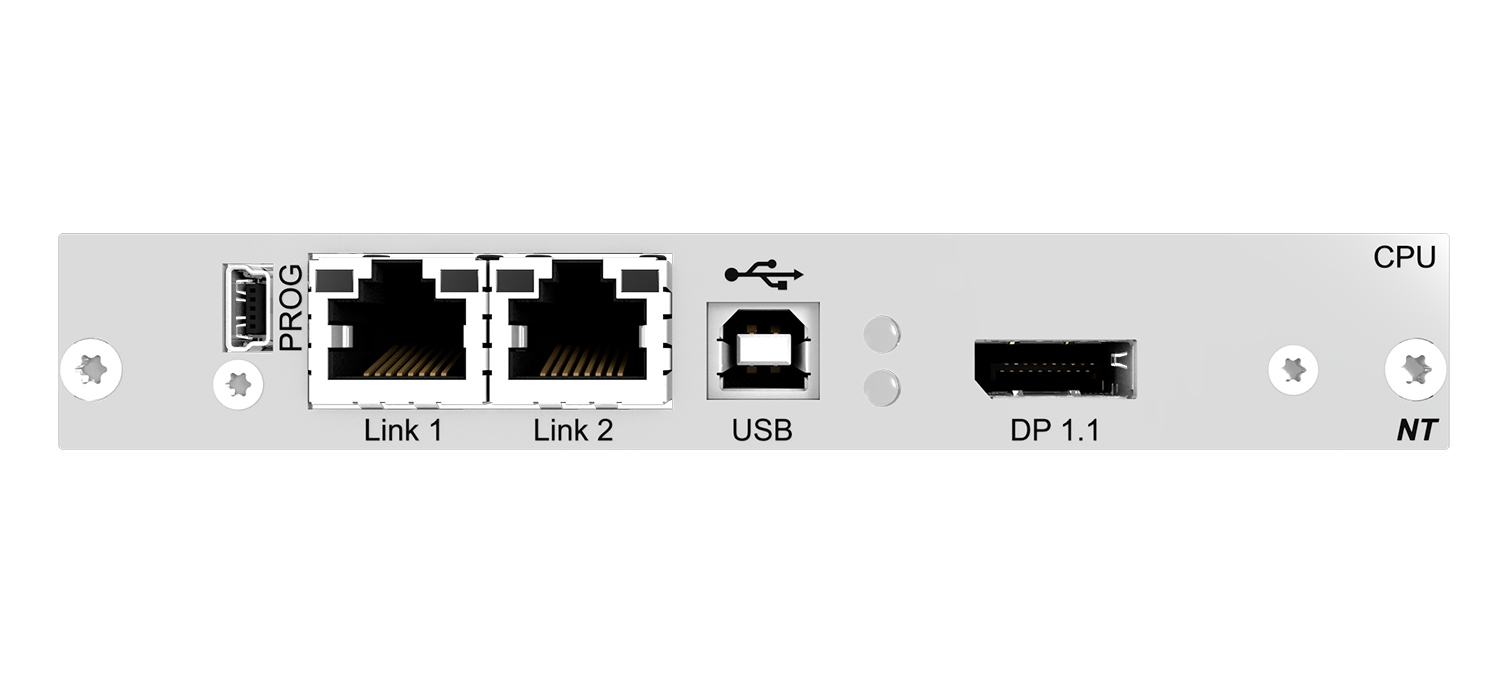

L493-BPHCRCPU模块,2×Cat X(冗余),1个DisplayPort接口,双链路或4K30、2个USB-HID
L493-BPHXCPU模块,1×光纤XV,1个DisplayPort接口,双链路或4K30、2个USB-HID

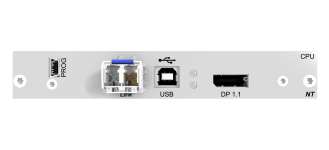

L493-BPHSCPU模块,1×光纤,1个DisplayPort接口,双链路或4K30、2个USB-HID
L493-BPHXRCPU模块,2×光纤XV(冗余),1个DisplayPort接口,双链路或4K30、2个USB-HID

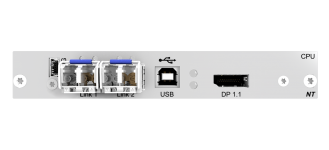

L493-BPHSRCPU模块,2×光纤(冗余),1个DisplayPort接口,双链路或4K30、2个USB-HID

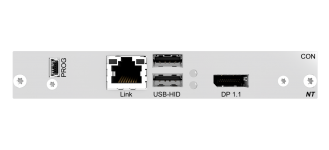

R493-BPHCCON模块,1×Cat X,1个DisplayPort接口,双链路或4K30、2个USB-HID

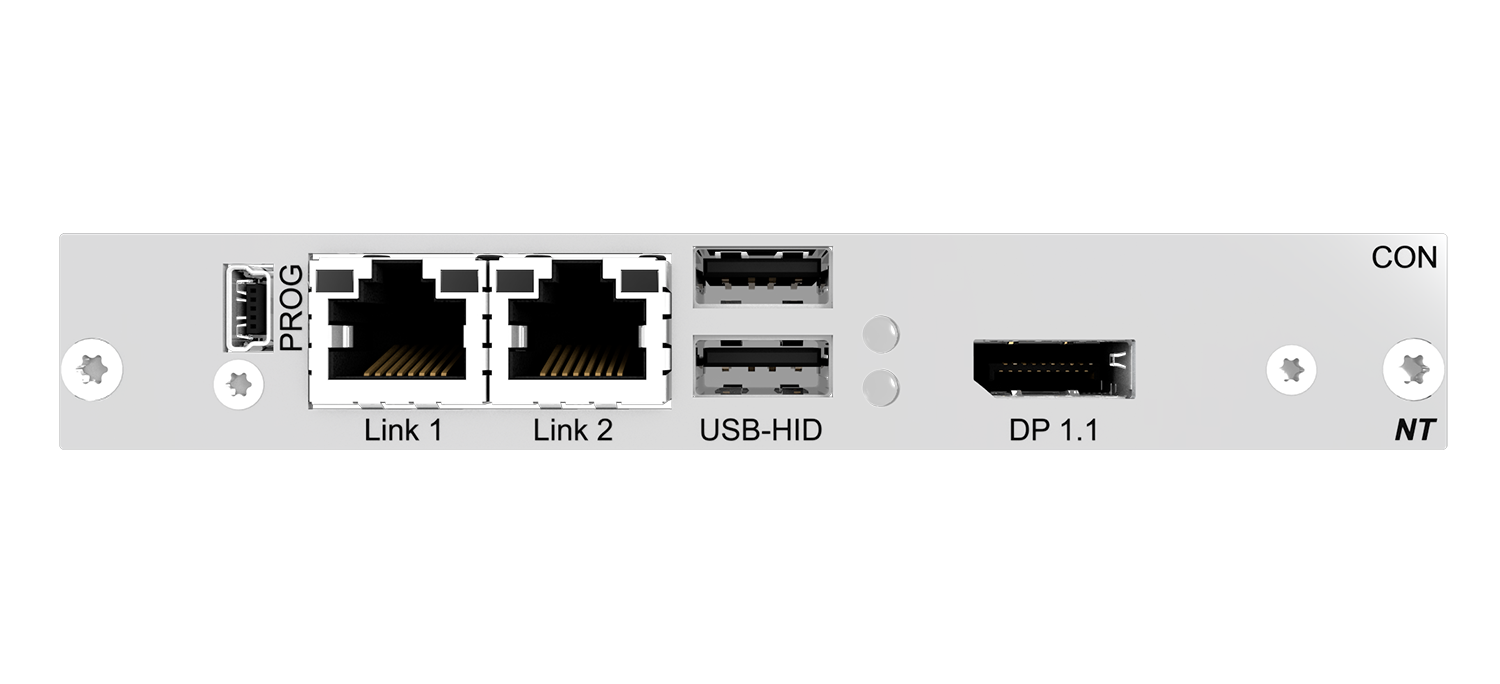

R493-BPHCRCON模块,2×Cat X(冗余),1个DisplayPort接口,双链路或4K30、2个USB-HID
R493-BPHXCON模块,1×光纤XV,1个DisplayPort接口,双链路或4K30、2个USB-HID

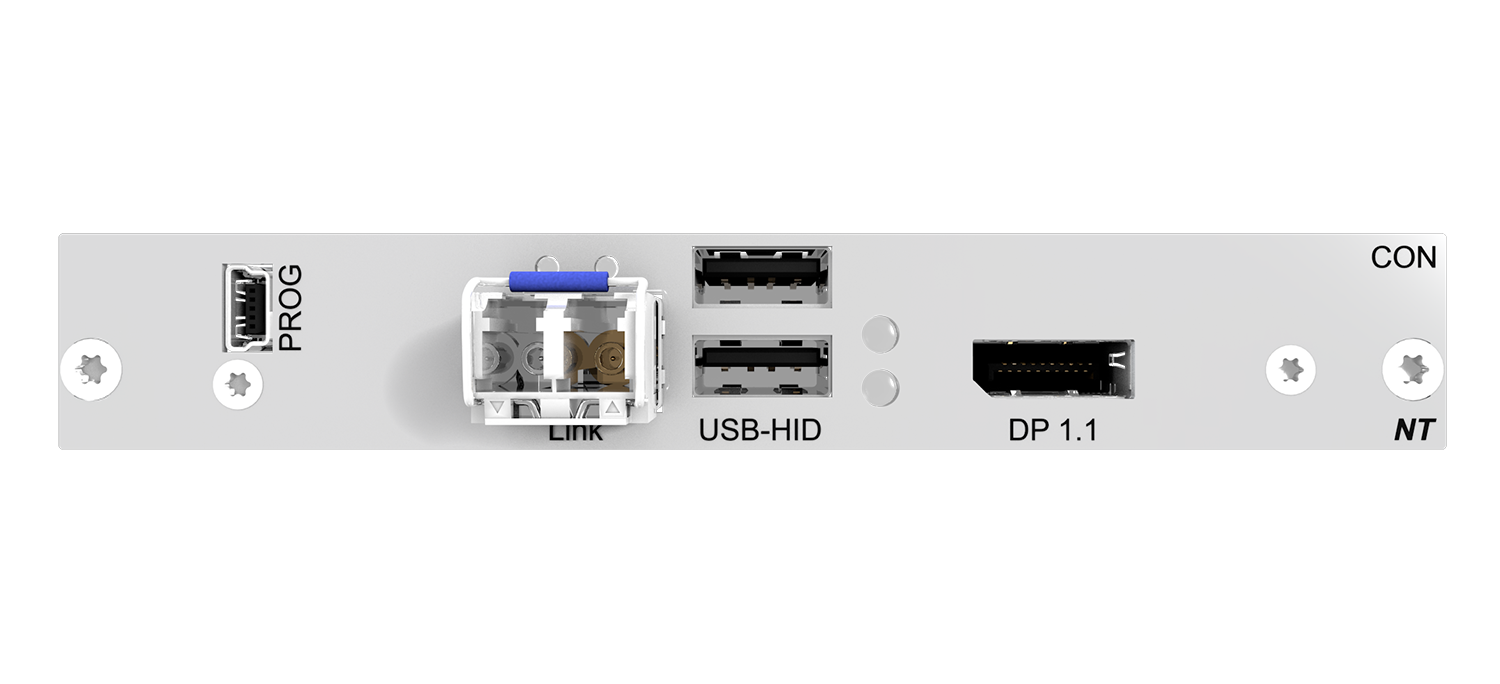

R493-BPHSCON模块,1×光纤,1个DisplayPort接口,双链路或4K30、2个USB-HID
R493-BPHXRCON模块,2×光纤XV(冗余),1个DisplayPort接口,双链路或4K30、2个USB-HID

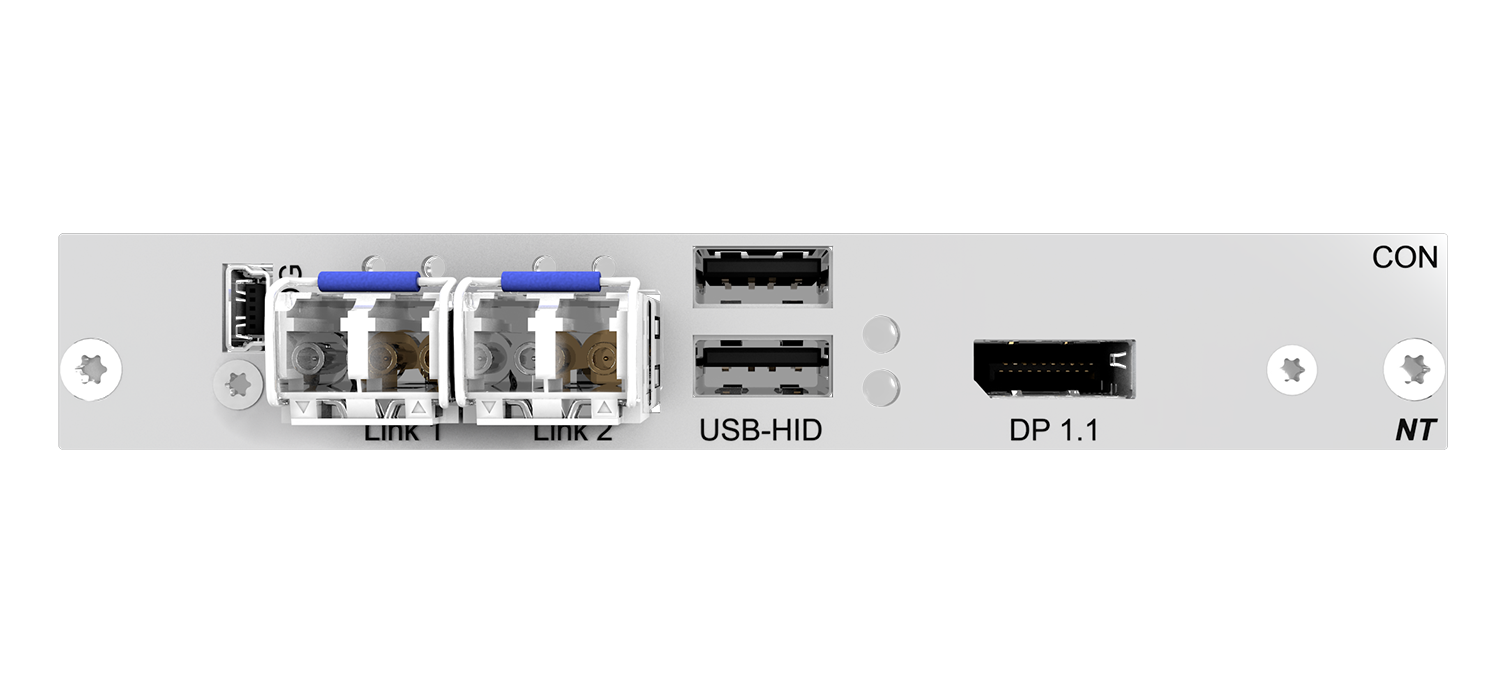

R493-BPHSRCON模块,2×光纤(冗余),1个DisplayPort接口,双链路或4K30、2个USB-HID

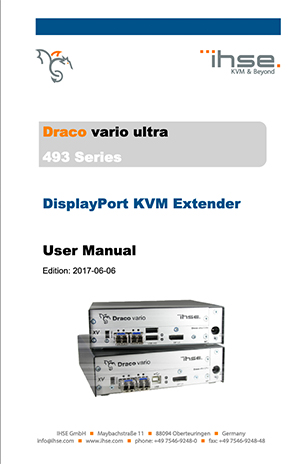

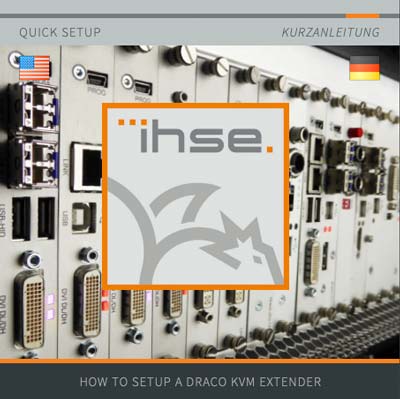

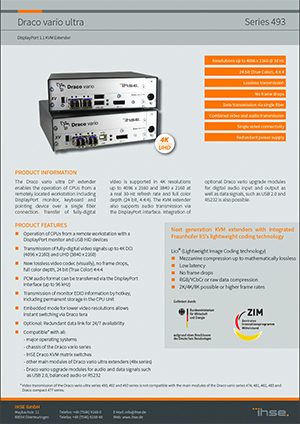

资料下载

Draco vario ultra DisplayPort 1.1 (493系列)

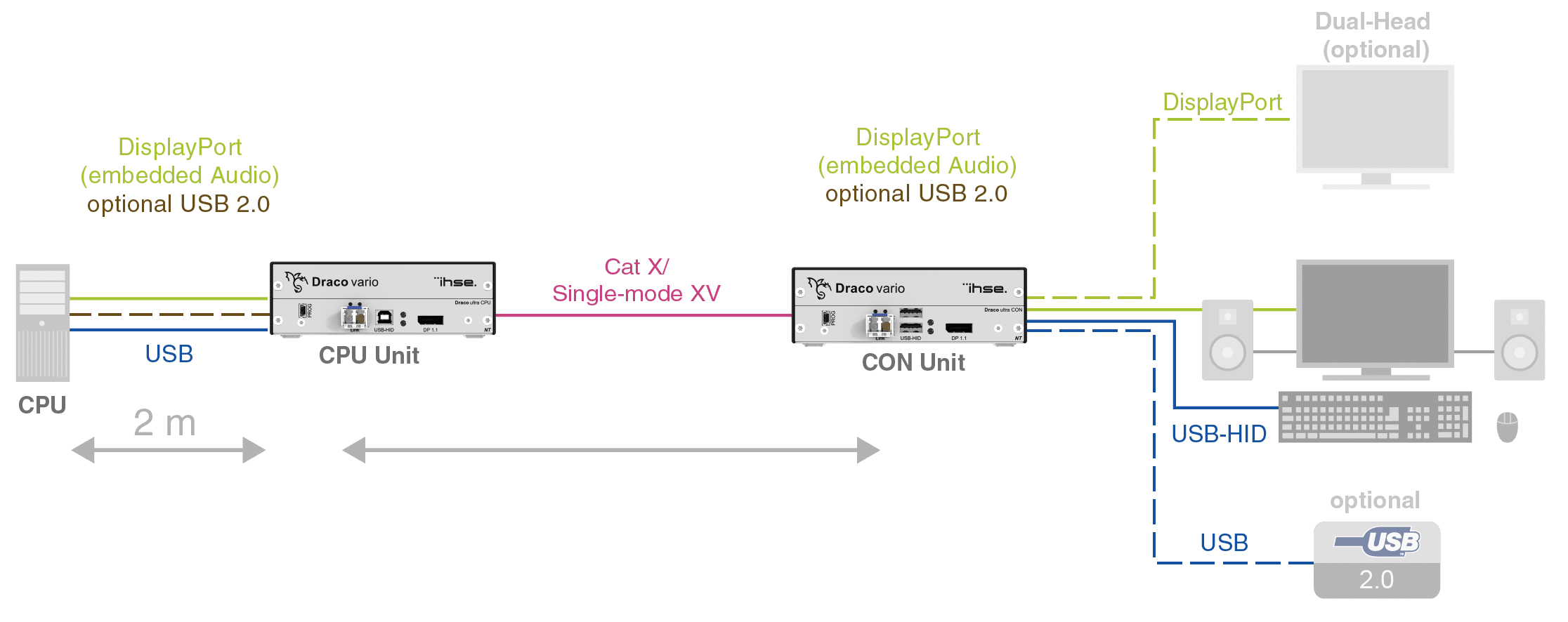

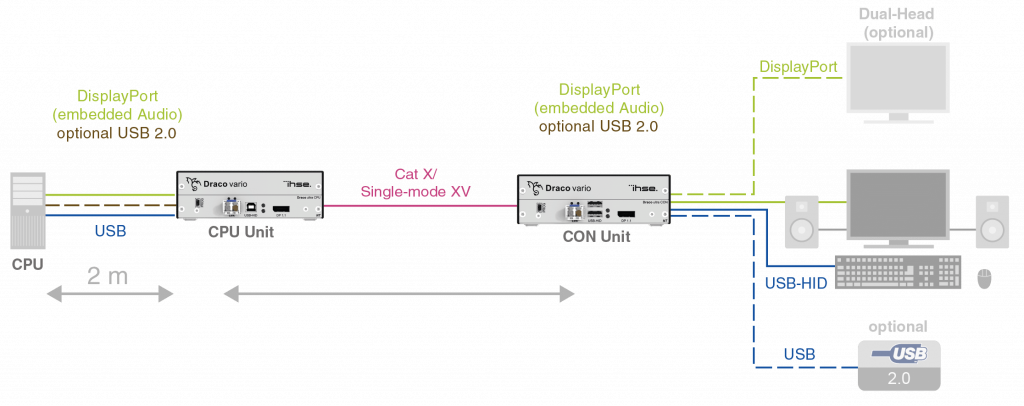

系统图

系统图

Draco vario ultra DisplayPort 1.1 (493系列)
