Draco vario DisplayPort 1.1 DH
Draco vario DisplayPort 1.1双头扩展器通过一条双工光纤电缆或Cat X线缆实现两个DisplayPort的视频传输，包括键盘和鼠标信号的传输与控制。这降低了安装的复杂性，节省了成本、空间、布线，并减少了KVM矩阵切换器安装中对矩阵端口的需求
产品信息
产品信息
Draco vario DisplayPort 1.1 DH (483系列)
Draco vario DisplayPort 1.1双头KVM扩展器允许通过DisplayPort接口以视觉无损的方式扩展高分辨率音视频信号。全数字视频信号在单头模式下能以高达4096 x 2160（4K DCI）和3840 x 2160（UHD）的4K分辨率进行传输。在双头模式下，每个通道支持的分辨率最高为1920 x 1200像素。
嵌入的音频信号可以通过带有集成扬声器的显示器直接播放。结合可选的模拟或数字音频模块，可以单独提取和输出立体声信号。 Draco vario DisplayPort 1.1 双头 KVM 扩展器还与 Draco tera KVM 矩阵系统兼容*。
产品功能
产品功能
Draco vario DisplayPort 1.1 DH (483系列)
- 从带有两个 DisplayPort 显示器和 USB HID 设备（键盘/鼠标）的远程工作站操作 CPU
- 传输高达30K Hz，色深8位（4：4：4）的4K DCI（4096 x 2160）和UHD（3840 x 2160）的全数字视频信号
- DisplayPort接口可以以高达192 kHz的采样率传输音频格式
- 智能显示器EDID管理
- 可选：冗余连接，可实现24/7的可用性
- 与所有常见操作系统（Linux，Unix，Windows，Mac OS）和Draco vario机箱兼容
- 与IHSE Draco tera KVM矩阵系统兼容，Draco vario扩展器系列的所有附加模块都可用于音频和数据信号，例如USB或RS232
* Draco vario CON仅支持与Draco vario CPU的连接。
规格
Draco vario DisplayPort 1.1 DH (483系列)
输入
主通道：1x DisplayPort 1.1
次通道：1x Mini DisplayPort 1.1
次通道：1x Mini DisplayPort 1.1
输出
主通道：1x DisplayPort 1.1
次通道：1x Mini DisplayPort 1.1
次通道：1x Mini DisplayPort 1.1
音频（嵌入式）
立体声线性脉冲编码调制（LPCM），DTS，DTS-HD（5.1），杜比数字，杜比数字+（5.1）
最高分辨率
单头操作
（主通道）
（主通道）
1920 x 1080 @ 120 Hz（减少消隐）
1920 x 1200 @ 120 Hz（正常消隐）
2560 x 1440 @ 60 Hz（正常消隐）
3840 x 2160 @ 30 Hz-UHD（减少消隐）
4096 x 2160 @ 30 Hz-4K DCI（减少消隐）
1920 x 1200 @ 120 Hz（正常消隐）
2560 x 1440 @ 60 Hz（正常消隐）
3840 x 2160 @ 30 Hz-UHD（减少消隐）
4096 x 2160 @ 30 Hz-4K DCI（减少消隐）
双头操作
（主和次通道）
（主和次通道）
1920 x 1080 @ 60 Hz（减少消隐）
1920 x 1200 @ 60 Hz（减少消隐）
1920 x 1200 @ 60 Hz（减少消隐）
键盘/鼠标
USB-HID
与可选附加模块的接口
嵌入式USB 2.0（36、50 / 100或480 Mbit / s），USB-HID，PS / 2，带RS232或RS422的模拟音频，数字音频，平衡音频。
以下链接中的可用附加模块：https://www.ihse.com.cn/add-on-modules/
视频和 USB-HID 信号的最大传输范围（端到端连接）
Cat X：140 m（459 ft）
单模光纤 9μm：10,000 m（32,808 ft）
单模光纤 9μm XV：5,000 m (16,404 ft)
多模光纤 50μm (OM3)：1,000 m (3,280 ft)
多模光纤 50μm：400 m（1,312 ft）
单模光纤 9μm：10,000 m（32,808 ft）
单模光纤 9μm XV：5,000 m (16,404 ft)
多模光纤 50μm (OM3)：1,000 m (3,280 ft)
多模光纤 50μm：400 m（1,312 ft）
电源供应
通过使用过的Draco vario机箱供电
电流消耗
最大限度每个扩展模块1.600 mA（通过旧的Draco vario机箱输入电源）
尺寸
20 x 129 x 143 mm
重量
100 g
机箱/安装配件
在以下链接下找到合适的Draco vario机箱和安装配件：https://www.ihse.com.cn/chassis-accessoires/
可升级
板载闪存
零件号
零件号
Draco vario DisplayPort 1.1 DH (483系列)
CPU-Unit:
All Variations
| Image | Modell | Description |
|---|---|---|

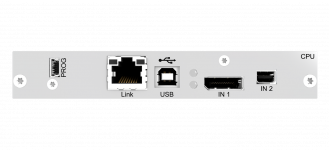

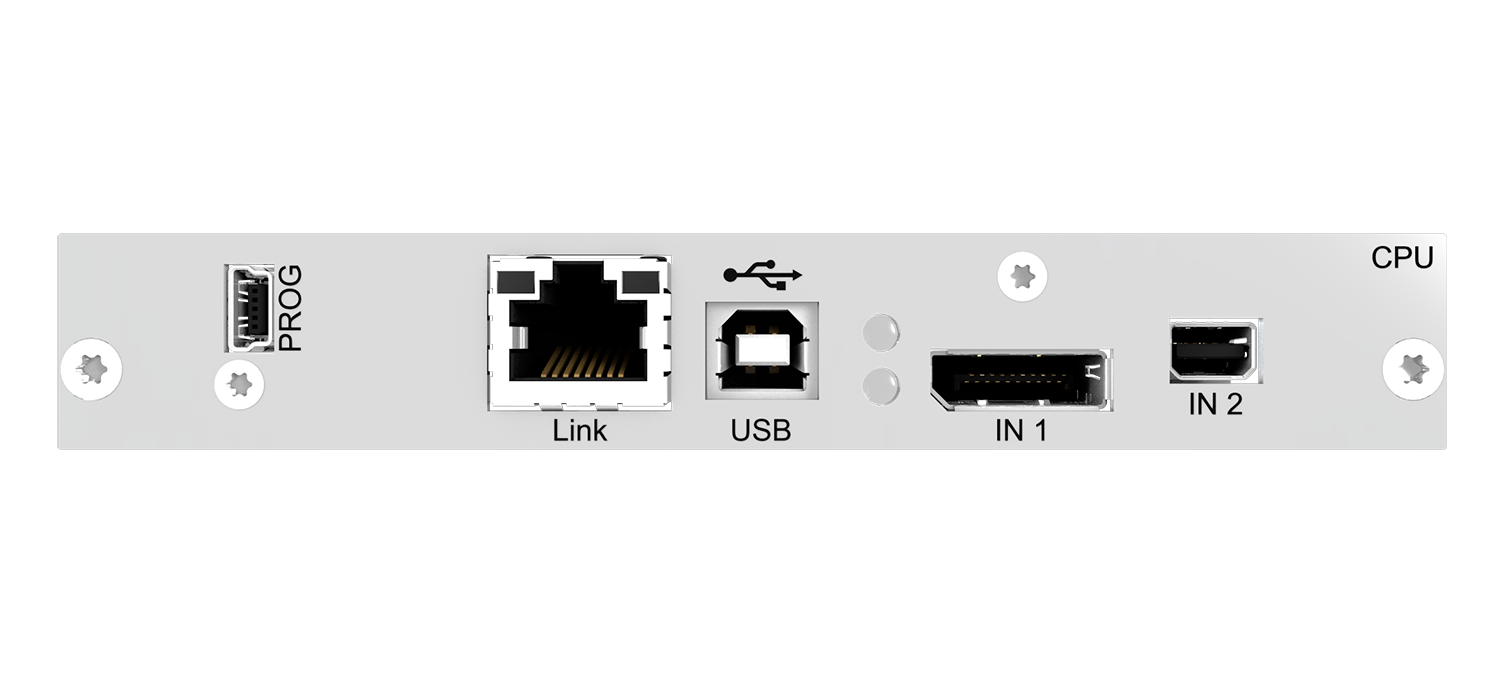

 | L483-B2HC | Draco vario CPU模块DP1.1，DH，4K30 或 2x1080p，USB HID，Cat X 1G |

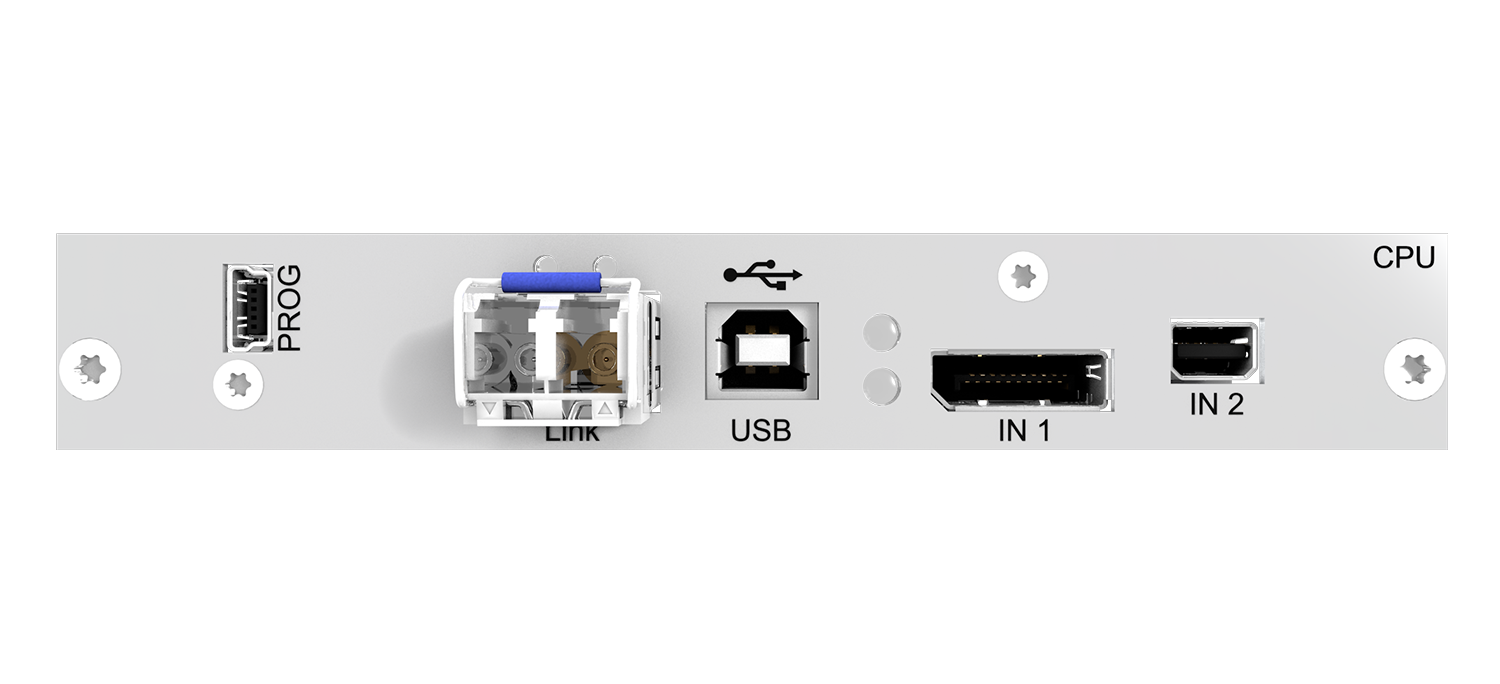

 | L483-B2HS | Draco vario CPU模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 1G |

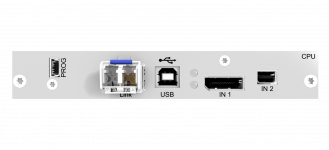

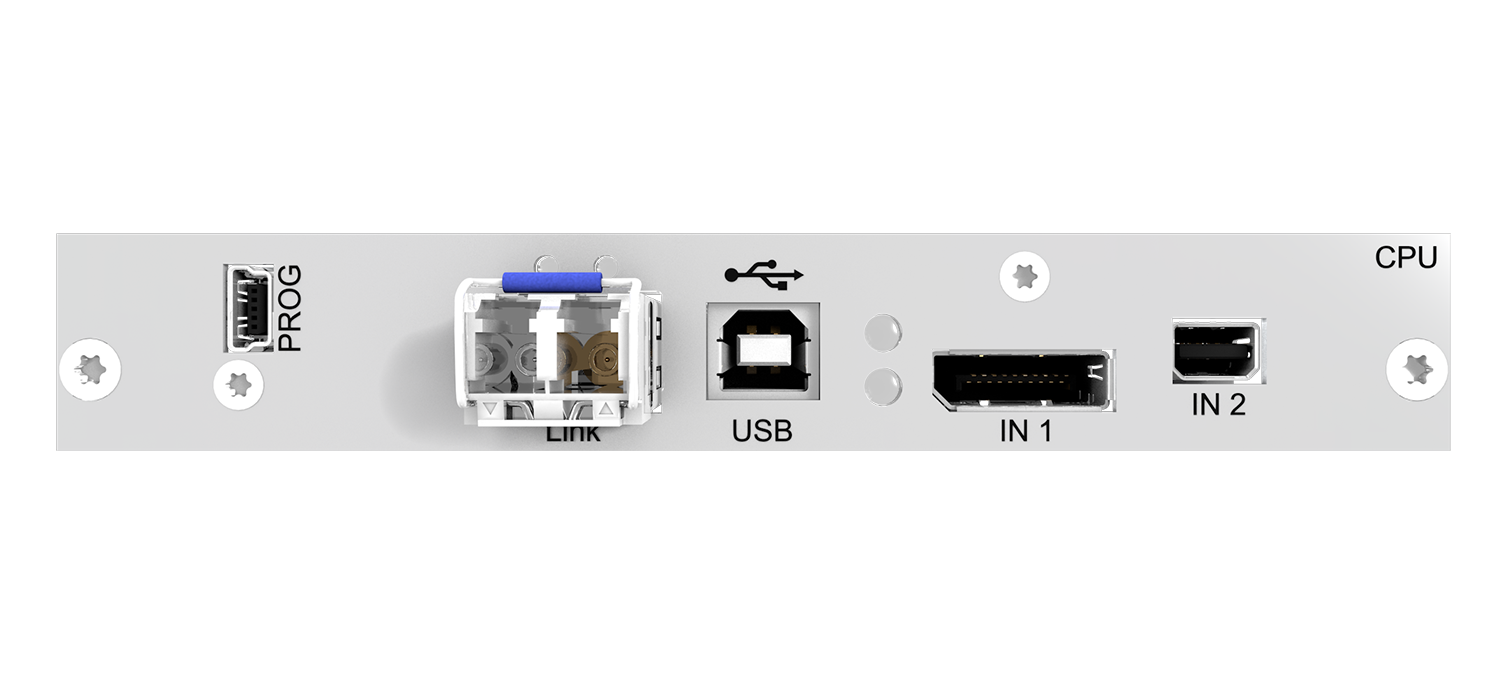

 | L483-B2HX | Draco vario CPU模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 3G |

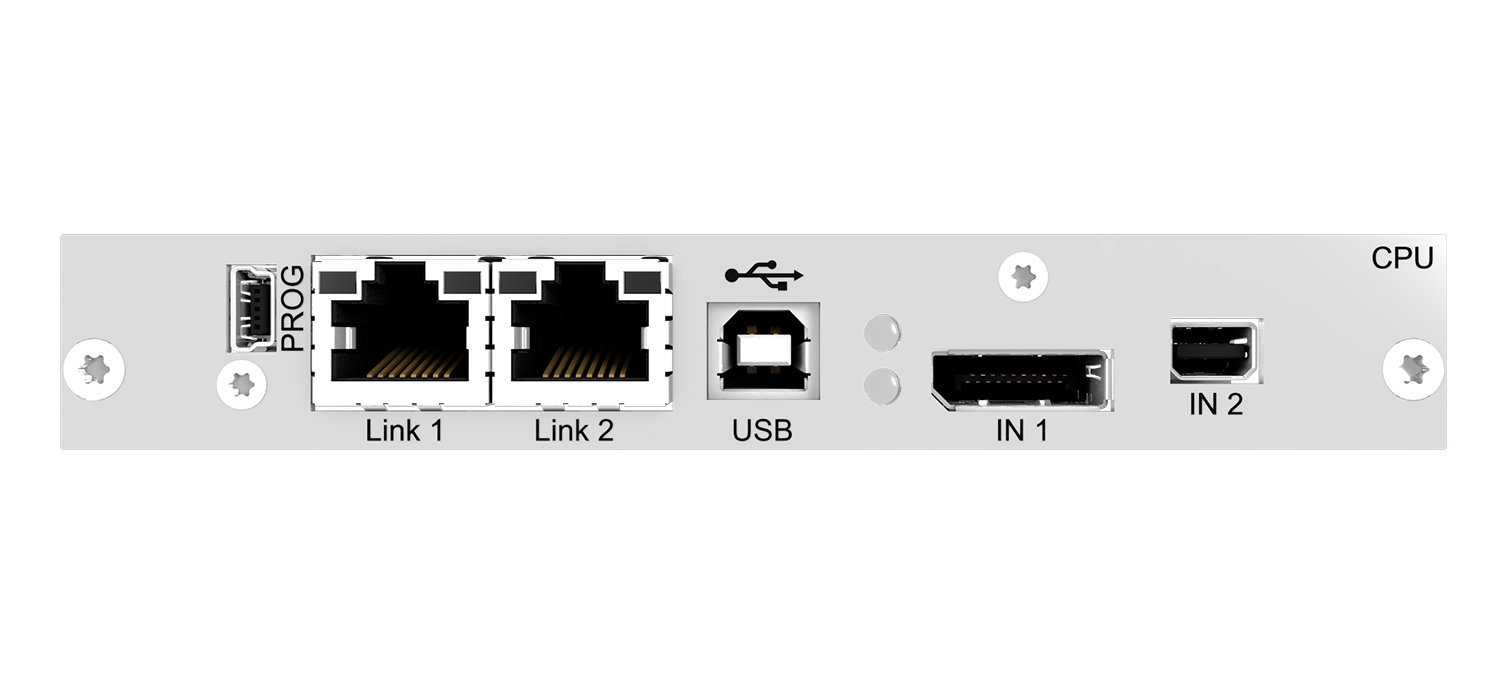

 | L483-B2HCR | Draco vario CPU模块DP1.1，DH，4K30 或 2x1080p，USB HID，Cat X 1G，链路冗余 |
 | L483-B2HSR | Draco vario CPU模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 1G，链路冗余 |

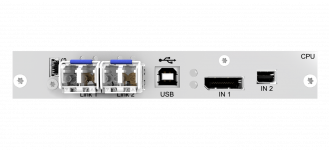

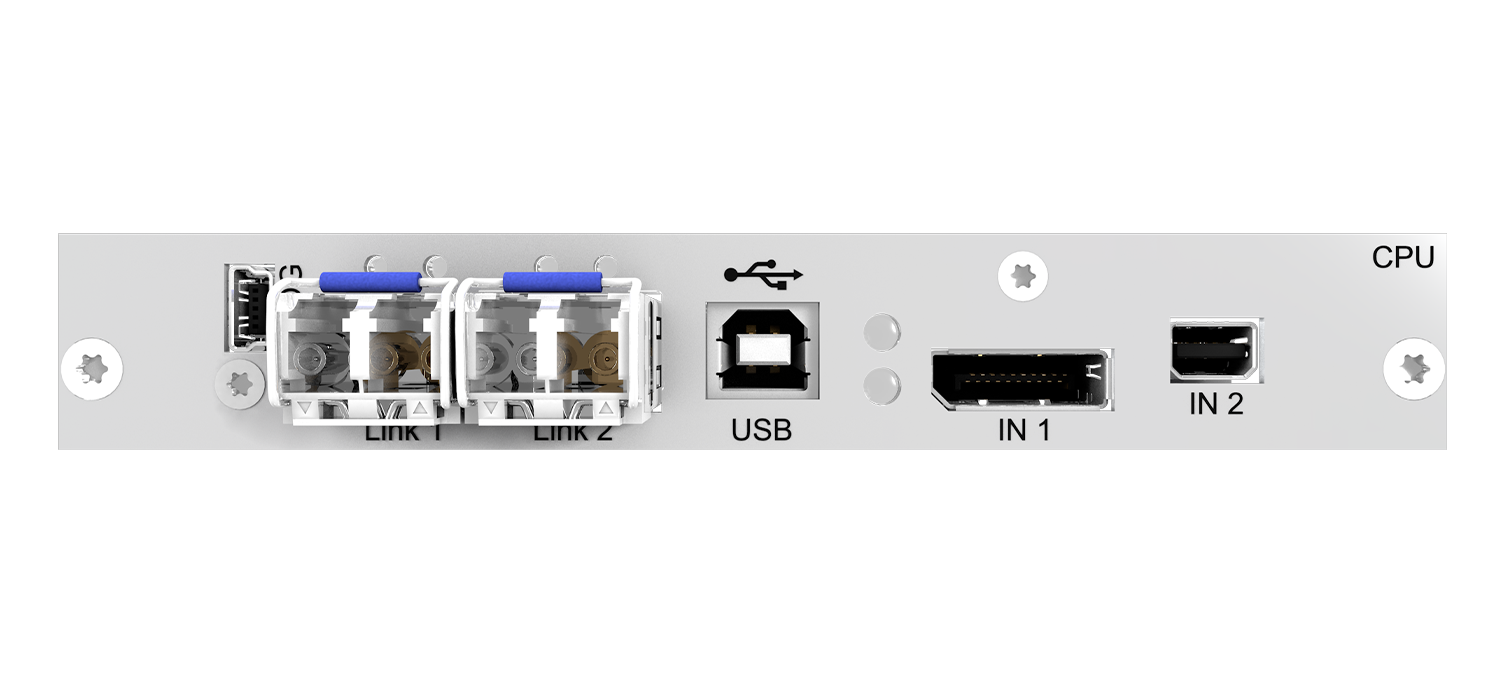

 | L483-B2HXR | Draco vario CPU模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 3G，链路冗余 |
CON-Unit:
All Variations
| Image | Modell | Description |
|---|---|---|

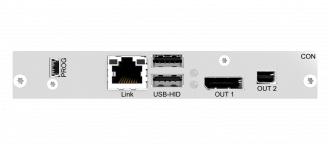

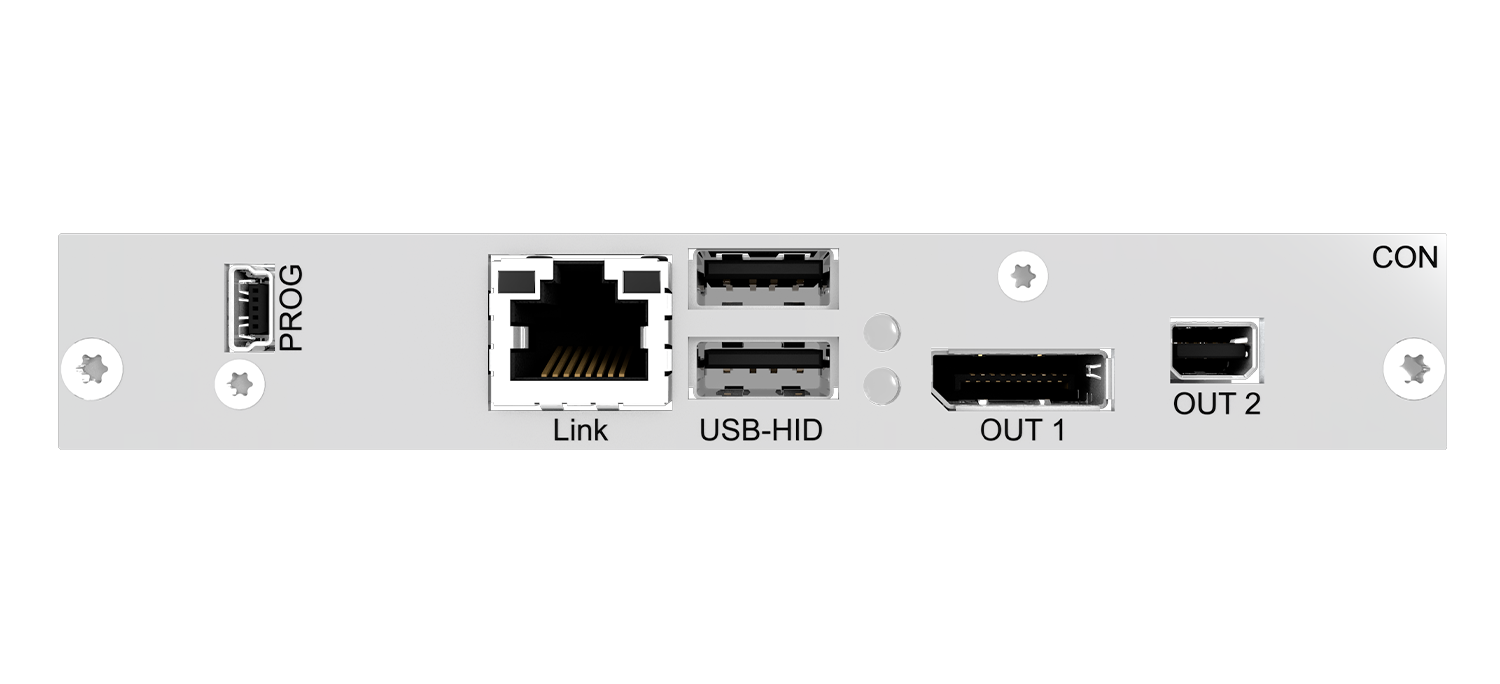

 | R483-B2HC | Draco vario CON模块DP1.1，DH，4K30 或 2x1080p，USB HID，Cat X 1G |
 | R483-B2HS | Draco vario CON模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 1G |

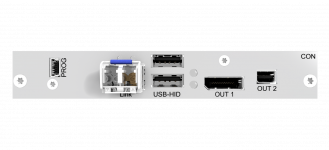

 | R483-B2HX | Draco vario CON模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 3G |

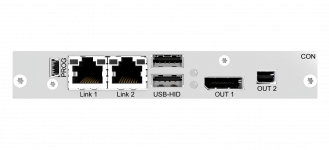

 | R483-B2HCR | Draco vario CON模块DP1.1，DH，4K30 或 2x1080p，USB HID，Cat X 1G，链路冗余 |

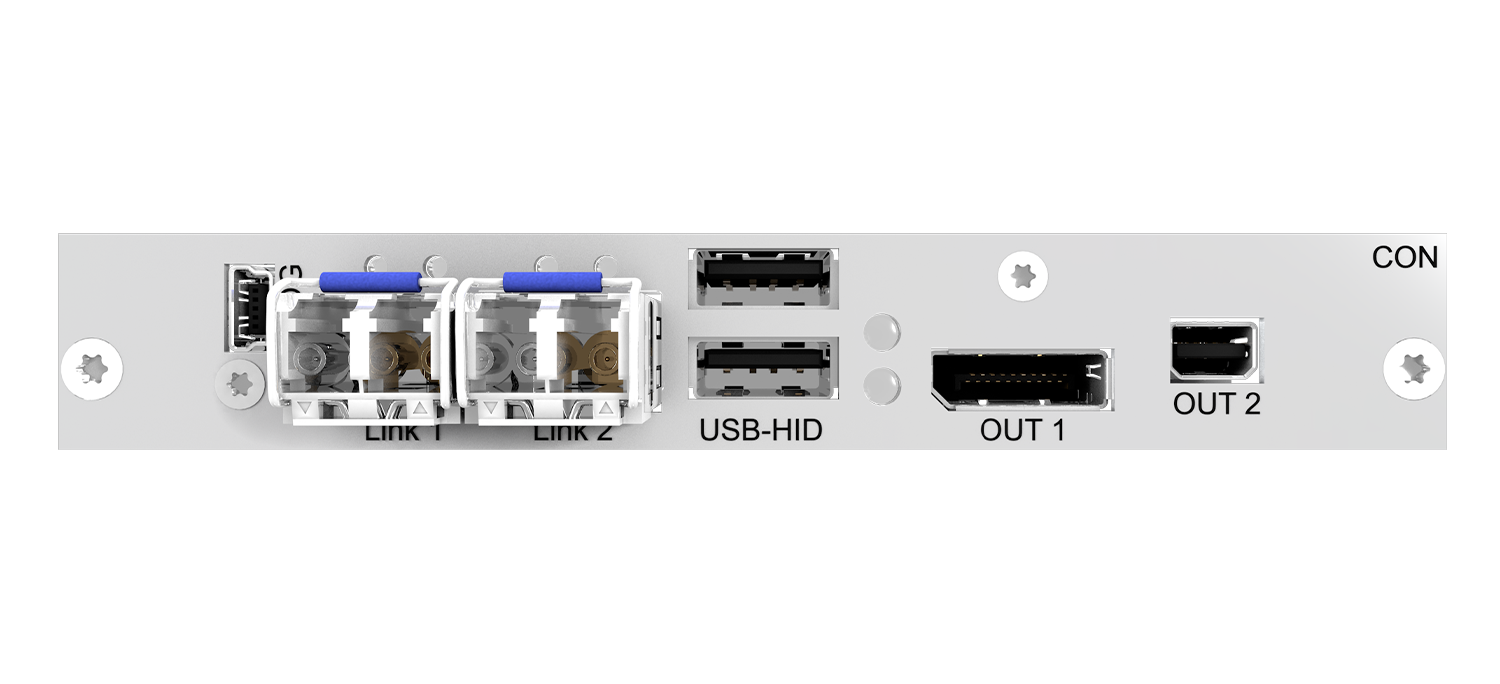

 | R483-B2HSR | Draco vario CON模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 1G，链路冗余 |
 | R483-B2HXR | Draco vario CON模块DP1.1，DH，4K30 或 2x1080p，USB HID，光纤LC SM 3G，链路冗余 |

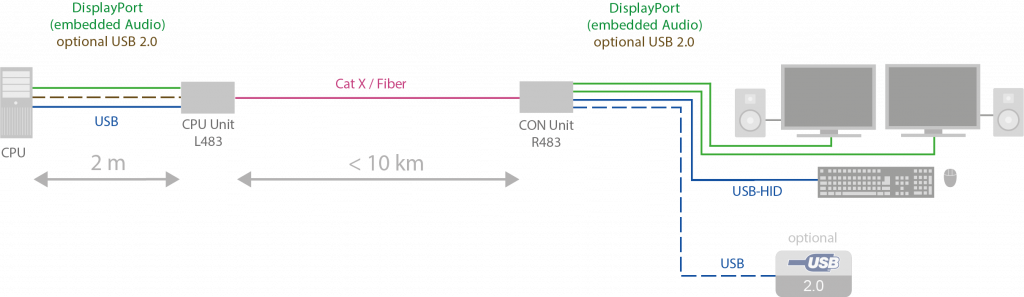

系统图
系统图
Draco vario DisplayPort 1.1 DH (483系列)
