DRACO TERA ENTERPRISE

Draco tera enterprise 是一种高性能的模块化矩阵系统,用于通过Cat X、光纤和SDI进行高清视频、音频和数据的双向信号分配。最多可提供48、80、160、288和576个I / O端口

模块化和可扩展的KVM矩阵切换器

模块化和可扩展的KVM矩阵切换器

Draco tera enterprise (480系列)

Draco tera enterprise是完美的高性能、模块化路由系统,可通过Cat X、多模或单模光纤在单个框架内支持多达576个I/O端口,完成高清晰度视频、音频和数据的带内信号分发。

Draco tera enterprise在设计时考虑了性能和灵活性,提供了巨大的可扩展性和经济高效性。每个端口都可以由用户配置为输入或输出,可从一个 CPU 扩展到多个工作站,或者多个 CPU 由单个工作站控制台管理。

对于关键任务型部署,Draco tera矩阵切换器是理想的选择。Draco tera enterprise的多级冗余概念为24/7操作提供了最高级别的可靠性。每个Draco tera enterprise机箱都支持完全冗余的电源和可热插拔的模块,以提供全面的服务和现场升级,且不会中断信号流。Draco tera enterprise与所有IHSE扩展器兼容。

产品详情

产品详情

Draco tera enterprise (480系列)
  • 可扩展且灵活的架构
  • 关键组件可热交换
  • 即时切换
  • 无延迟的视频传输
  • Flex-Port技术用于动态端口分配
  • 混合匹配(光纤端口可以与Cat-X端口切换,反之亦然)
  • 矩阵级联选项允许通过级联线进行多矩阵连接
  • 多信号支持:KVM,USB 2.0 / 3.0,SDI(SD / HD / 3G)
  • 可以通过矩阵对扩展器进行远程更新
  • API服务,用于与媒体中控连接
  • 多屏控制(新固件支持最多8个端口)
  • LDAP用户管理
  • SNMP和Syslog监控

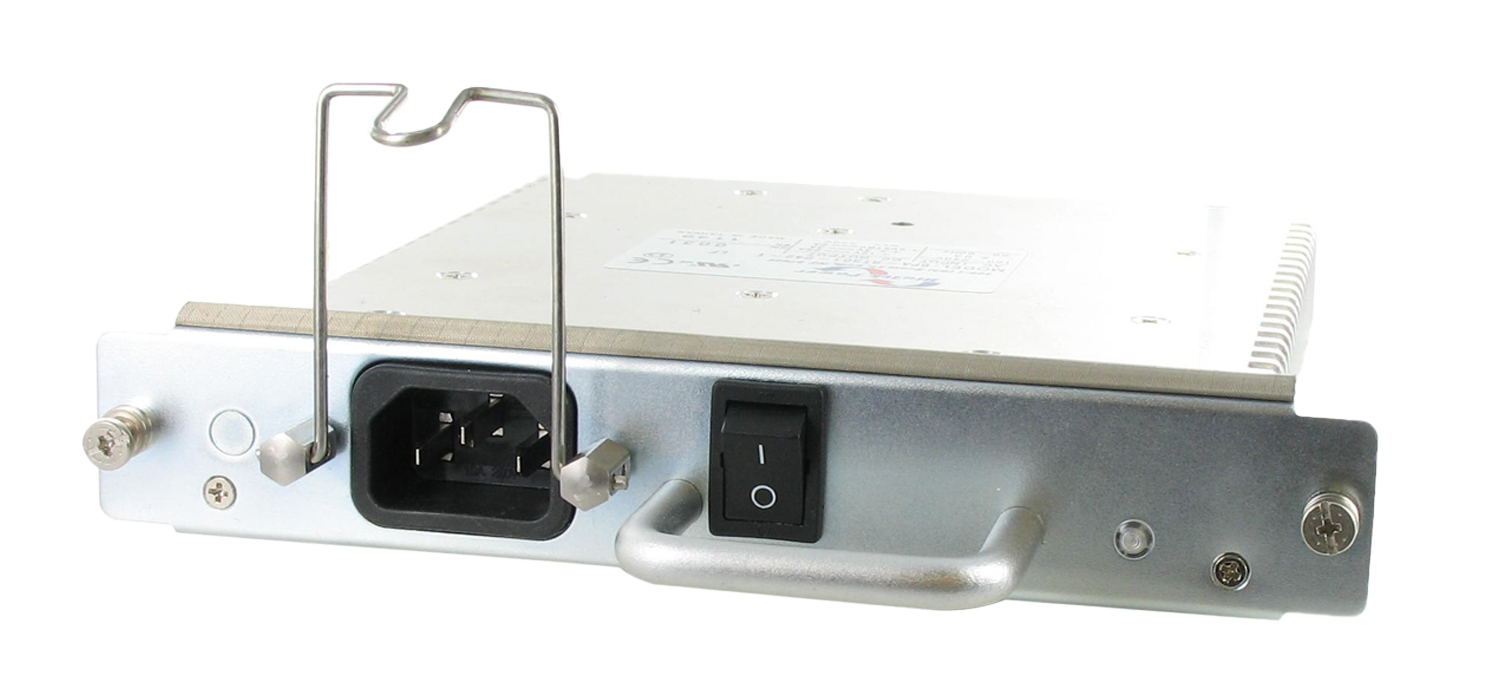

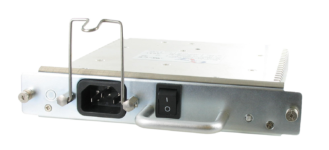

  • 冗余电源
  • 支持全部或部分矩阵冗余

规格

Draco tera enterprise (480系列)
KVM
输入输出
Cat X
Cat X XV
Fiber
Fiber XV
距离
140米
100米
10公里
5公里
带宽
1G
3G
1G
3G
支持的信号:
DisplayPort、HDMI、DVI-D、DVI-I、USB 2.0、USB-HID、RS232、RS422、模拟/数字或平衡音频

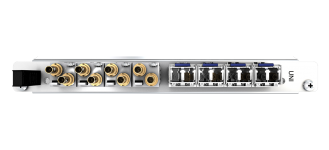

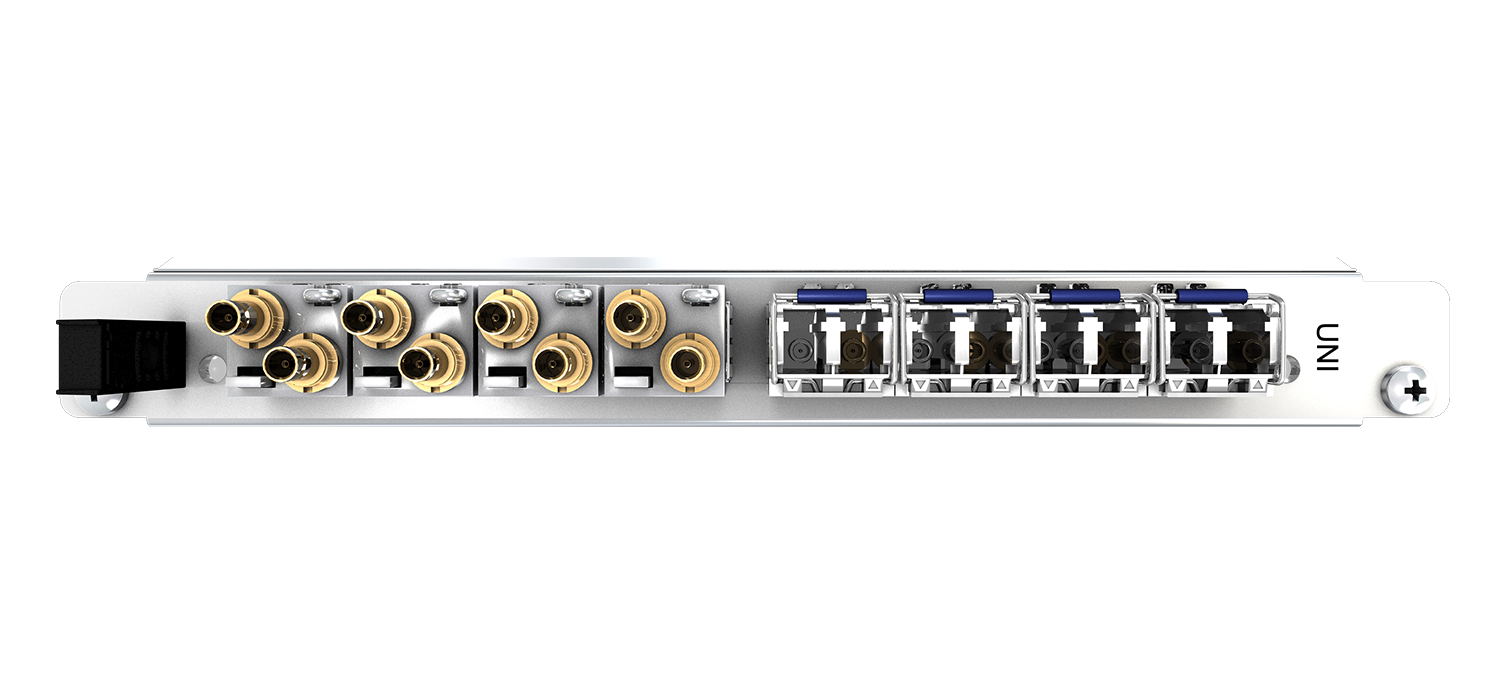

通用 (KVM / SDI)
输入输出
单模光纤
同轴电缆
距离
100米
100米
带宽
6G
6G
支持的信号:
USB 3.0、SDI

零件号

零件号

Draco tera enterprise (480系列)

All Variations

ImageModell:Description
K480-152-R1具有152个端口的Draco Tera Enterprise(基本配置包括1个控制模块和2个电源单元),9 RU,空机箱配置。可选用于冗余/自动故障恢复的备用控制模块。

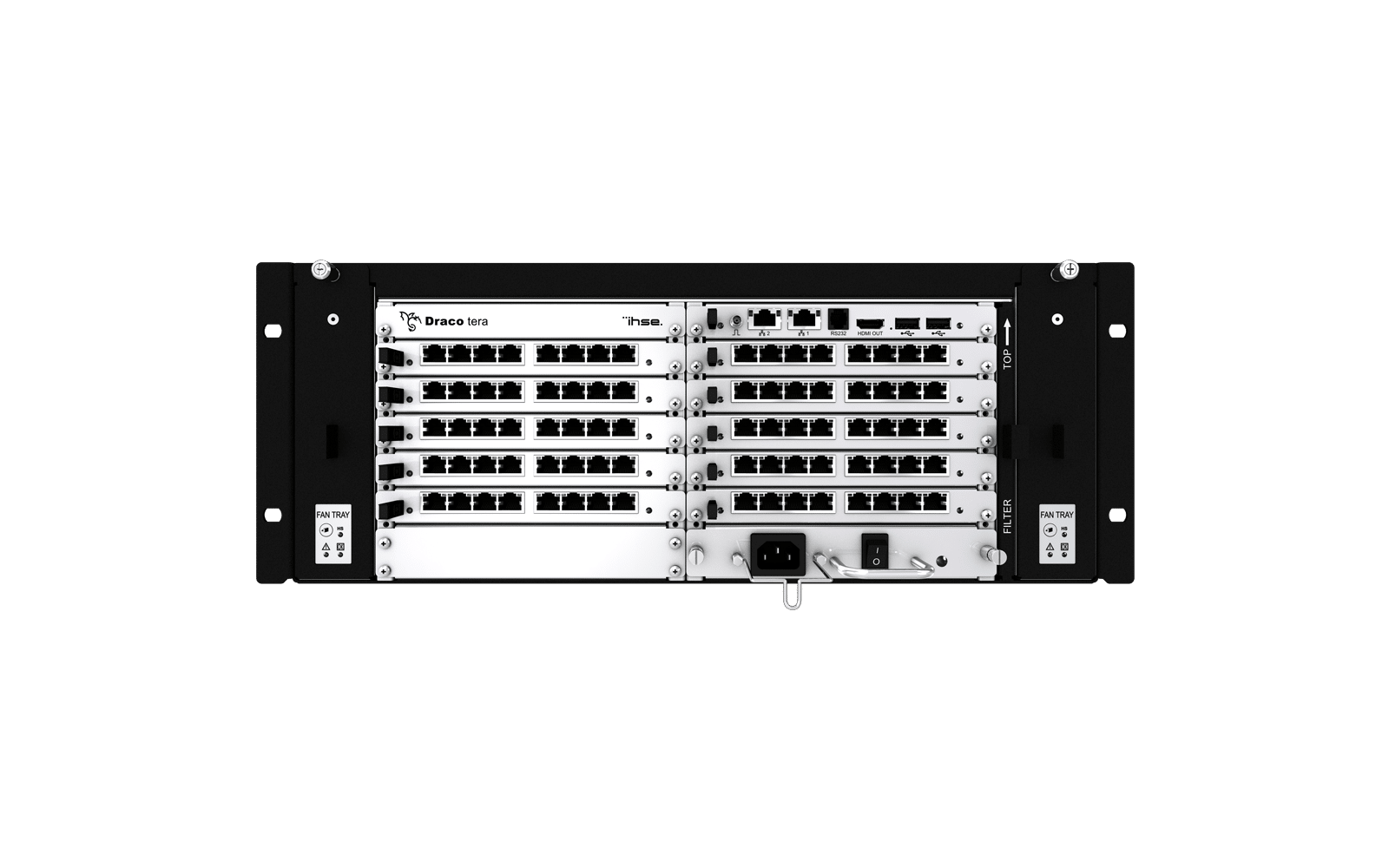

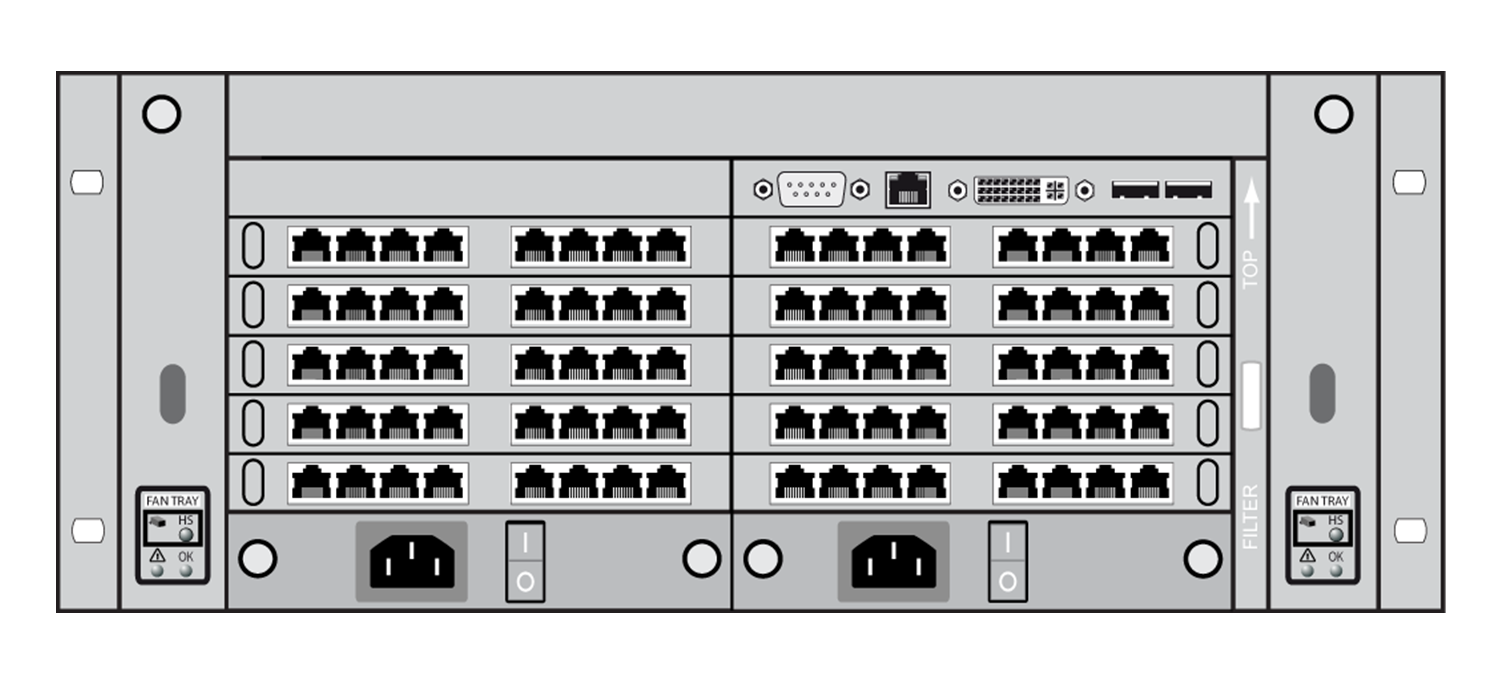

K480-080-R1具有80个端口的Draco Tera Enterprise(基本配置包括1个控制模块和1个电源单元),4 RU,空机箱配置

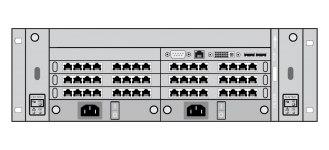

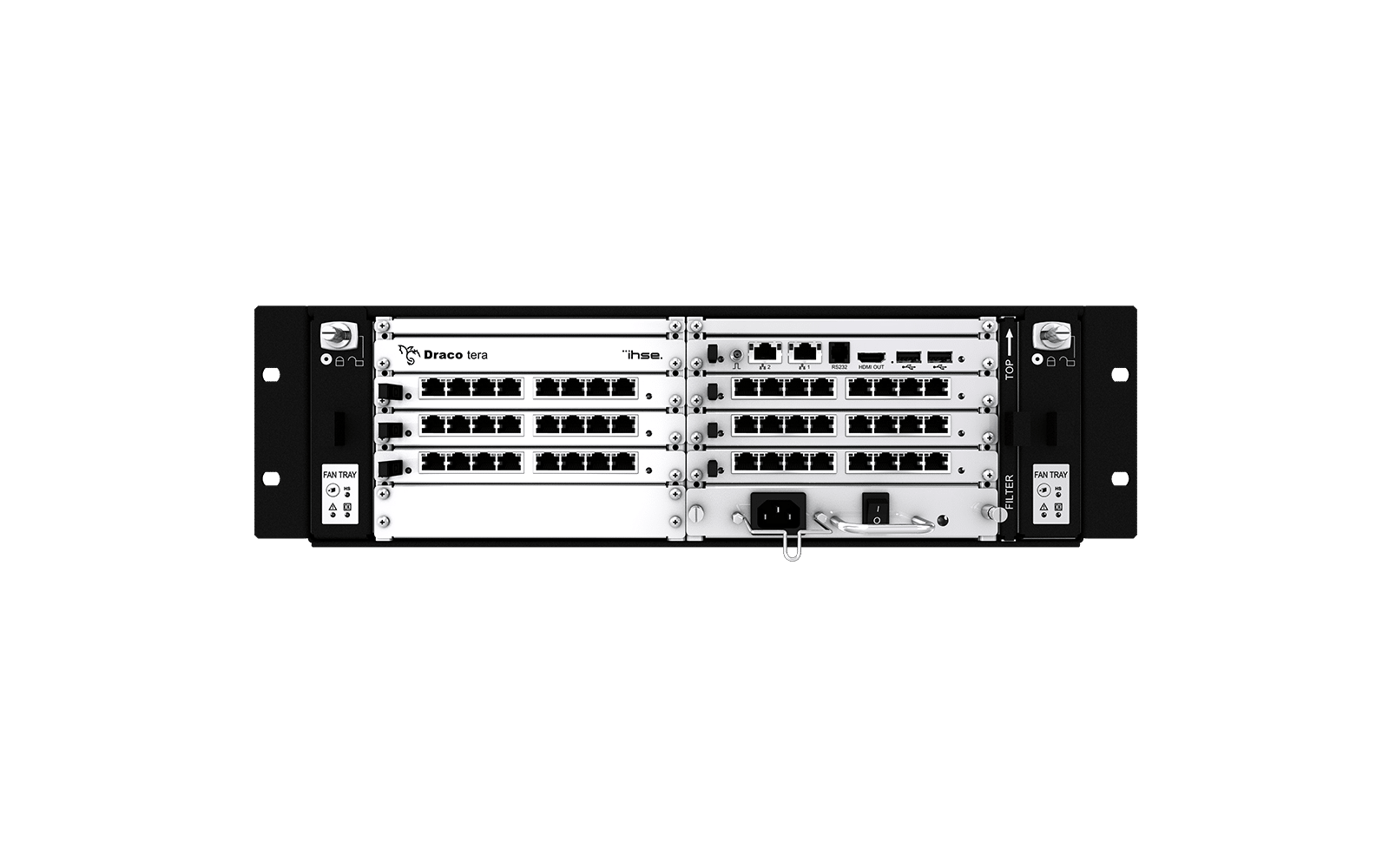

K480-048-R1具有48个端口的Draco Tera Enterprise(基本配置包括1个控制模块和1个电源单元),3 RU,空机箱配置

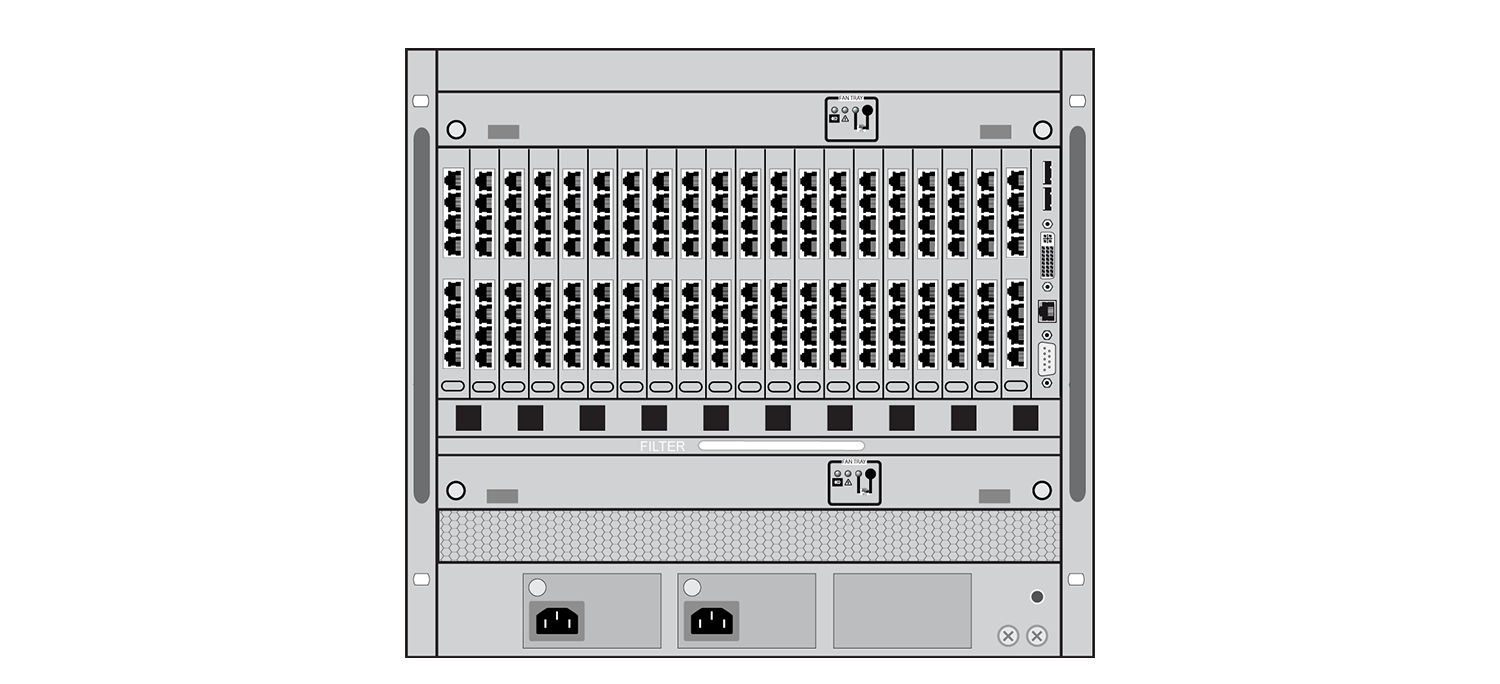

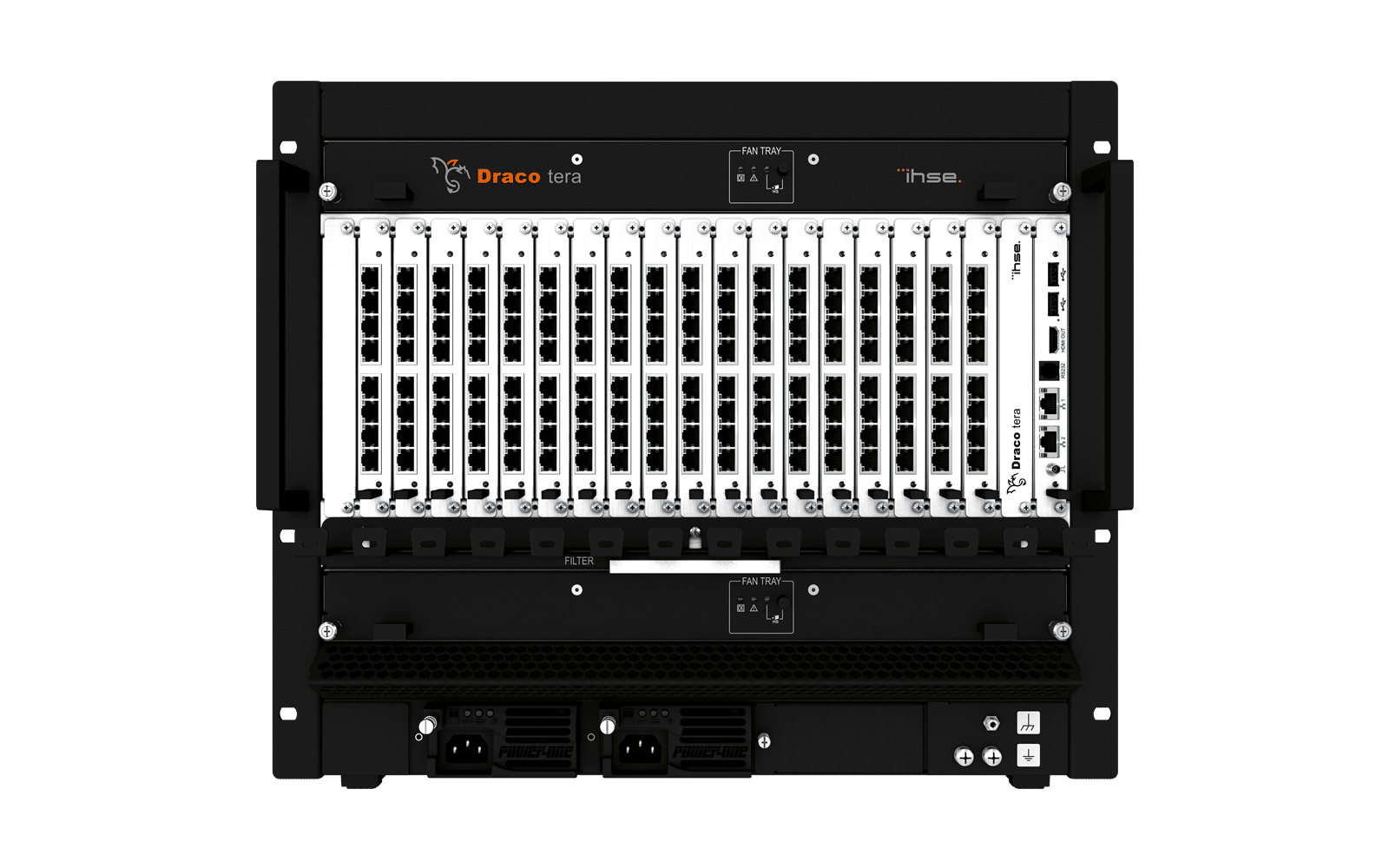

K480-160-R1具有160个端口的Draco Tera Enterprise(基本配置包括1个控制模块和2个电源单元),9 RU,空机箱配置

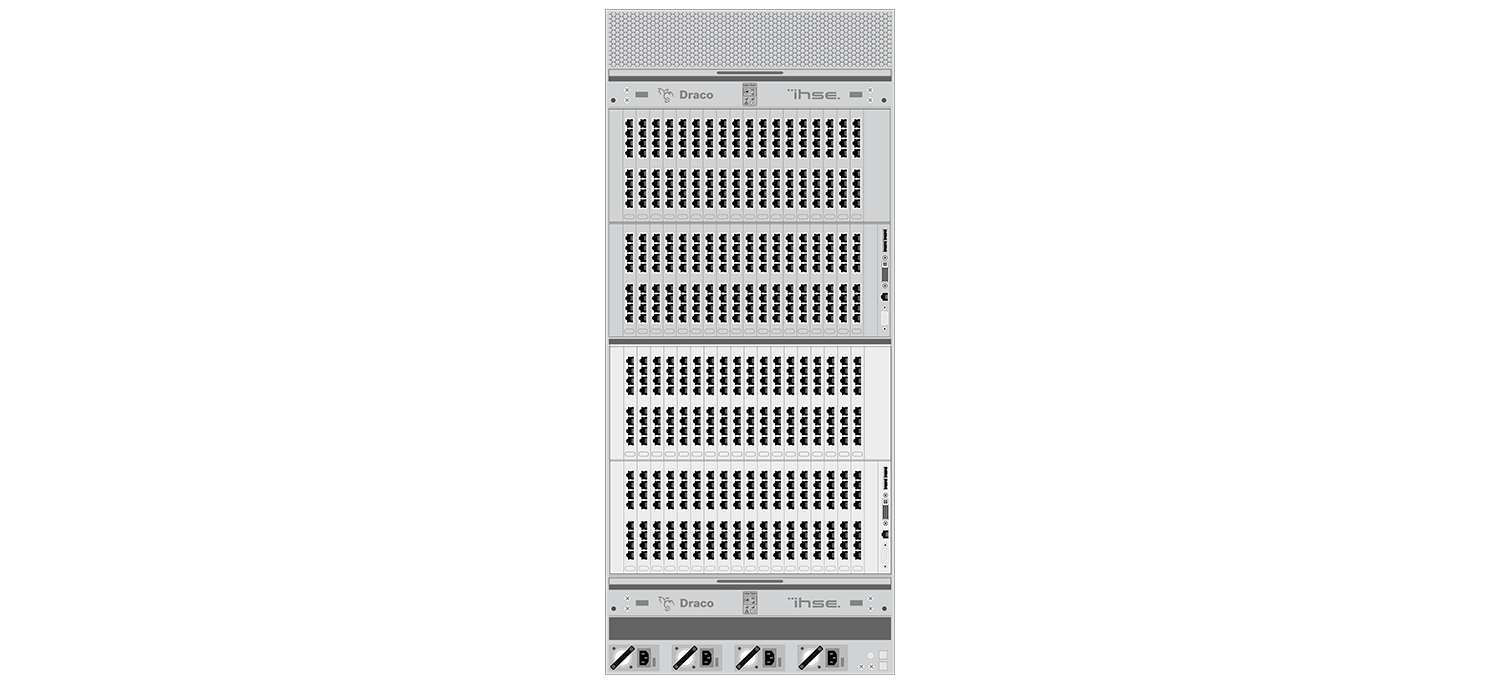

K480-576S-R1具有576个对称端口的Draco tera Enterprise,2组288端口(288个输入/ 288个输出),(基本配置包括2个控制模块和2个电源单元),25 RU,空机箱配置

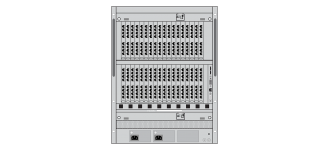

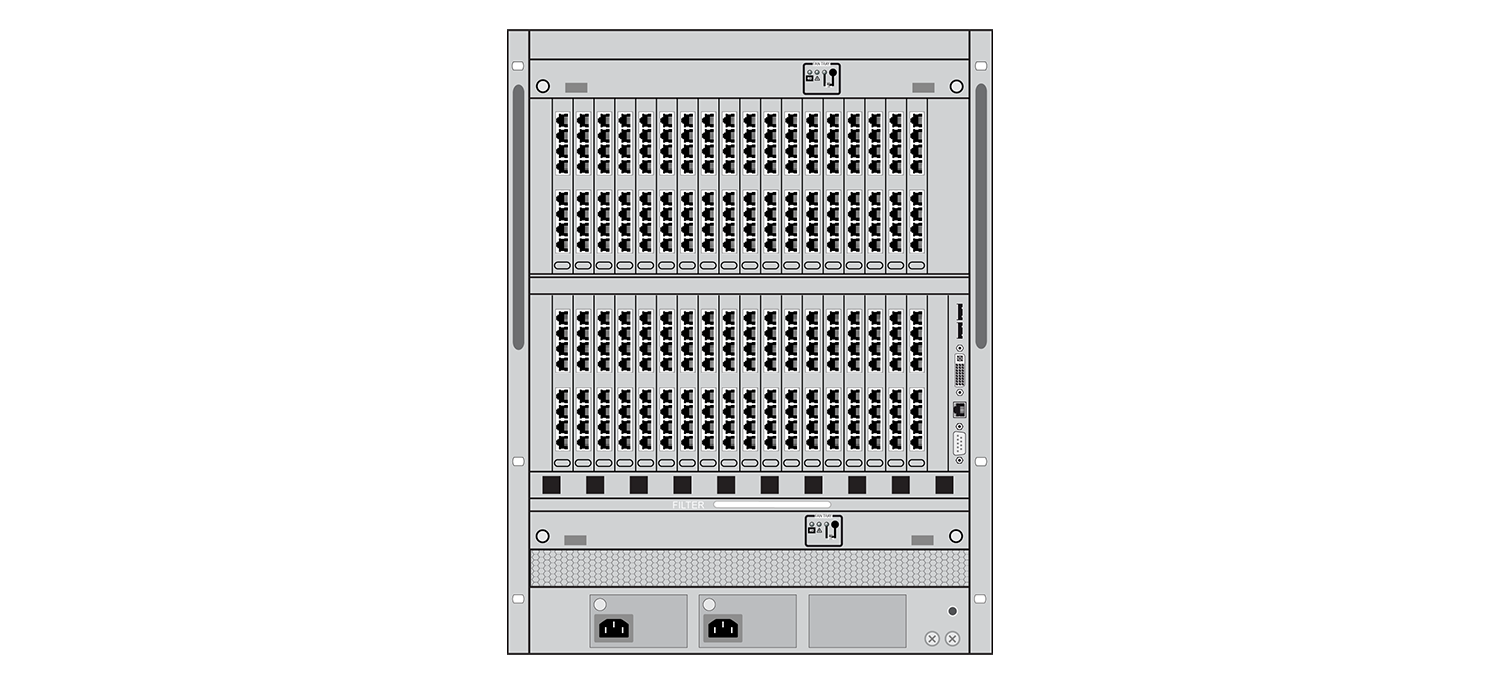

K480-288-R1具有288个端口的Draco Tera Enterprise(基本配置包括1个控制模块和2个电源单元),13 RU,空机箱配置

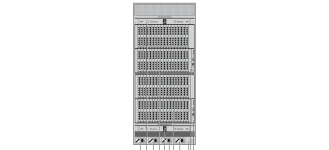

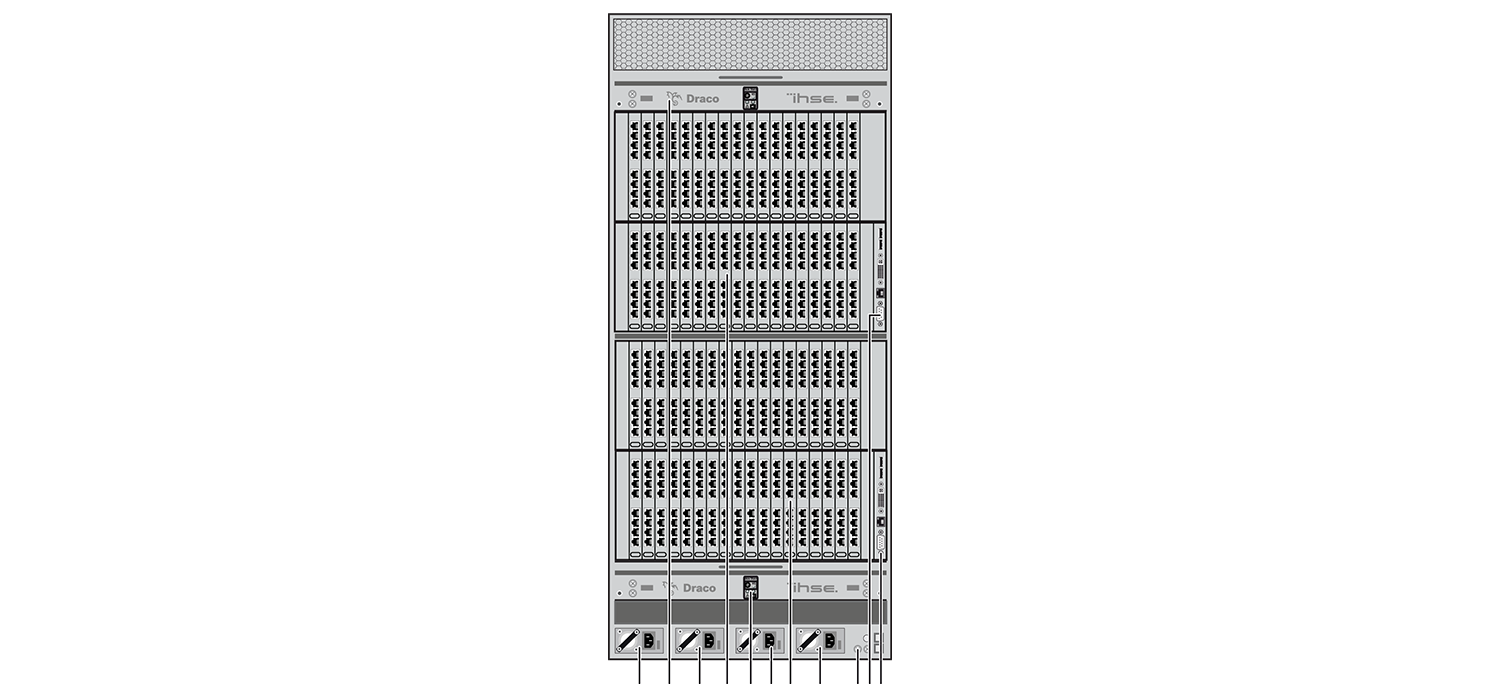

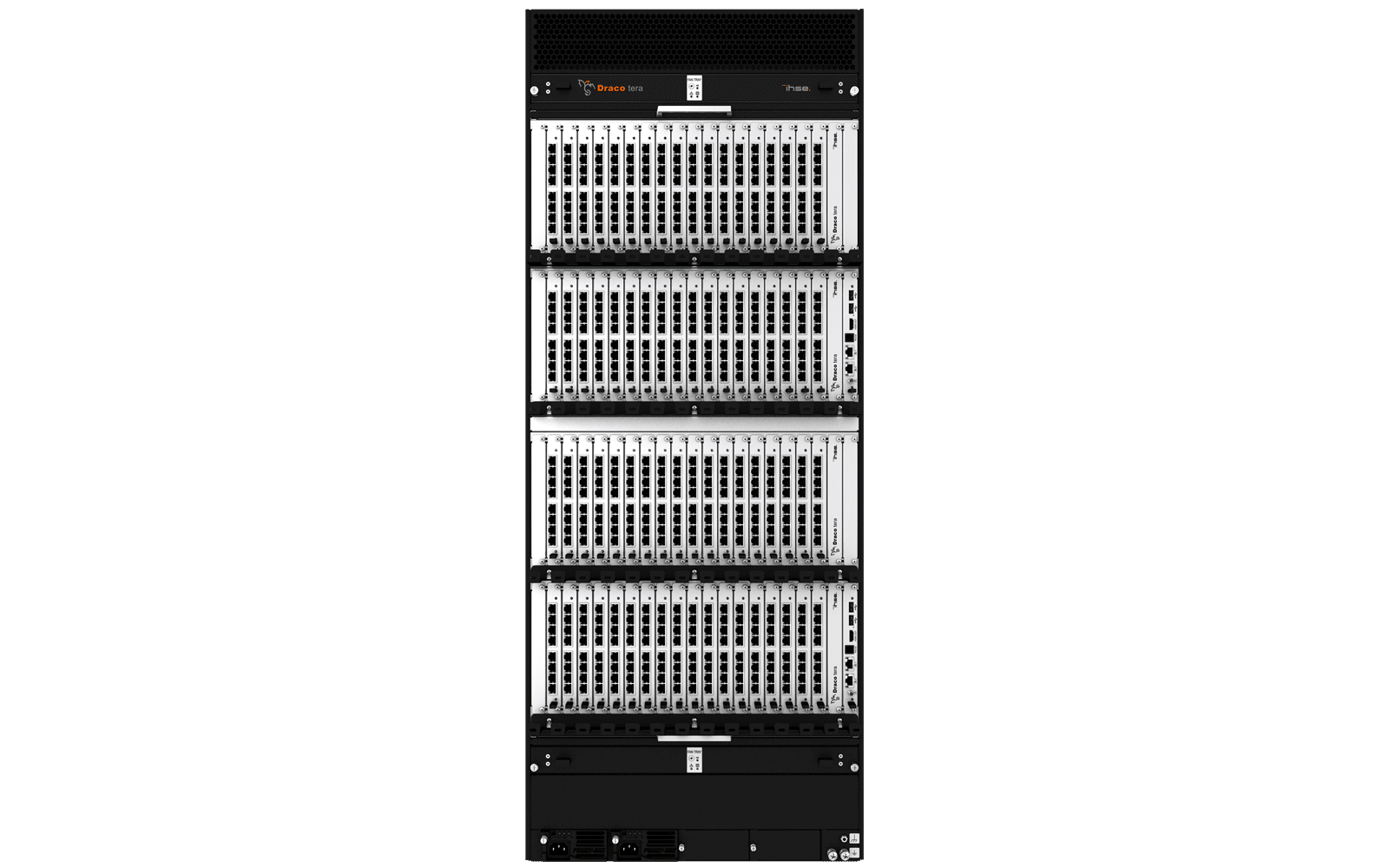

K480-576-R1具有576个端口的Draco Tera Enterprise(基本配置包括2个控制模块和2个电源单元的基本单元),25 RU,空机箱配置

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

资料下载

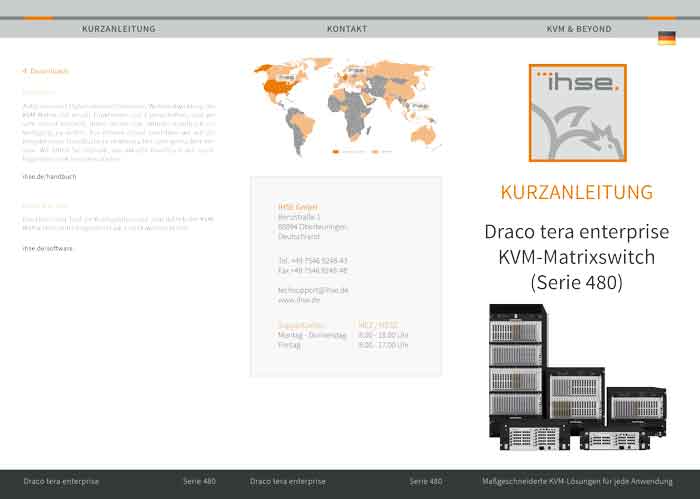

Draco tera enterprise (480系列)

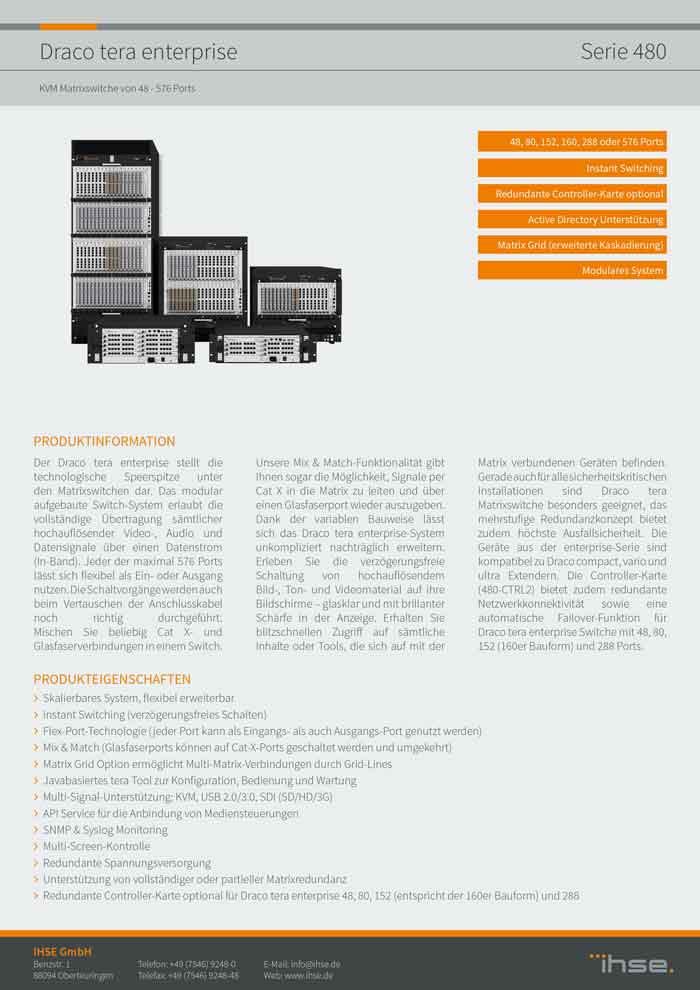

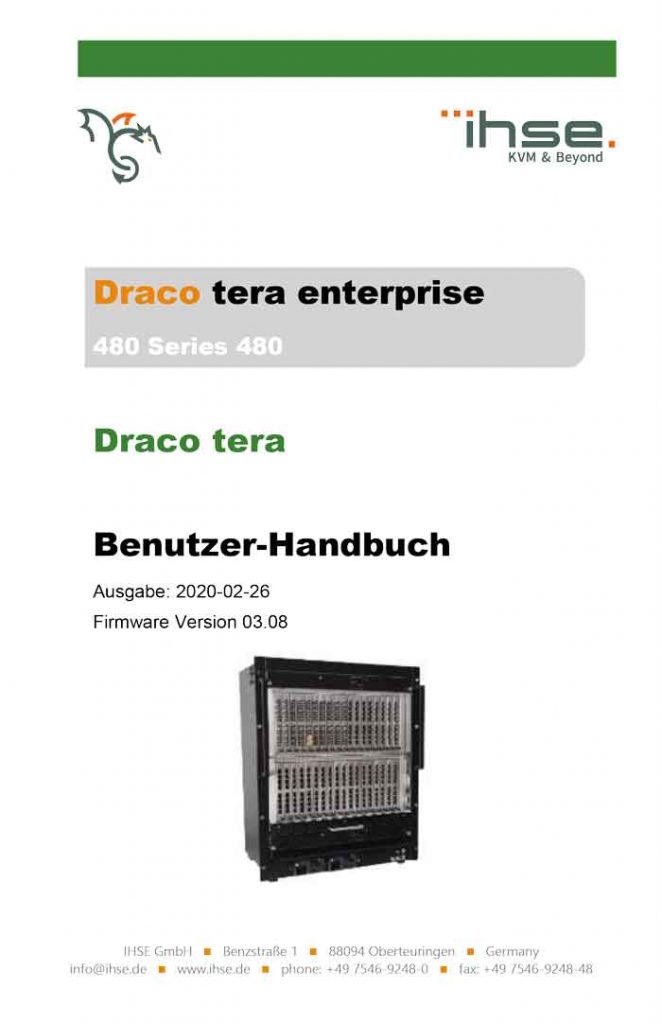

Draco Tera enterprise

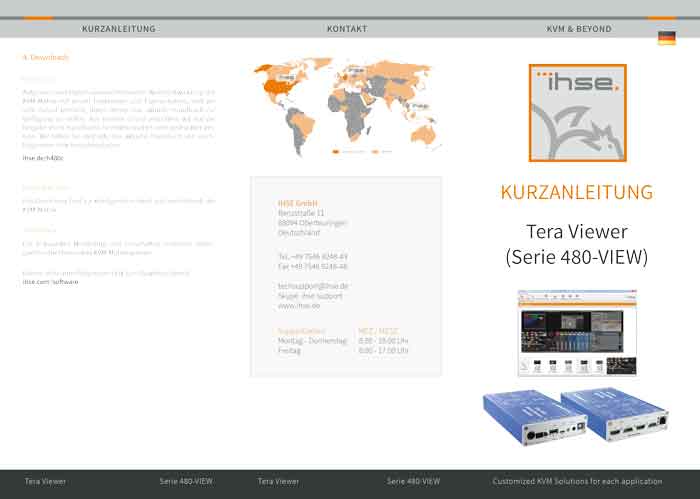

Tera viewer
Draco Tera enterprise

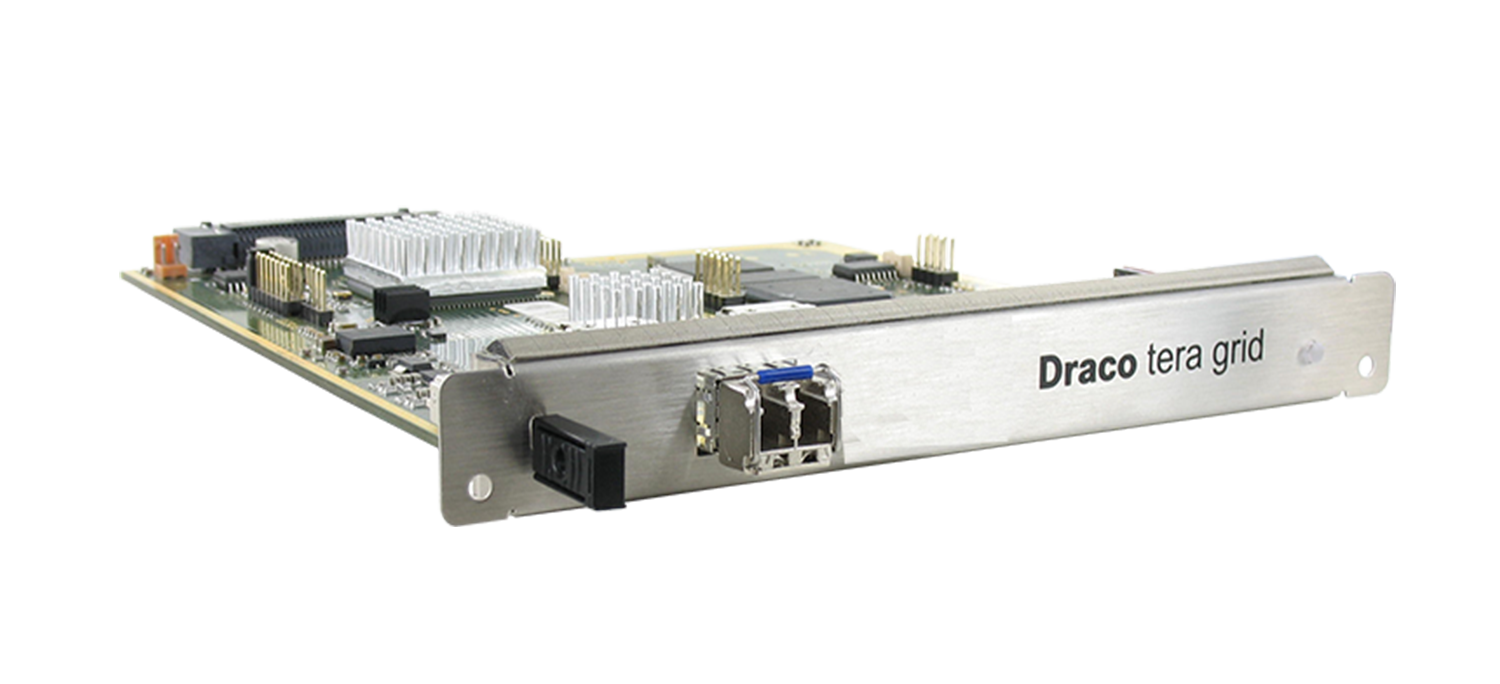

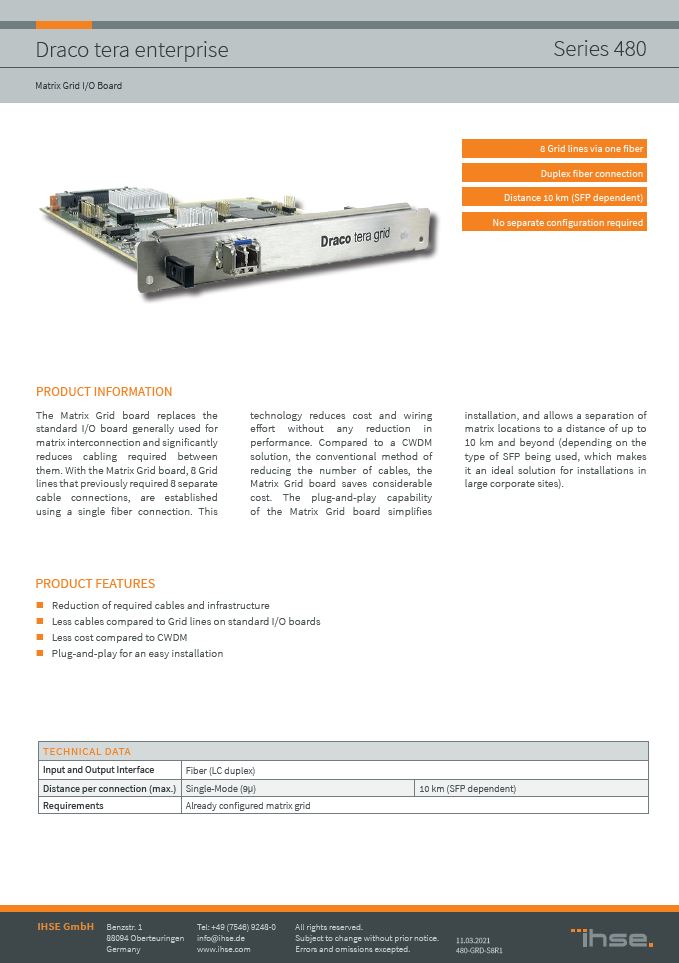

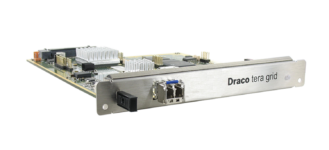

网格I/O板矩阵

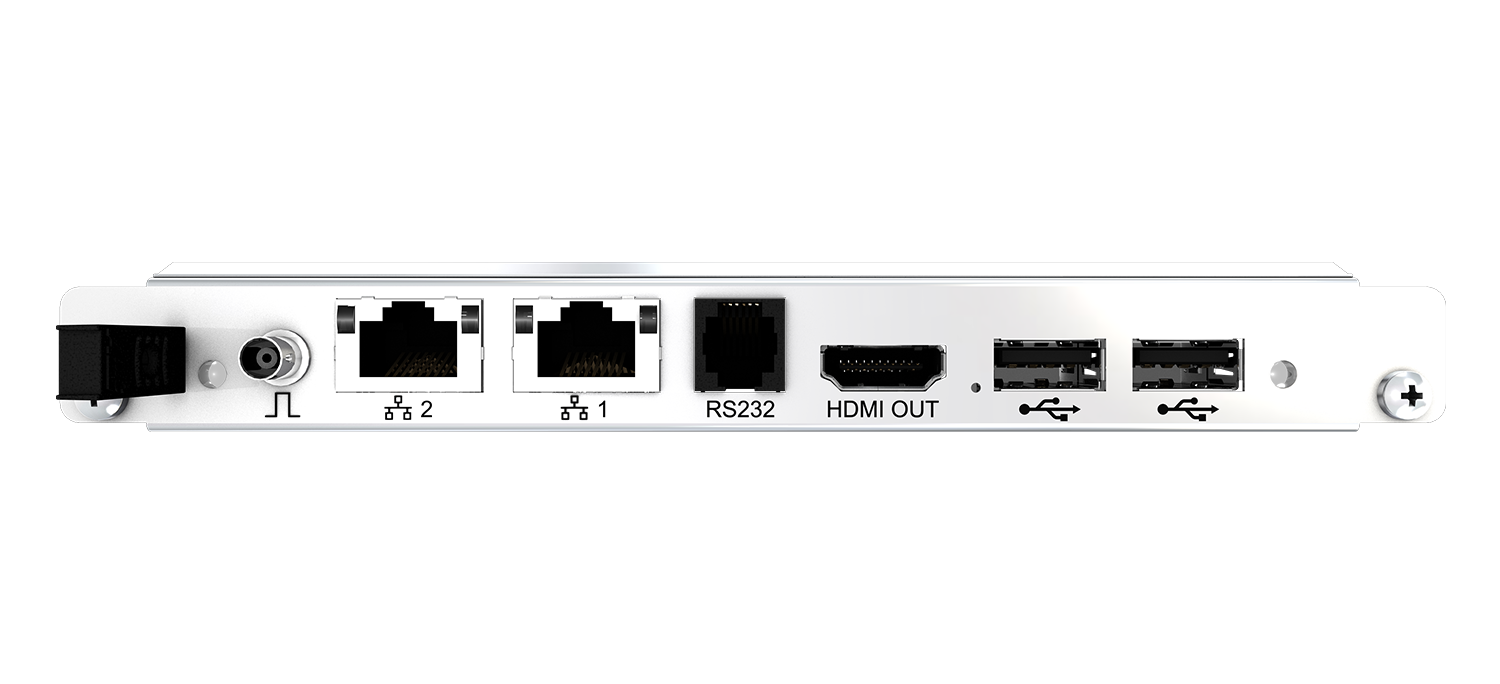

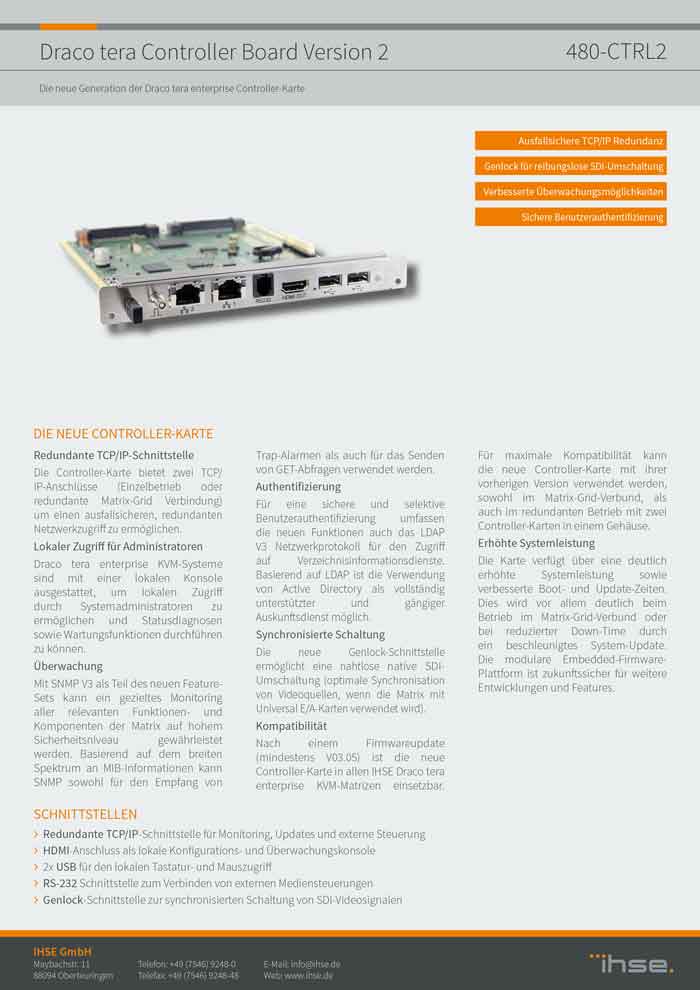

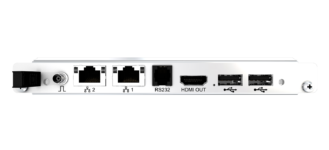

控制器板版本2

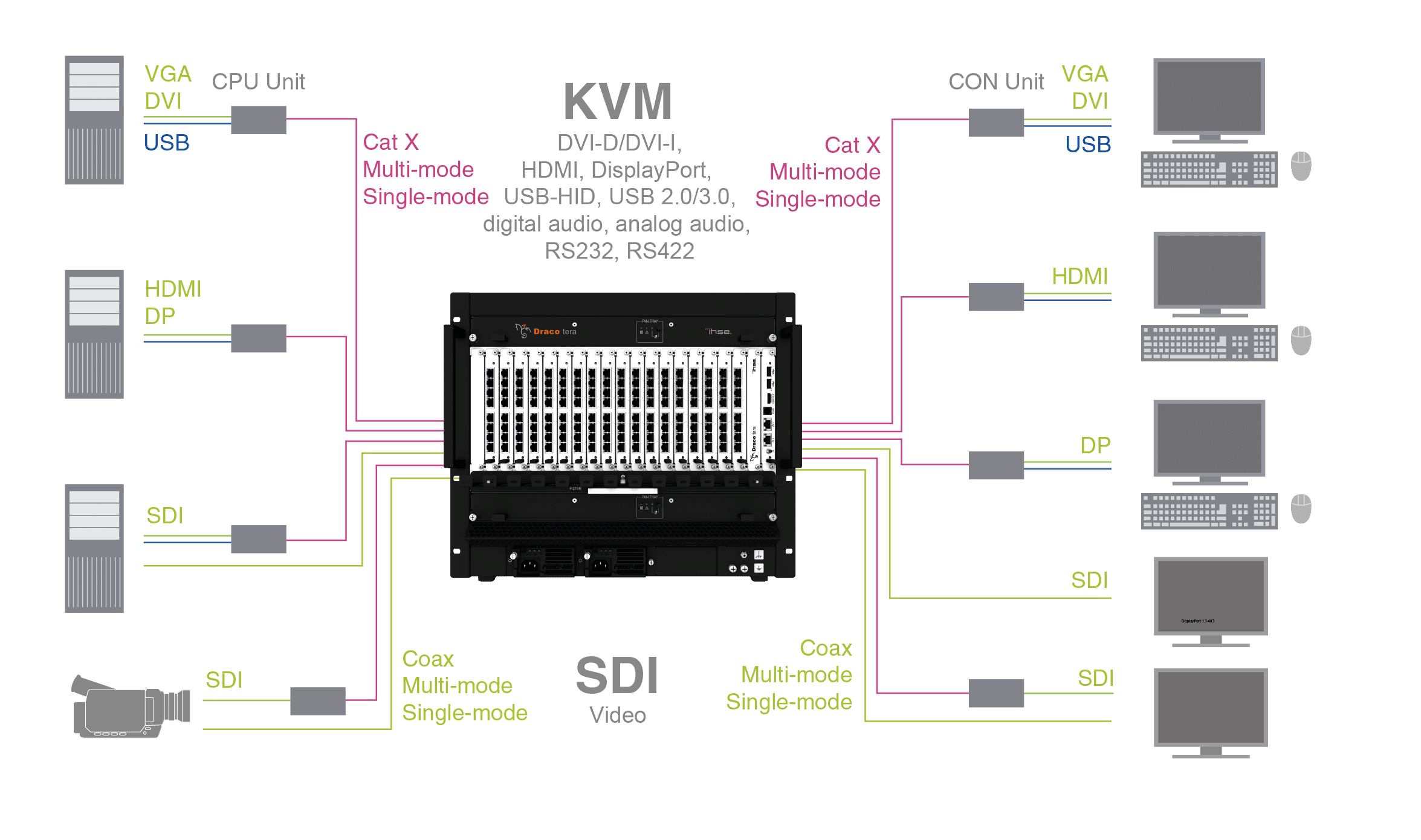

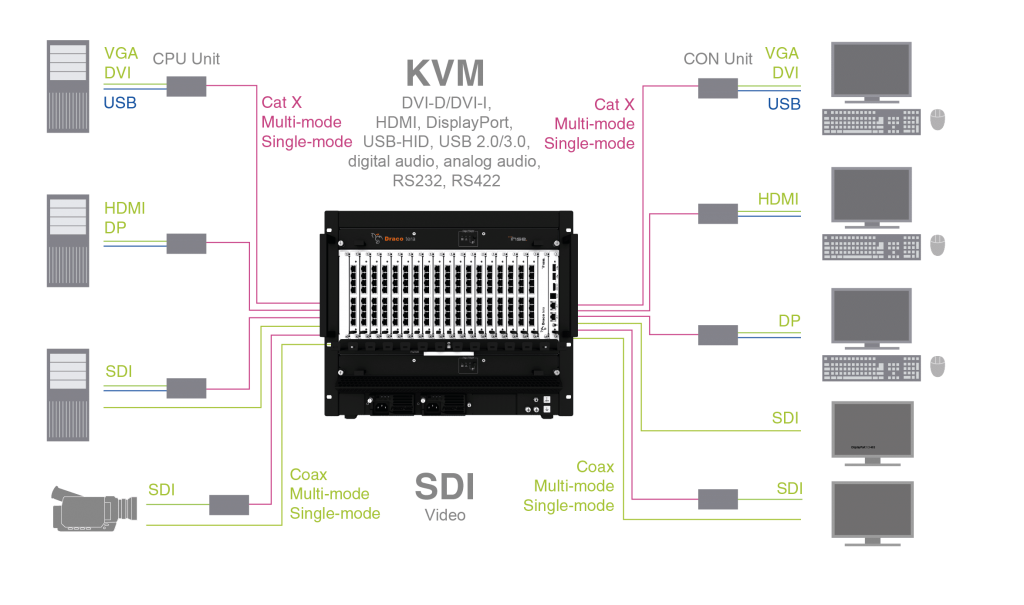

系统图

系统图

Draco tera enterprise (480系列)
