DRACO TERA COMPACT

具有8个端口的Draco tera compact矩阵切换器，特别适合中小型安装。通过光纤和Cat-X连接，它以极具吸引力的价格提供了高性能。

产品详情
规格
零件号
资料下载
系统图

紧凑型KVM矩阵切换器

紧凑型KVM矩阵切换器

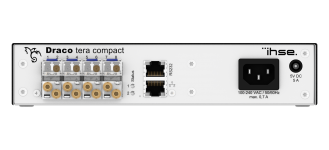

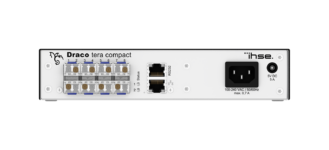

Draco tera compact (系列480c)

Draco tera compact切换器是专门为较小的KVM需求而设计的，使用的是大型Draco tera enterprise系统中的相同技术。

这些型号可支持 8 个端口，提供 Cat X、光纤、XV 光纤或通用端口的组合。基于小尺寸封装，经济高效的框架可与所有 Draco 扩展器模块一起使用，这些组合选项产生了能够想象的最灵活的 KVM 解决方案。使用屏幕显示 (OSD) 或通过功能增强的 Draco tera Tool设置和配置矩阵是一项简单的操作。扩展器可适应各种信号格式，Draco tera compact 可通过机箱上的任何可用端口自动检测各个单元。只需将扩展器连接到切换器，内部控制软件就会识别并自动将端口配置为 CPU 或CON设备。这种 Flex-Port 技术为系统安装人员节省了大量时间，他们不再需要根据特定 I/O 要求而预先配置端口。该系统包括适用于所有流行格式的即时切换技术，包括 2560 x 2048 50/60Hz和4K 分辨率。各种信号源之间的切换是即时的，而且是瞬间高速的，从而加速和优化了工作流程。

由于占用空间小且设备设计坚固，Draco tera compact是需要 KVM 集中切换的完美 解决方案，并且节省了空间。它特别适用于空间受限的安装，例如转播车、小型工作室、培训室或游艇。



对于中型和大型应用，我们推荐我们的Draco tera flex KVM矩阵交换机系列，其紧凑的1、2或4RU尺寸以及多达160个flex端口；对于安全性至关重要的应用，我们建议使用Draco tera enterprise KVM矩阵系列，最多48、80 ，160、288和576端口–每个端口均可自由定义为输入或输出。

产品详情

产品详情

Draco tera compact (系列480c)
  • 紧凑尺寸，1RU（半宽）
  • Cat X、光纤或同轴电缆的端口连接
  • 即时切换
  • Flex-Port技术（每个端口都可以用作输入和输出端口）
  • 混合匹配（光纤端口可以切换到Cat-X端口，反之亦然）
  • 矩阵级联选项允许进行多矩阵连接
  • 基于Java的Draco-tera Tool用于配置、操作和维护
  • 支持KVM、USB 2.0/3.0、SDI（SD/HD/3G）
  • 远程扩展器可以通过矩阵进行更新
  • 用于连接外部媒体控件的API服务
  • 多屏幕控制
  • LDAP用户管理
  • SNMP和Syslog
  • 冗余电源
  • 支持完全或部分矩阵冗余

规格

Draco tera compact (系列480c)

KVM

输入输出
Cat X
Cat X XV
光纤
光纤 XV
距离
140 m
100 m
10 km
5 km
带宽
1G
3G
1G
3G
支持的信号：
DisplayPort，HDMI，DVI-D，DVI-I，USB 2.0，USB-HID，RS232，RS422，模拟/数字或平衡音频

通用（KVM / SDI）

输入输出
多模光纤
同轴电缆
距离
100 m
100 m
带宽
6G
6G
支持的信号：
USB 3.0
SDI

零件号

零件号

Draco tera compact (系列480c)

All Variations

ImageModell:Description

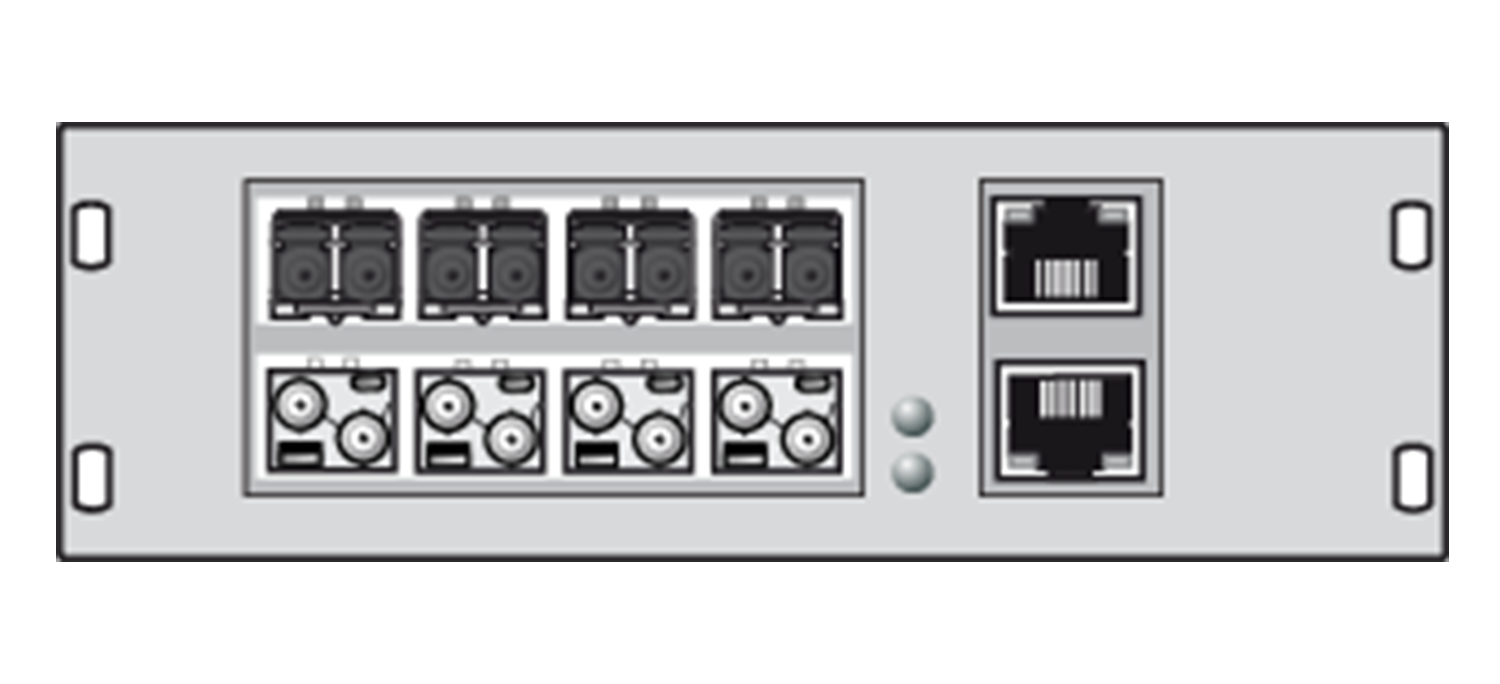

B480-08CDraco tera compact 8端口，Cat X（安装在Draco vario机箱中的模块版本）

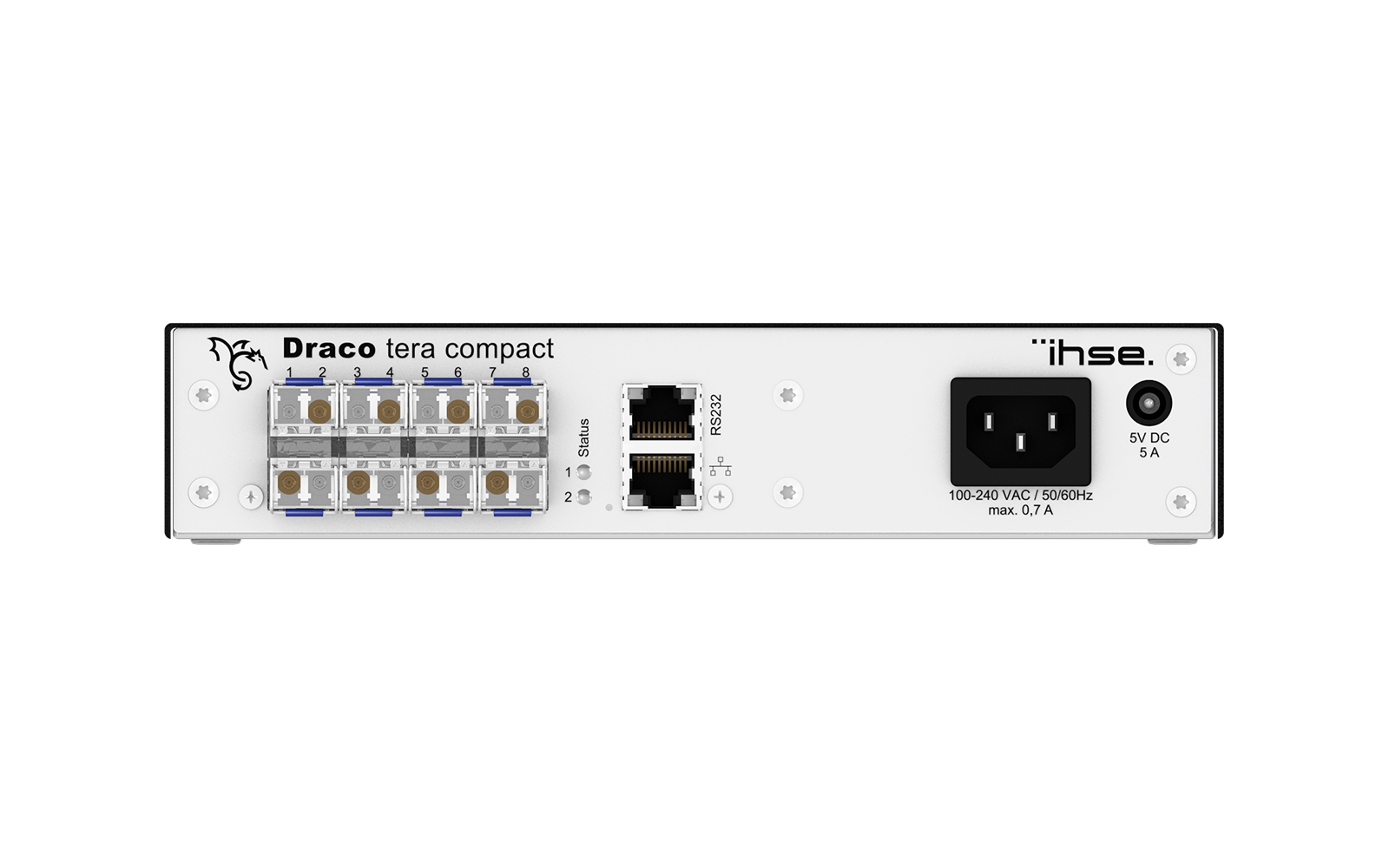

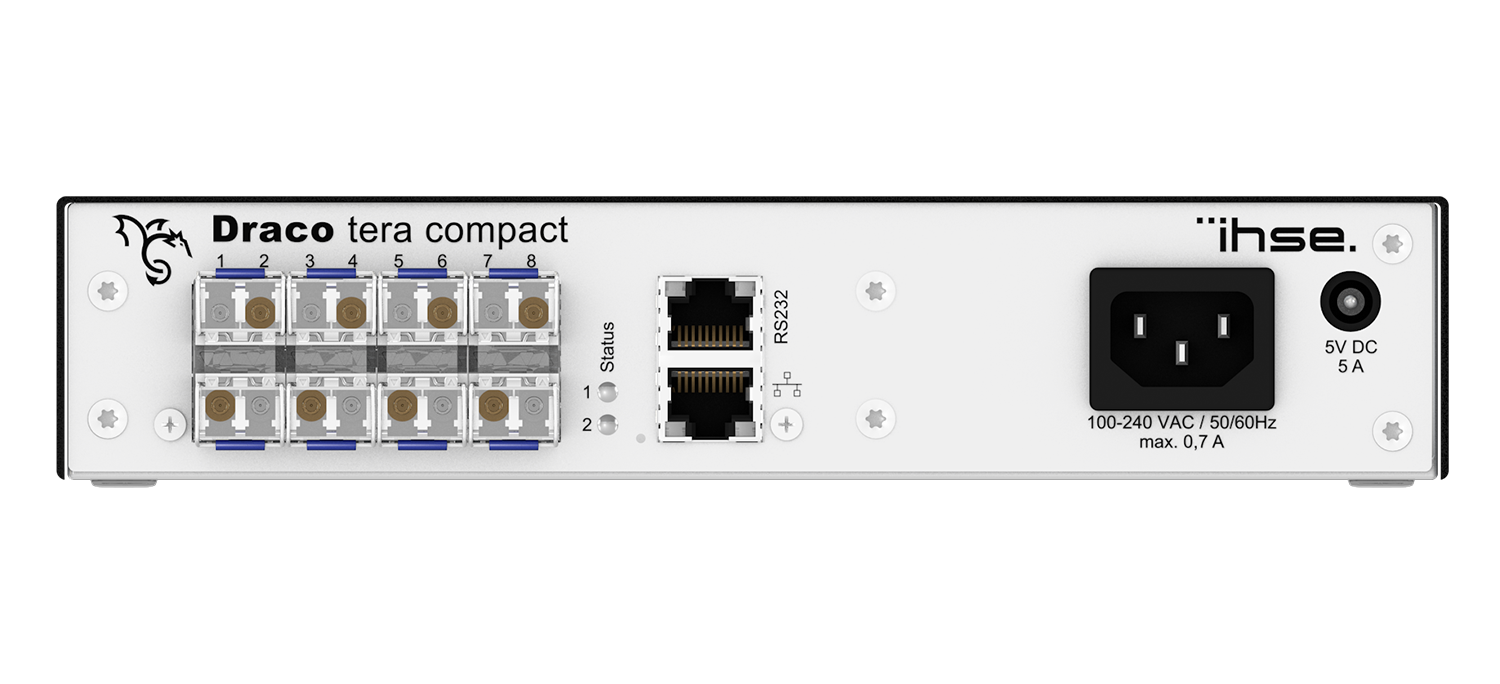

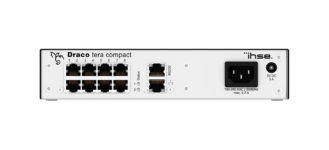

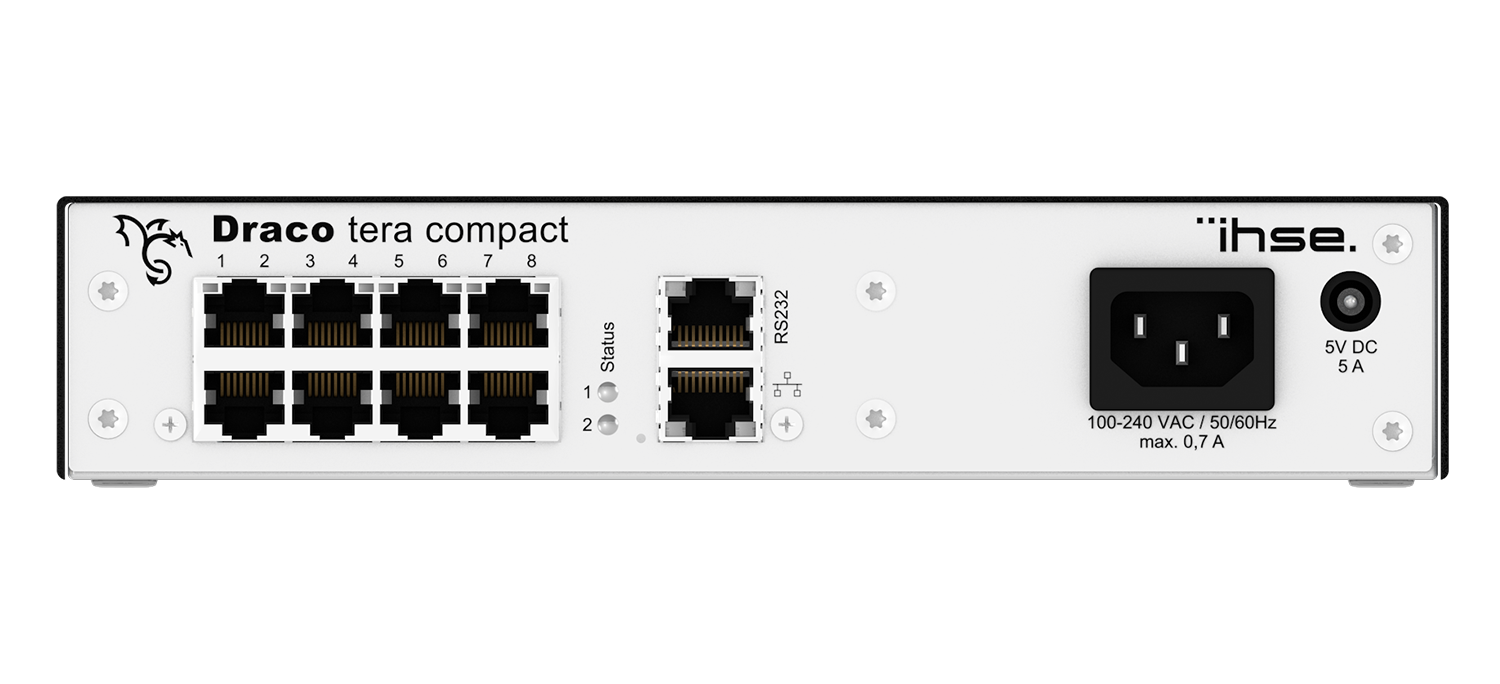

K480-08CDraco tera compact 8端口，Cat X（机箱版本，带集成电源）

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

资料下载

Draco tera compact (系列480c)

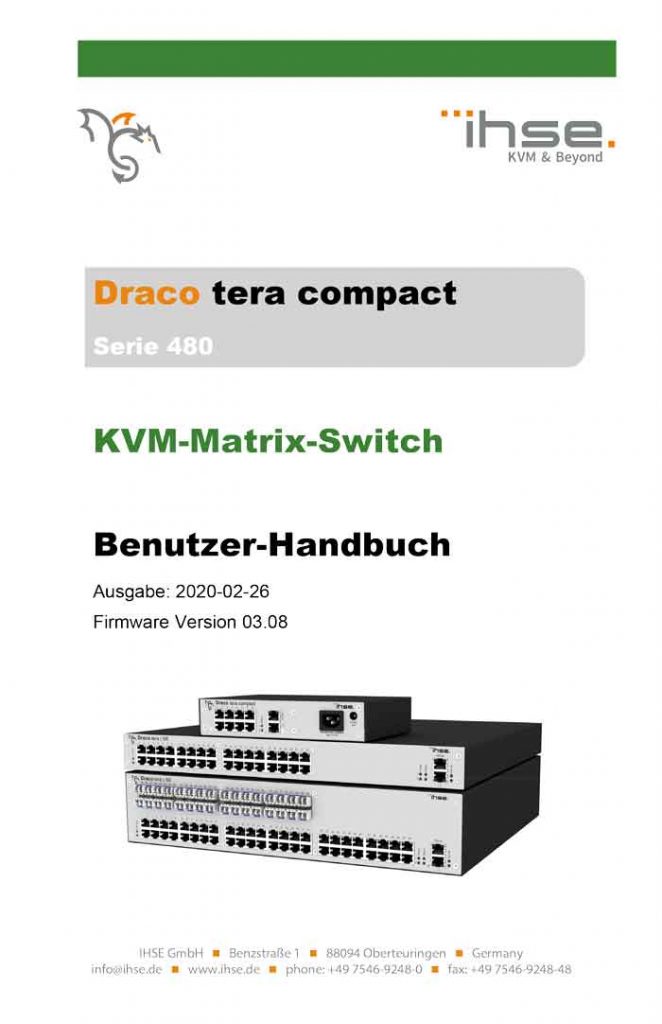

下载安装手册

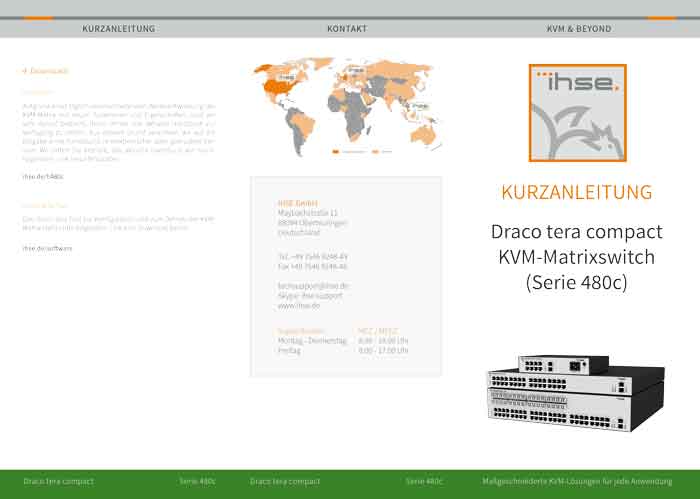

下载快速设置
8 ports

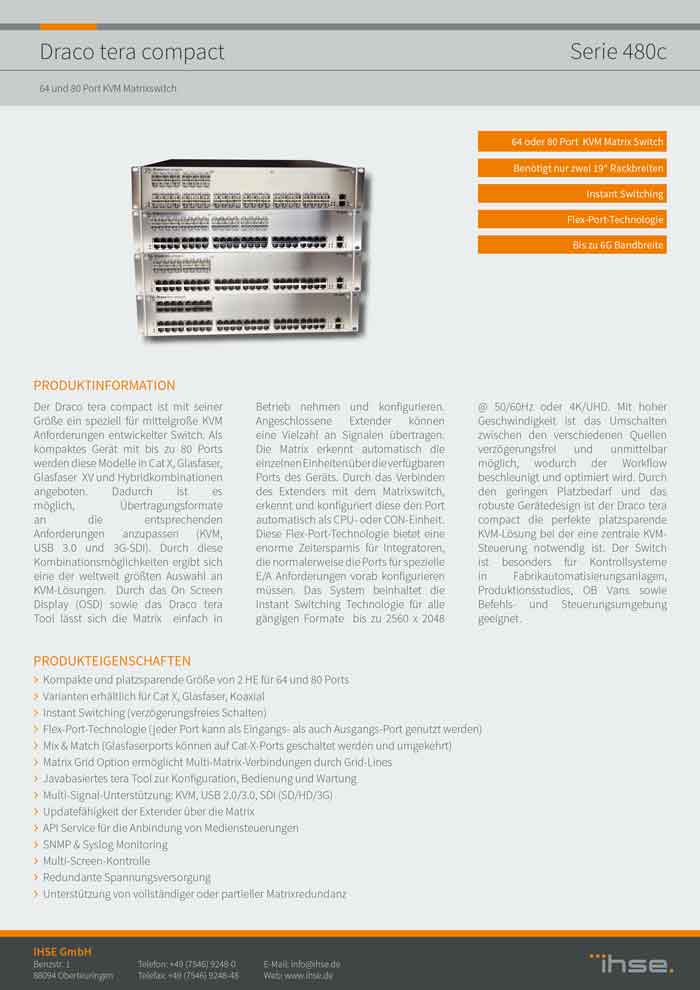

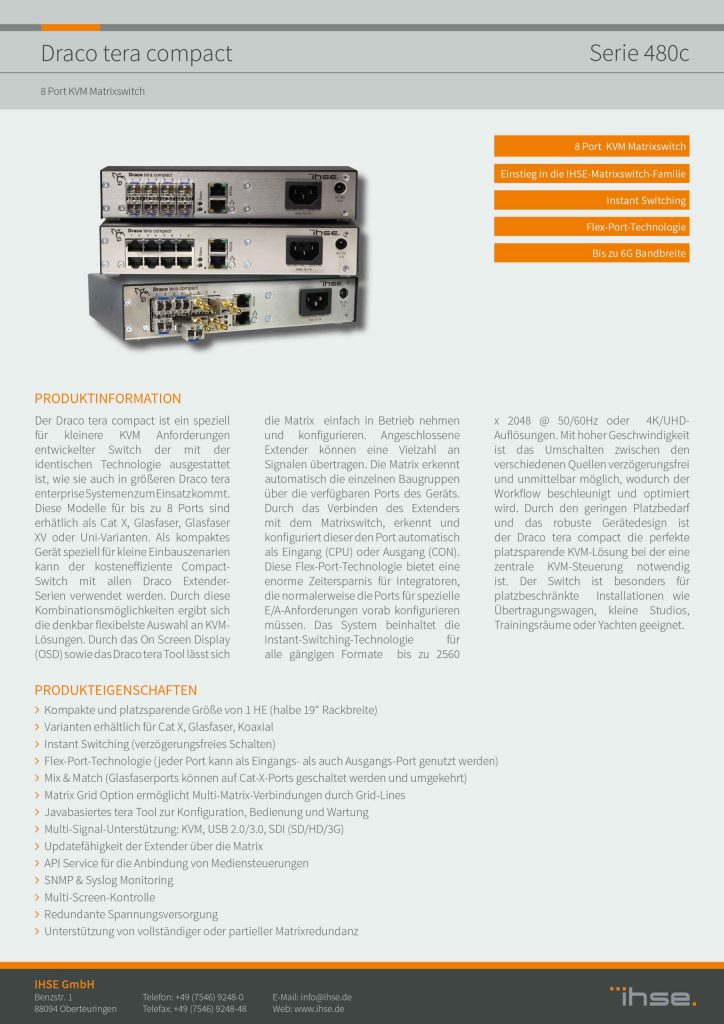

下载数据表

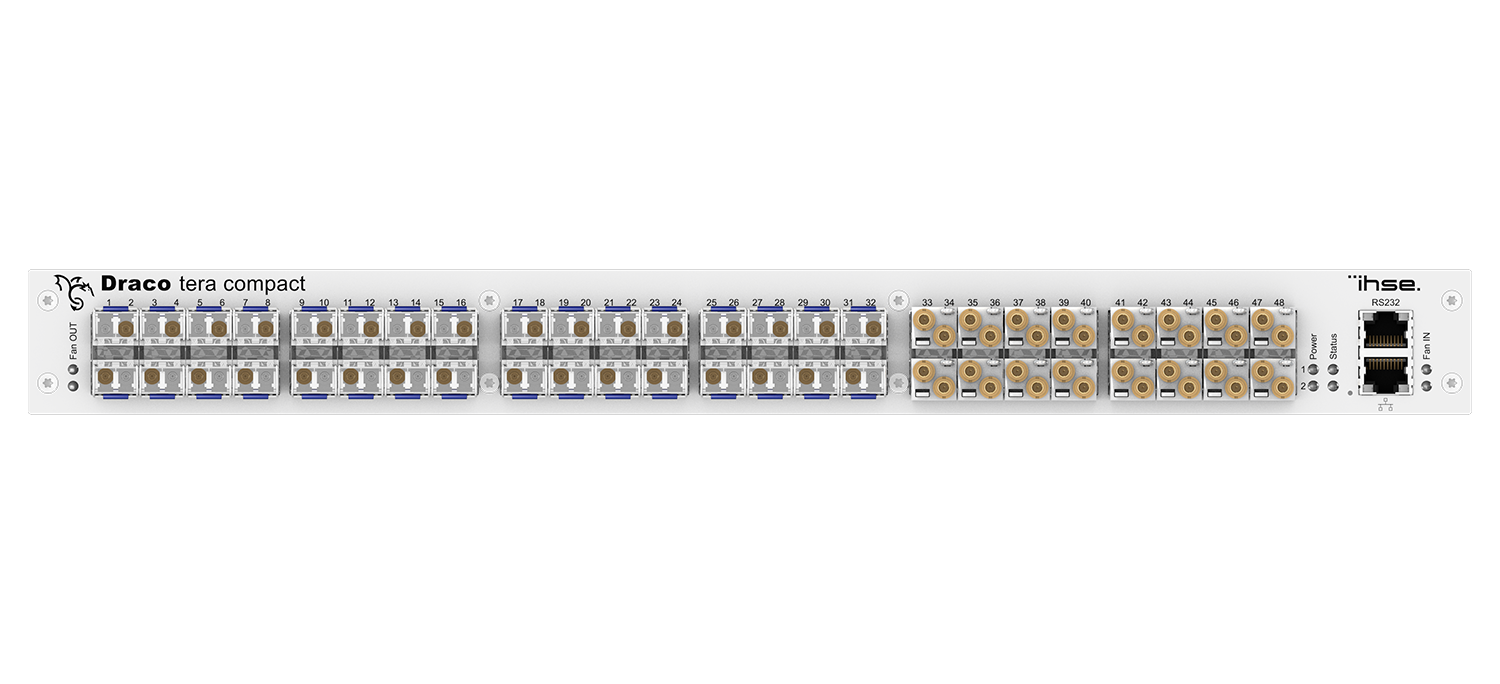

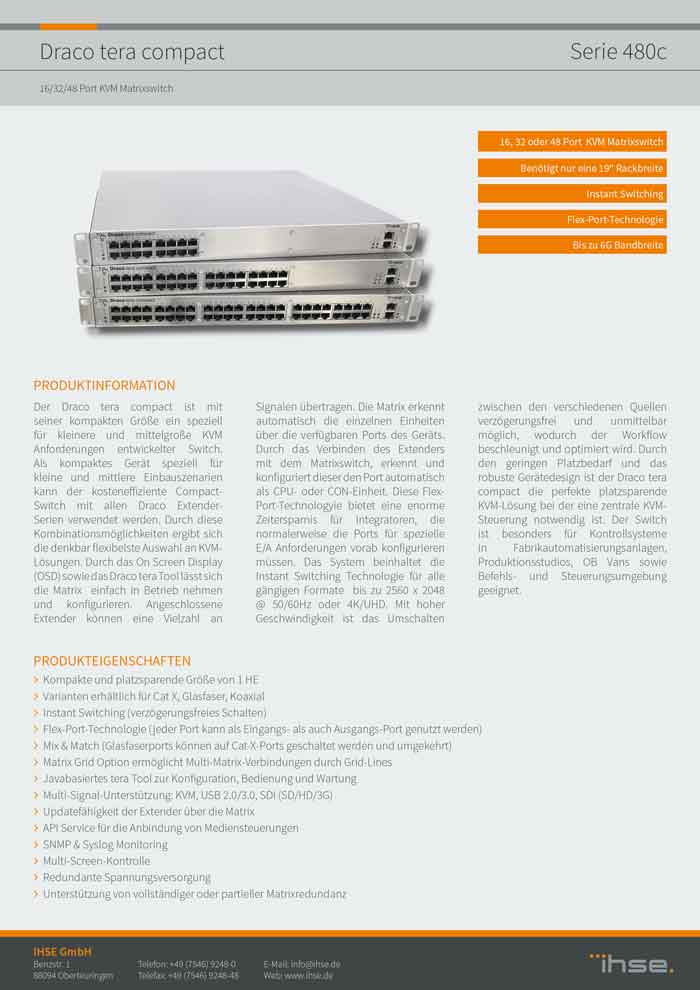

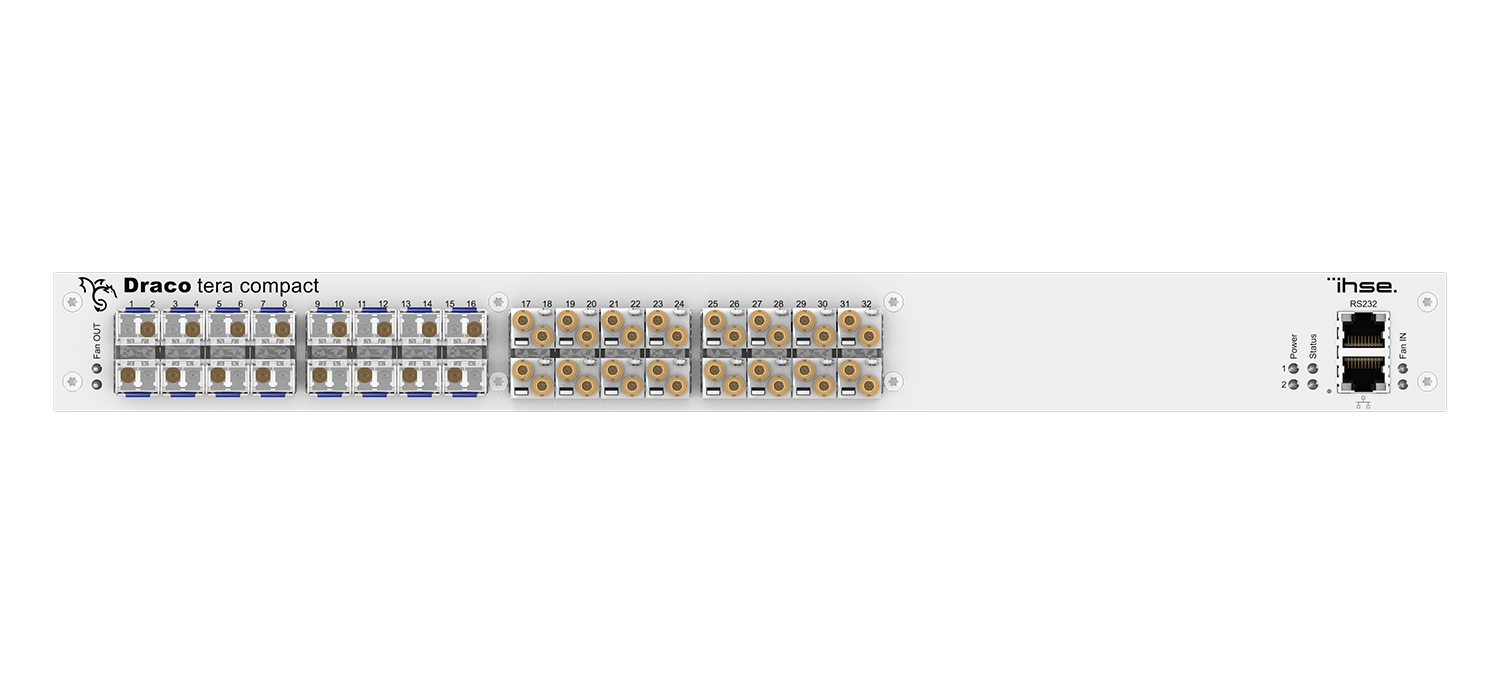

16/32/48 端口
下载数据表
64/80 端口
下载数据表

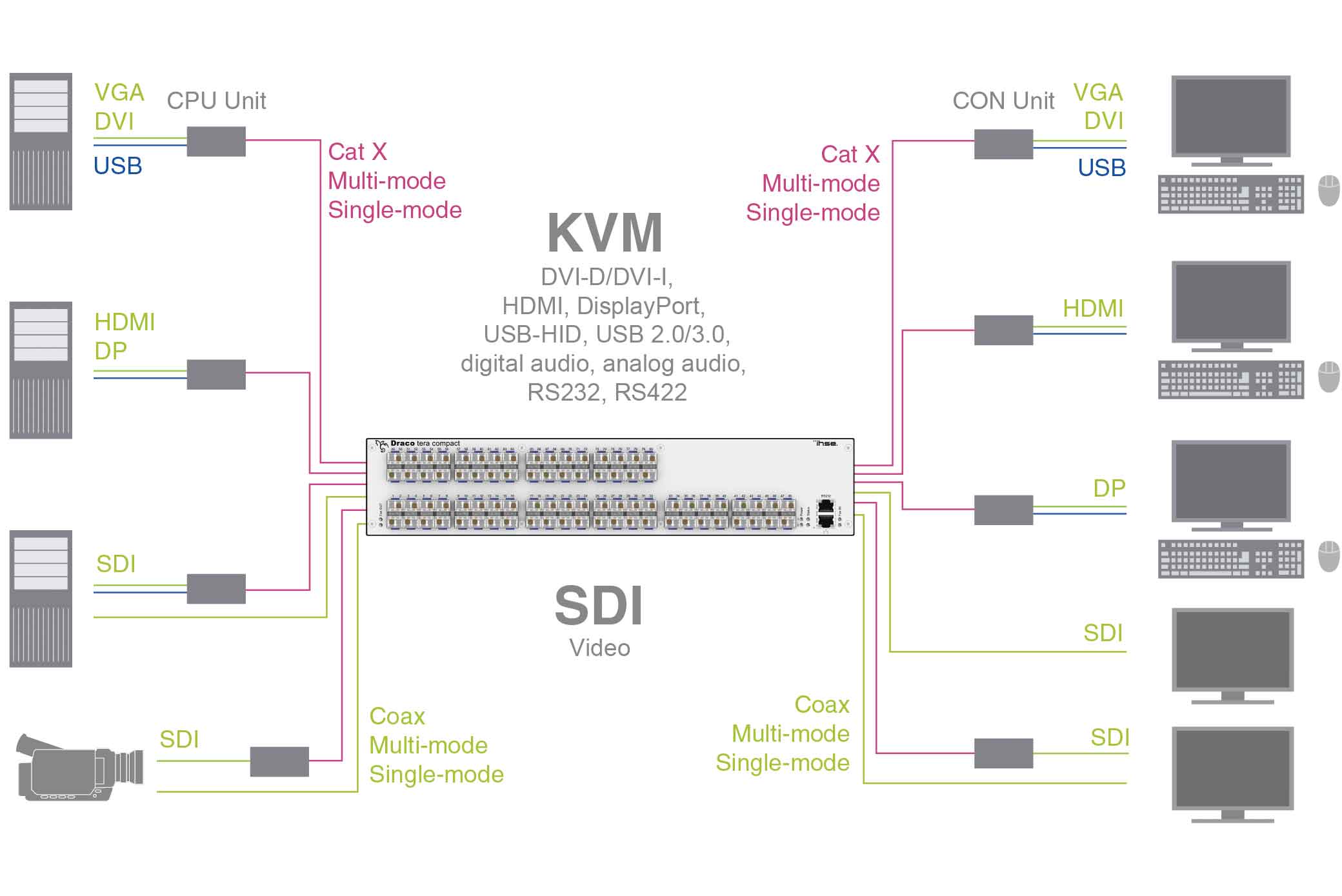

系统图

系统图

Draco tera compact (系列480c)

您需要更多信息吗？

联系专家

类似产品

Draco Tera Enterprise
Draco Vario DVI

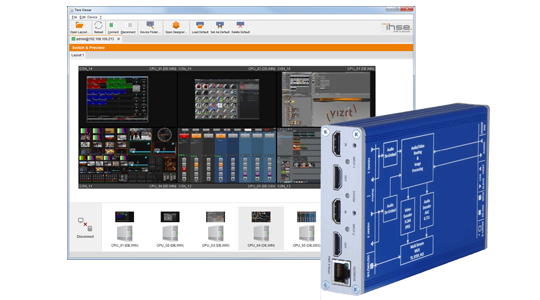

Tera Viewer
