Draco Multiview 4K60

在一台显示器上最多显示四个视频信号

产品介绍

产品介绍

建立在Draco KVM切换器的基础上,可为复杂的控制室和信息共享应用提供组合的切换和多画面显示性能以及灵活性

  • 4:2组合的 KVM 切换器和灵活的多画面显示
  • 4:2 KVM切换器——4个输入,2个输出
  • 4K60Hz,8位,4:4:4 输入和输出
  • 多种多视图操作模式(5种固定+ 4种四种自由模式)
  • 单头和双头操作
  • 低延迟图像传输
  • 音频混音和声音警报
  • 去嵌8声道数字或立体声模拟音频
  • 8路数字音频通过视频接口输入
  • 冗余PSU
  • 直观的共享键盘和鼠标控制
  • GPIO接口
  • 基于TCP / IP的API接口
  • USB2.0支持
  • 可控制的USB2.0透明切换
  • SNMP / Syslog监控和报告
  • 1U机架安装
  • 集成到Draco tera /扩展器基础架构中

产品信息

产品信息

Draco MultiView 4K60 ( MV42系列)

Draco MultiView 4K60通常允许在空中交通管制和控制室应用中常见的可视化场景,包括4:1/4:2单头或双头。
各个屏幕可以自由排列并以不同模式显示:
全屏模式,四屏模式(四画面模式),画中画模式(PiP模式),预览模式,2 + 2模式和自由模式。可以设置预案,在所需布局之间即时切换。

轻松切换
视频源之间的实时切换是通过键盘命令完成的。外部控制选项可通过API或GPIO接口实现。

不错过任何音频警报
嵌入式音频信号可以通过单独的音频接口输出到扬声器。可以输出当前活动屏幕的音轨,也可以多路音频信号混音输出,以便可以随时听到相关的信号音,而不管其来源如何。

故障安全和节省空间
Draco MultiView 4K60具有冗余电源和用于状态监视(视频、PSU和切换状态)的丰富SNMP选项。它专为24/7全天候运行而设计。

Draco MultiView 4K60与Draco vario扩展器和Draco tera矩阵无缝集成。

规格

Draco MultiView 4K60 ( MV42系列)
单头
双头
输入
最多4个DP 1.2或HDMI 2.0 @ 4K60、4个USB
最多8个DP 1.2或HDMI 2.0 @ 4K60、4个USB
输出
最高2x DP 1.2 @ 4K60、2x USB-HID和2x USB 2.0最高2x音频(3.5毫米,光学数字/模拟)
最高4x DP 1.2 @ 4K60、2x USB-HID和2x USB 2.0最高4x音频(3.5毫米,光学数字/模拟)
音频
同步切换,混合音频,去嵌入数字/模拟
最大分辨率
高达4096x2160 @ 60Hz(4K DCI)或3840x2160 @ 60Hz(UHD),数据速率限制为21.6 Gbit / s,色深8位
键盘/鼠标
USB-HID
接口
USB-HID,USB 2.0(最大480 Mbit / s),Mini-USB,GPIO,RJ45(互连),3.5毫米音频接口(数字/模拟)
电源供应
100至240 V,50/60 HZ
耗能
最大700 mA
工作温度
5至45°C(41至113°F)
储存温度
-25至60°C(-13至140°F)
相对湿度
最大限度80%无凝结
工作海拔
最大限度 2.500 m(7,500英尺)
尺寸
442 x 250 x 44 mm (17.4“ x 9.8“ x 1.7“)
重量
单头版本:3.9千克(8.6磅)
双头版本:4.8千克(10.6磅)

零件号

零件号

Draco MultiView 4K60 ( MV42系列)

All Variations

ImageModell:Description

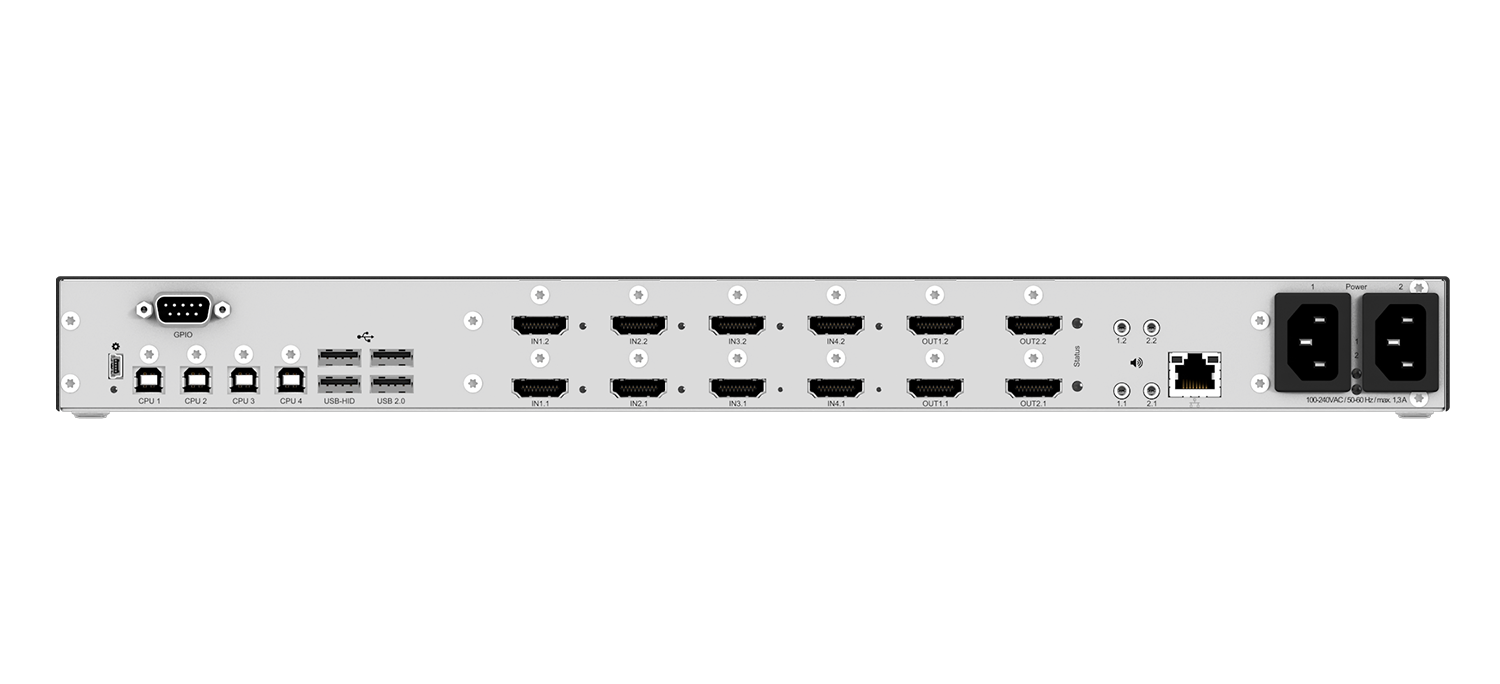

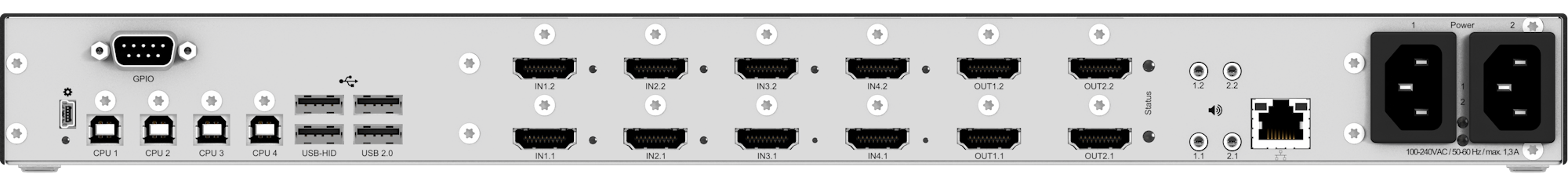

MV42-H2DHDraco MultiView 4K60 HDMI 2.0双头

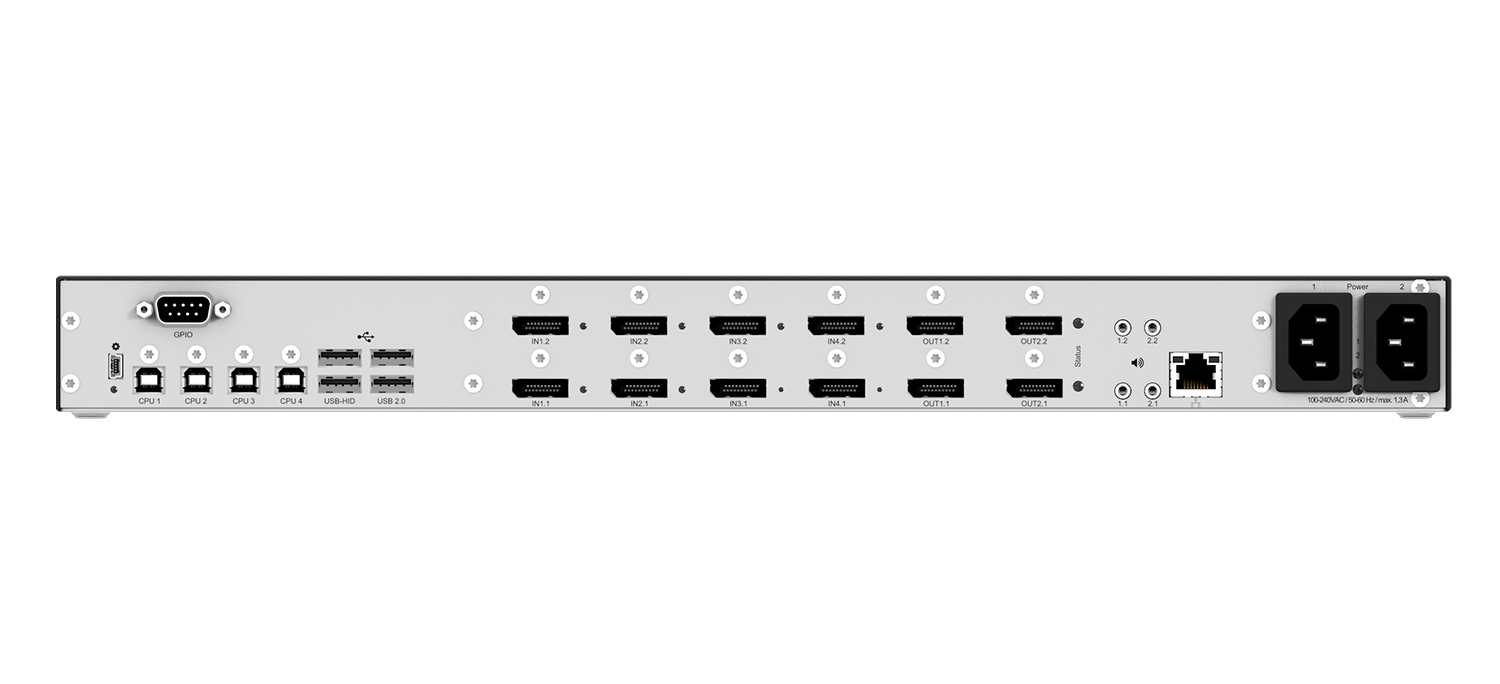

MV42-DPDHDraco MultiView 4K60 DP1.2双头

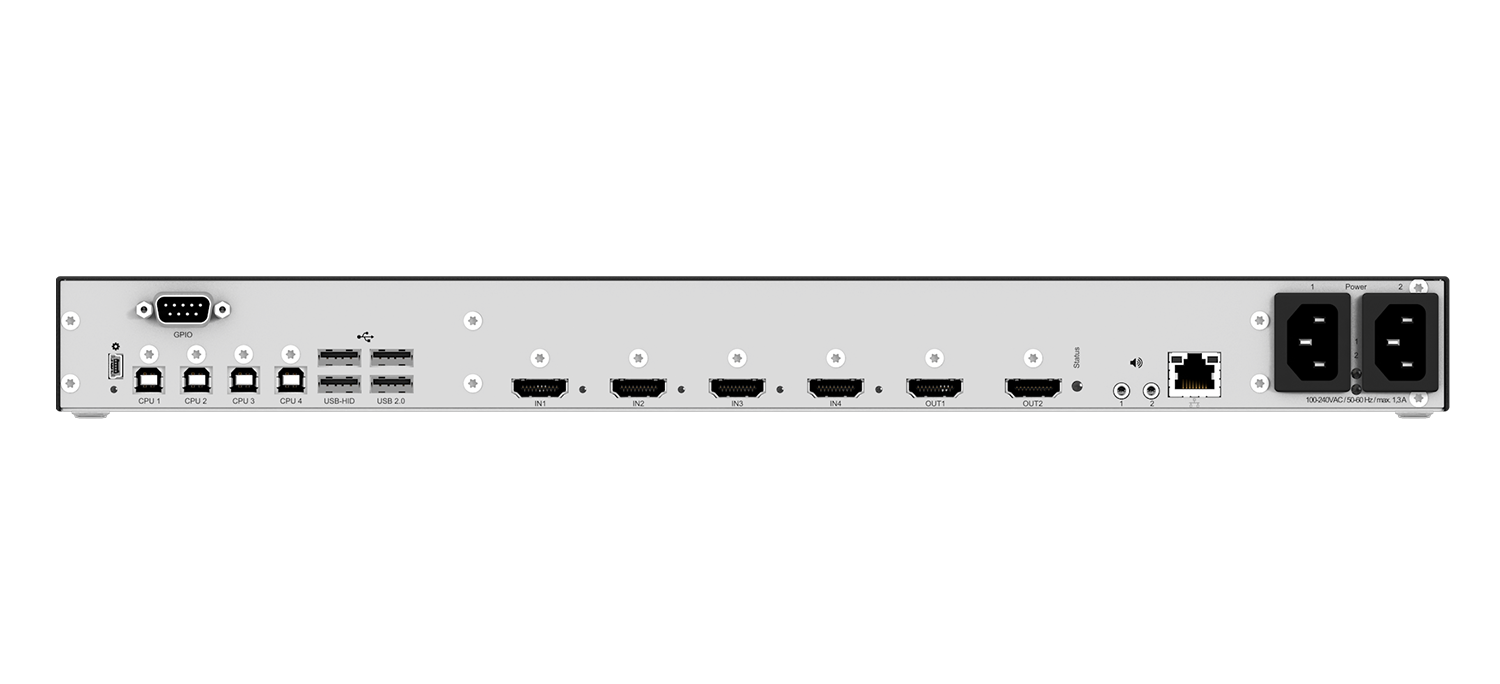

MV42-H2SHDraco MultiView 4K60 HDMI 2.0单头
MV42-DPSHDraco MultiView 4K60 DP1.2单头

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

R477-1S4CA
CON Modul, 1x Cat X, 1x DVI-D Monitor, Single-Link, 4x USB-HID, Analog-Audio

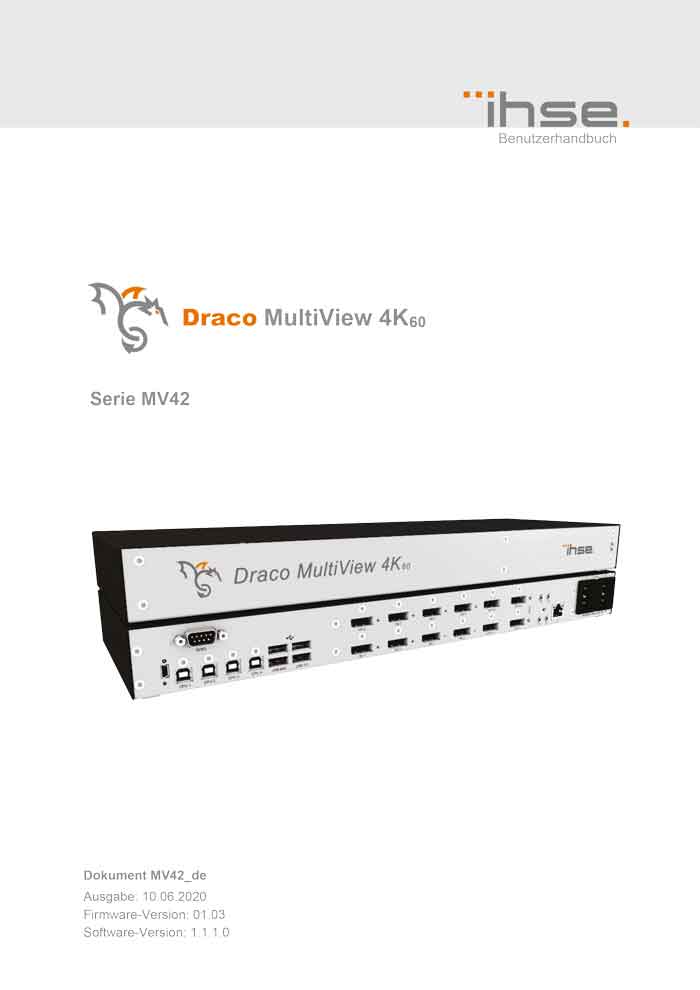

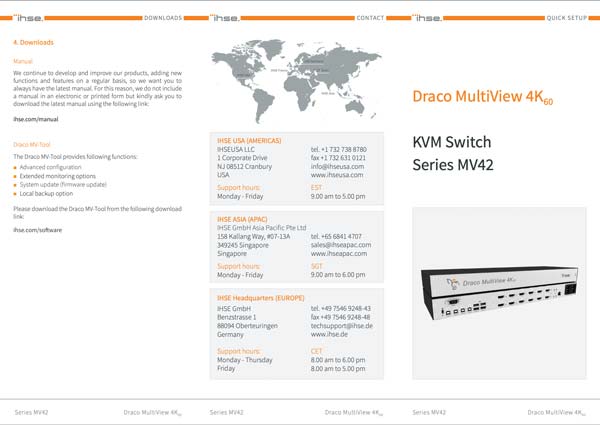

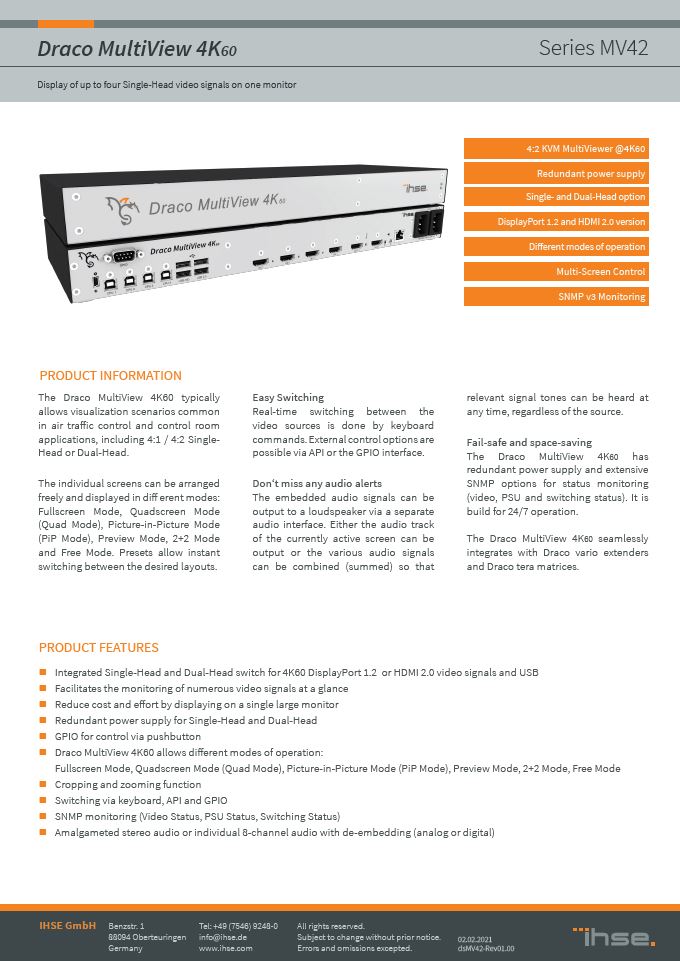

资料下载

Draco MultiView 4K60 ( MV42系列)

系统图

系统图

Draco MultiView 4K60 ( MV42系列)

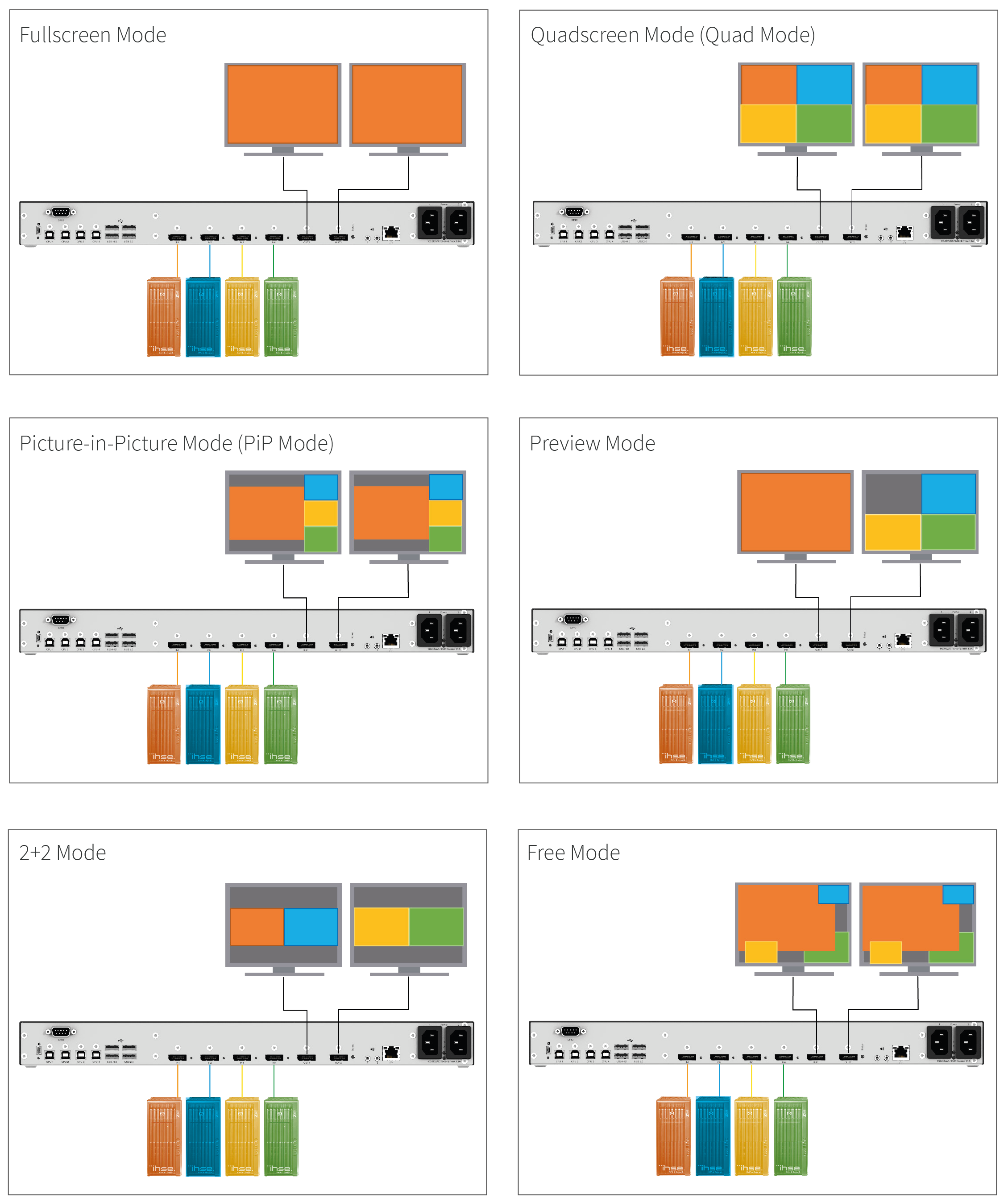

Draco MultiView 4K60提供了几种操作模式:

全屏模式

  • 作为功能齐全的4:2 KVM切换器运行——4个输入,2个(视频)输出
  • 完整的4K60 4:4:4操作
  • 即时切换,无延迟
  • 所有输入源的单个键盘和鼠标操作,带有活动输入指示
  • 单头和双头模式

四屏模式(四画面模式)

  • 四个输入以象限显示
  • 第二屏为主屏的镜像
  • 所有输入源的单个键盘和鼠标操作,带有活动输入指示

画中画模式(画中画模式)

  • 具有真实纵横比的大图像
  • 其他输入在边栏上显示为小图像
  • 第二屏为主屏的镜像
  • 所有输入源的单个键盘和鼠标操作,带有活动输入指示

预览模式

  • 主屏全屏
  • 第二屏上显示其他图像
  • 所有输入源的单个键盘和鼠标操作,带有活动输入指示

逐画模式(2 + 2模式)

  • 每个屏幕并排显示两个图像
  • 所有输入源的单个键盘和鼠标操作,带有活动输入指示

自由模式

  • 这两个屏幕最初都以经典四屏布局(2×2)显示所有四个视频源。每个单独的视频源都可以根据用户的要求进行重新定位、调整大小、裁剪和缩放。可以保存四种布局格式,并可以通过用户选择来调用。

视频

视频

Draco MultiView 4K60 ( MV42系列)

您想要了解的有关IHSE Draco MultiView 4K60的所有信息

Draco MultiView 4K60通过将经典的多画面查看器的功能与桌面切换器相结合,可以在一台工作站上同时运行多台计算机。它能够以60 Hz的帧速率处理高达4K / UHD的超高分辨率视频。
